Битумно-полимерная композиция (варианты)

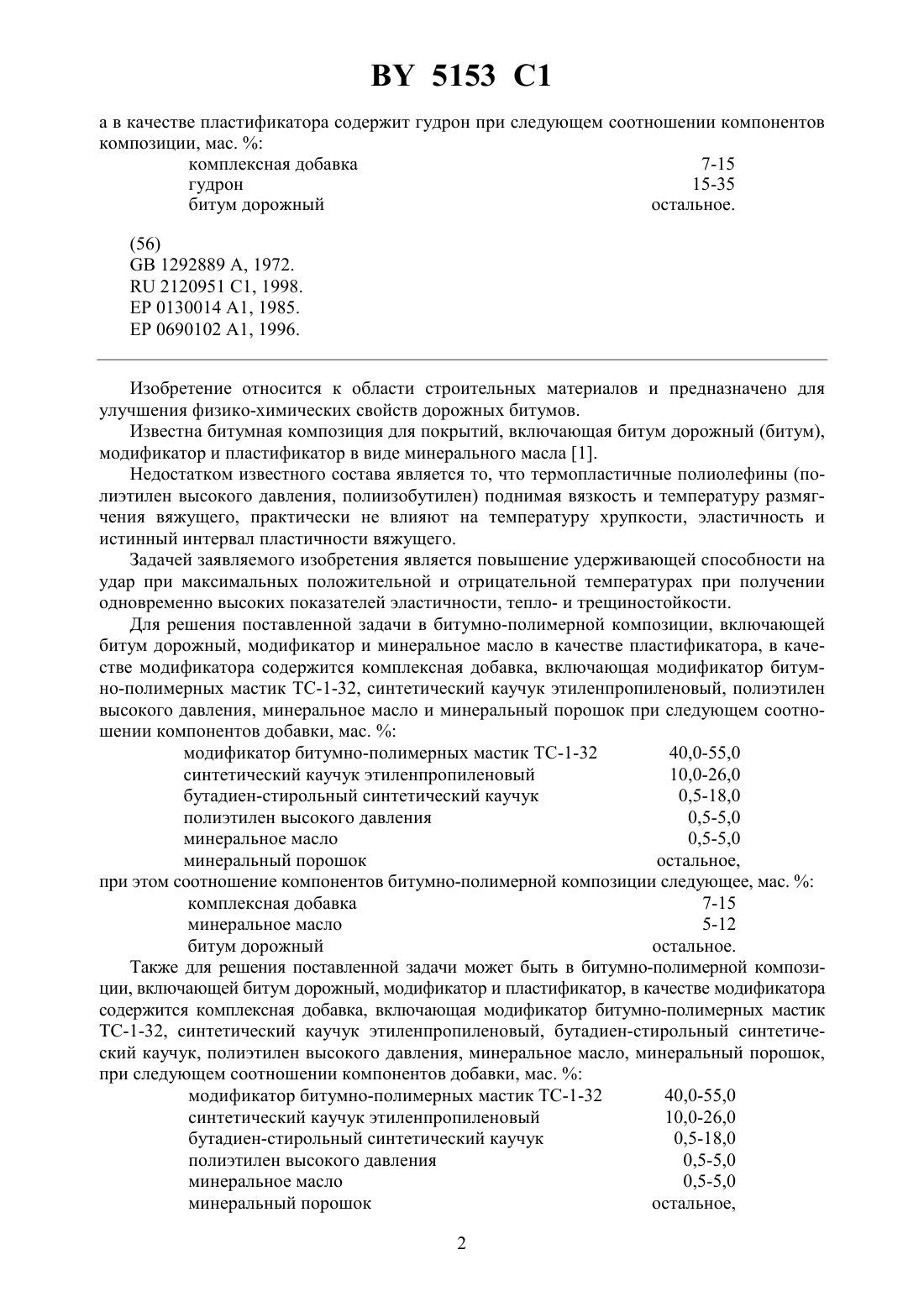

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ ООО Регата(72) Авторы Мацкевич Вера Николаевна Новицкая Татьяна Анатольевна Петухов Игорь Николаевич Березкин Игорь Николаевич(73) Патентообладатели Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ ООО Регата(57) 1. Битумно-полимерная композиция, включающая битум дорожный, модификатор и минеральное масло в качестве пластификатора, отличающаяся тем, что она в качестве модификатора содержит комплексную добавку, включающую модификатор битумнополимерных мастик ТС-1-32, синтетический каучук этиленпропиленовый, бутадиенстирольный синтетический каучук, полиэтилен высокого давления, минеральное масло и минеральный порошок при следующем соотношении компонентов добавки, мас.модификатор битумно-полимерных мастик ТС-1-32 40,0-55,0 синтетический каучук этиленпропиленовый 10,0-26,0 бутадиен-стирольный синтетический каучук 0,5-18,0 полиэтилен высокого давления 0,5-5,0 минеральное масло 0,5-5,0 минеральный порошок остальное,при этом соотношение компонентов композиции следующее, мас.комплексная добавка 7-15 минеральное масло 5-12 битум дорожный остальное. 2. Битумно-полимерная композиция, включающая битум дорожный, модификатор и пластификатор, отличающаяся тем, что она в качестве модификатора содержит комплексную добавку, включающую модификатор битумно-полимерных мастик ТС-1-32,синтетический каучук этиленпропиленовый, бутадиен-стирольный синтетический каучук,полиэтилен высокого давления, минеральное масло и минеральный порошок при следующем соотношении компонентов добавки, мас.модификатор битумно-полимерных мастик ТС-1-32 40,0-55,0 синтетический каучук этиленпропиленовый 10,0-26,0 бутадиен-стирольный синтетический каучук 0,5-18,0 полиэтилен высокого давления 0,5-5,0 минеральное масло 0,5-5,0 минеральный порошок остальное,5153 1 а в качестве пластификатора содержит гудрон при следующем соотношении компонентов композиции, мас.комплексная добавка 7-15 гудрон 15-35 битум дорожный остальное.(56)1292889 , 1972.2120951 1, 1998.0130014 1, 1985.0690102 1, 1996. Изобретение относится к области строительных материалов и предназначено для улучшения физико-химических свойств дорожных битумов. Известна битумная композиция для покрытий, включающая битум дорожный (битум),модификатор и пластификатор в виде минерального масла 1. Недостатком известного состава является то, что термопластичные полиолефины (полиэтилен высокого давления, полиизобутилен) поднимая вязкость и температуру размягчения вяжущего, практически не влияют на температуру хрупкости, эластичность и истинный интервал пластичности вяжущего. Задачей заявляемого изобретения является повышение удерживающей способности на удар при максимальных положительной и отрицательной температурах при получении одновременно высоких показателей эластичности, тепло- и трещиностойкости. Для решения поставленной задачи в битумно-полимерной композиции, включающей битум дорожный, модификатор и минеральное масло в качестве пластификатора, в качестве модификатора содержится комплексная добавка, включающая модификатор битумно-полимерных мастик ТС-1-32, синтетический каучук этиленпропиленовый, полиэтилен высокого давления, минеральное масло и минеральный порошок при следующем соотношении компонентов добавки, мас.модификатор битумно-полимерных мастик ТС-1-32 40,0-55,0 синтетический каучук этиленпропиленовый 10,0-26,0 бутадиен-стирольный синтетический каучук 0,5-18,0 полиэтилен высокого давления 0,5-5,0 минеральное масло 0,5-5,0 минеральный порошок остальное,при этом соотношение компонентов битумно-полимерной композиции следующее, мас.комплексная добавка 7-15 минеральное масло 5-12 битум дорожный остальное. Также для решения поставленной задачи может быть в битумно-полимерной композиции, включающей битум дорожный, модификатор и пластификатор, в качестве модификатора содержится комплексная добавка, включающая модификатор битумно-полимерных мастик ТС-1-32, синтетический каучук этиленпропиленовый, бутадиен-стирольный синтетический каучук, полиэтилен высокого давления, минеральное масло, минеральный порошок,при следующем соотношении компонентов добавки, мас.модификатор битумно-полимерных мастик ТС-1-32 40,0-55,0 синтетический каучук этиленпропиленовый 10,0-26,0 бутадиен-стирольный синтетический каучук 0,5-18,0 полиэтилен высокого давления 0,5-5,0 минеральное масло 0,5-5,0 минеральный порошок остальное,2 5153 1 а в качестве пластификатора композиция содержит гудрон при следующем соотношении компонентов композиции, мас.комплексная добавка 7-15 гудрон 15-35 битум дорожный остальное. В качестве модификатора применяют комплексную добавку, представляющую собой однородную композицию из модификатора битумно-полимерных мастик ТС-1-32, этиленпропиленового каучука (СКЭПТ), стирольного синтетического каучука (СКС), полиэтилена высокого давления (ПВД), минерального порошка и, при необходимости,минерального масла, взятых в определенных соотношениях. Модификатор битумно-полимерных мастик ТС-1-32 по ТУ 9400-26503804-96 представляет собой композицию на основе каучукоподобных эластомеров, минеральных наполнителей, нефтяных смол и мягчителей. Физико-механические показатели добавки ТС-1-32 приведены в табл. 1. Таблица 1 Наименование показателей 1. Внешний вид 2. Вязкость по Муни,14/100 С 3. Растворимость в битуме БН 4. Адгезия к запраймированной стали, кгс/см 2, не менее Модификатор ТС-1-32 не токсичен, не взрывоопасен, самостоятельно не воспламеняется и горит только при внесении в источник огня. Каучуки должны соответствовать требованиям соответствующих нормативных документов этиленпропиленовый каучук СКЭПТ ТУ 2294-035-05766801-95 синтетические каучуки СКС ГОСТ 11138-78 или ГОСТ 23492-83 полиэтилен высокого давления ТУ 6-05-05-211-81 или ТУ 6-05-361-16-83 ТУ 6-05-361-9-79. В качестве минерального порошка используют мел по ГОСТ 8253-79 или доломитовый порошок по ГОСТ 16557-78. Эластомеры комплексной добавки, растворяясь в битуме, сшивают коогуляционную структуру битумов, обеспечивая, таким образом, вяжущему повышенную эластичность и трещиностойкость при отрицательных температурах. Состав добавки,ТС- СКЭ Мин. Мин. СКС ПВД 1-32 ПТ масло порошок 4 40 9 остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное Наименование показателей УдержиЭлавающая Тразм стич- Т,способС ность, С ность на Состав добавки,СКЭ ПВ СКС ПТ Д 9 остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное остальное Наименование показателей УдержиЭлавающая Тразм стич- Тхр,способС ность,С ность на Примечание За удерживающую способность на удар принимаются максимальные положительные и отрицательные температуры, при которых на пластине Виали при ударе остается не менее 90 наклеенных на вяжущее щебенок. 5153 1 Минеральное масло и минеральный порошок - технологические добавки, обеспечивающие однородность состава и неслеживаемость крошки комплексной добавки. В качестве пластификатора используют минеральное масло в виде экстракта фенольной очистки масел по ТУ РБ 05778477.028-93, масла ПН-6 Ш и ПН-6 К по ТУ 38.101121789, индустриального масла по ГОСТ 2099-88 или гудрон по ТУ 38.101582-88. Пластификатор улучшает растворимость добавки ТС-1-32 и снижает хрупкость модифицированного битума. Экстракт фенольной очистки масел - горючая жидкость с температурой вспышки 273 С и температурой самовоспламенения 333 С. Индустриальное масло - горючая жидкость с температурой вспышки более 180 С, температурой самовоспламенения более 360 С. Гудрон - горючая жидкость с температурой вспышки 200-250 С и температурой самовоспламенения 380 С. В начале готовится комплексная добавка. Все исходные компоненты комплексной добавки перемешиваются в заданных пропорциях в резиносмесителе, затем смесь пропускается через вальцы. В дорожный битум, нагретый до температуры 150-160 С, вводятся расчетные количества пластификатора (минеральное масло или гудрон), нагретого до 140-150 С и комплексной добавки в виде крошки. При постоянном перемешивании мешалкой при температуре 170-180 С в течение 2-2,5 часа происходит приготовление модифицированного битума. Перемешивание производится до получения однородного состава. Составы битумно-полимерной композиции, иллюстрирующие изобретение, приведены в таблицах 2 и 3. Применение вместо полиолефинов (полиэтилена высокого давления, полиизобутилена) комплексной добавки вместе с минеральным маслом или гудроном позволяет повысить не только температуру размягчения, но также эластичность, трещиностойкость и расширить истинный интервал пластичности по сравнению с исходным битумом (состав 1) и прототипом (состав 16). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
