Способ и устройство для выявления больного органа у пациента по зонам Захарьина-Геда

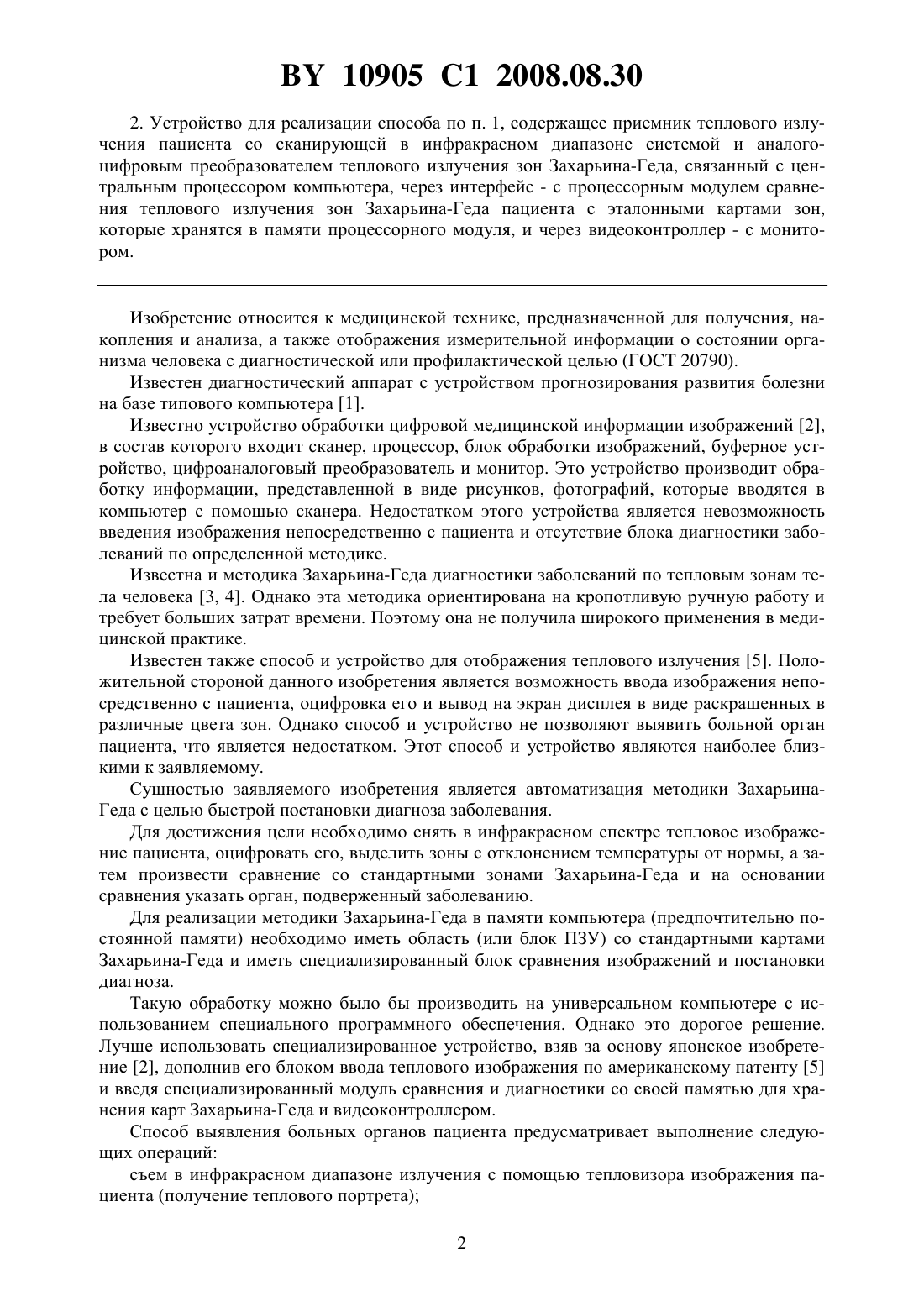

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ И УСТРОЙСТВО ДЛЯ ВЫЯВЛЕНИЯ БОЛЬНОГО ОРГАНА У ПАЦИЕНТА ПО ЗОНАМ ЗАХАРЬИНА-ГЕДА(71) Заявители Ревяко Григорий Максимович Силков Николай Иванович Клепацкая Екатерина Александровна Липницкая Наталья Георгиевна(72) Авторы Ревяко Григорий Максимович Силков Николай Иванович Клепацкая Екатерина Александровна Липницкая Наталья Георгиевна(73) Патентообладатели Ревяко Григорий Максимович Силков Николай Иванович Клепацкая Екатерина Александровна Липницкая Наталья Георгиевна(57) 1. Способ выявления больного органа у пациента по зонам Захарьина-Геда, включающий аналого-цифровое преобразование теплового излучения зон Захарьина-Геда пациента, полученного в инфракрасном спектральном диапазоне, с последующей компьютерной обработкой информации, отличающийся тем, что дополнительно тепловое излучение зон Захарьина-Геда пациента сравнивают с эталонными картами зон, хранящимися в памяти компьютера, и по разнице температур в соответствующих зонах выявляют больной орган. 10905 1 2008.08.30 2. Устройство для реализации способа по п. 1, содержащее приемник теплового излучения пациента со сканирующей в инфракрасном диапазоне системой и аналогоцифровым преобразователем теплового излучения зон Захарьина-Геда, связанный с центральным процессором компьютера, через интерфейс - с процессорным модулем сравнения теплового излучения зон Захарьина-Геда пациента с эталонными картами зон,которые хранятся в памяти процессорного модуля, и через видеоконтроллер - с монитором. Изобретение относится к медицинской технике, предназначенной для получения, накопления и анализа, а также отображения измерительной информации о состоянии организма человека с диагностической или профилактической целью (ГОСТ 20790). Известен диагностический аппарат с устройством прогнозирования развития болезни на базе типового компьютера 1. Известно устройство обработки цифровой медицинской информации изображений 2,в состав которого входит сканер, процессор, блок обработки изображений, буферное устройство, цифроаналоговый преобразователь и монитор. Это устройство производит обработку информации, представленной в виде рисунков, фотографий, которые вводятся в компьютер с помощью сканера. Недостатком этого устройства является невозможность введения изображения непосредственно с пациента и отсутствие блока диагностики заболеваний по определенной методике. Известна и методика Захарьина-Геда диагностики заболеваний по тепловым зонам тела человека 3, 4. Однако эта методика ориентирована на кропотливую ручную работу и требует больших затрат времени. Поэтому она не получила широкого применения в медицинской практике. Известен также способ и устройство для отображения теплового излучения 5. Положительной стороной данного изобретения является возможность ввода изображения непосредственно с пациента, оцифровка его и вывод на экран дисплея в виде раскрашенных в различные цвета зон. Однако способ и устройство не позволяют выявить больной орган пациента, что является недостатком. Этот способ и устройство являются наиболее близкими к заявляемому. Сущностью заявляемого изобретения является автоматизация методики ЗахарьинаГеда с целью быстрой постановки диагноза заболевания. Для достижения цели необходимо снять в инфракрасном спектре тепловое изображение пациента, оцифровать его, выделить зоны с отклонением температуры от нормы, а затем произвести сравнение со стандартными зонами Захарьина-Геда и на основании сравнения указать орган, подверженный заболеванию. Для реализации методики Захарьина-Геда в памяти компьютера (предпочтительно постоянной памяти) необходимо иметь область (или блок ПЗУ) со стандартными картами Захарьина-Геда и иметь специализированный блок сравнения изображений и постановки диагноза. Такую обработку можно было бы производить на универсальном компьютере с использованием специального программного обеспечения. Однако это дорогое решение. Лучше использовать специализированное устройство, взяв за основу японское изобретение 2, дополнив его блоком ввода теплового изображения по американскому патенту 5 и введя специализированный модуль сравнения и диагностики со своей памятью для хранения карт Захарьина-Геда и видеоконтроллером. Способ выявления больных органов пациента предусматривает выполнение следующих операций съем в инфракрасном диапазоне излучения с помощью тепловизора изображения пациента (получение теплового портрета) 2 10905 1 2008.08.30 оцифровка изображения путем сравнения и функциональных преобразований сравнение оцифрованного теплового портрета пациента с эталонными картами Захарьина-Геда, которые хранятся в памяти компьютера на основании сравнения теплового портрета с эталонными картами выделение патологических тепловых зон по патологическим зонам установление больного органа и выдача информации на монитор врачу. Структурная схема устройства, реализующего данный способ, изображена на фиг. 1. Структурная схема процессорного модуля сравнения и диагностики представлена на фиг. 2. Видеоизображение карт Захарьина-Геда представлено на фиг. 3. Перечень фигур чертежей 1. Приемник теплового излучения со сканирующей системой и аналого-цифровым преобразователем. 2. Интерфейс. 3. Центральный процессорный элемент. 4. Память. 5. Процессорный модуль сравнения и диагностики. 6. ПЗУ процессорного модуля. 7. Видеоконтроллер. 8. Жидкокристаллический монитор. 9. Пульт управления. В состав устройства входят приемник теплового излучения 1 со сканирующей системой и аналого-цифровым преобразователем, выполненный в соответствии с патентом 5,интерфейс 2, центральный процессорный элемент 3 со своим запоминающим устройством 4, соответствующие описанию патента 2, модуль сравнения и диагностики 5 со своим ПЗУ 6, видеоконтроллер 7 и монитор 8. Процессорный модуль сравнения и диагностики 5 вместе с видеоконтроллером 7 составляют отличительную часть устройства. В устройстве применен матричный жидкокристаллический монитор 8, который не требует цифроаналогового преобразователя,имеющегося в устройстве по японскому патенту 2. Процессорный модуль сравнения и диагностики 5, также как и видеоконтроллер 6,оригинальны, имеют отличительные признаки и составляют предмет самостоятельных изобретений. Устройство функционирует следующим образом сканирующая система приемника теплового излучения 1 сканирует область тела пациента для получения информации об интенсивности инфракрасного излучения (формирует тепловой портрет) и в оцифрованном виде передает через интерфейс 2 в процессорный модуль 5. Общее управление осуществляется центральным процессором 3. Процессорный модуль сравнения и диагностики 5 производит сравнение теплового портрета с эталонными картами ЗахарьинаГеда, которые хранятся в ПЗУ 6. По разнице температур процессорный модуль 5 вычисляет критические зоны Захарьина-Геда и по ним определяет больные органы пациента. Структурная схема процессорного модуля сравнения и диагностики 5 представлена на фиг. 2. Ядром процессорного модуля сравнения и диагностики является микроЭВМ 128 фирмы . МикроЭВМ предназначена для конфигурирования модуля и настройки компонентов системы, управления визуализацией информации, полученной от первичных преобразователей, управления накоплением данных во флэш-памяти долговременного хранения, а также для обеспечения связи с внешними устройствами. К микроЭВМ подключены функциональная клавиатура, запоминающее устройство, предназначенное для хранения конфигурационных программ и меню. 3 10905 1 2008.08.30 После включения питания микроЭВМ конфигурирует коммутационный процессор,выполненный на базе. Затем конфигурируется видеоадаптер, выполненный на базе. Видеоадаптер позволяет не только отображать растровую информацию, но и обеспечивает аппаратную поддержку специальных функций обработки изображений, ориентированных на медицинские приложения. Видеоадаптер и коммутационный процессор могут быть переконфигурированы в процессе работы. Коммутационный процессор может содержать узлы аппаратной поддержки для решения задач, необходимых в конкретных приложениях. Такая архитектура позволяет адаптировать модуль сравнения и диагностики под конкретную проблему. Также к коммутационному процессору подключены служебные устройства, предназначенные для поддержки службы реального времени, датчик температуры и цифроаналоговый преобразователь для управления яркостью и контрастностью дисплея. В соответствии с выбранной структурой модуля сравнения и диагностики, осуществляется загрузка программ в процессорфирмы, используемый для поддержки функций цифровой обработки сигналов, полученных посредством периферийных модулей. Карты Захарьина-Геда, хранящиеся в ПЗУ 6, могут выводиться на экран монитора для просмотра лечащим врачом. Экранное изображение карт представлено на фиг. 3. Устройство, реализующее способ выявления больного органа у пациента по зонам Захарьина-Геда, может быть реализовано как в виде отдельного прибора, так и в виде модуля, входящего в состав многофункционального монитора. Как в первом, так и во втором варианте процессорный модуль сравнения и диагностики представляет из себя печатную плату с установленными элементами, изготовленную по современной технологии. 10905 1 2008.08.30 Источники информации 1. Патент США 6067466, МПК 7 А 61 В 5/04 02, 2001. 2. Патент Японии 3085197, МПК 7 А 61 В 5/00, 2001. 3. Соломянский А.Е. О кожно-температурных зонах Захарьина-Геда // Невропатология и психиатрия. - 1974. -7. - С. 1020-1024. 4. Волков , Братолюбова Т.Н., Виноградов В.Ф., Братолюбов В.П., Пантелеева Т.С. Клиническое значение зон Захарьина-Геда при болях в области сердца // Кардиология. 1983. -6 - С. 117-118. 5. Патент США 6023637, МПК 7 А 61 В 5/00, 2001. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
