Защитный профиль

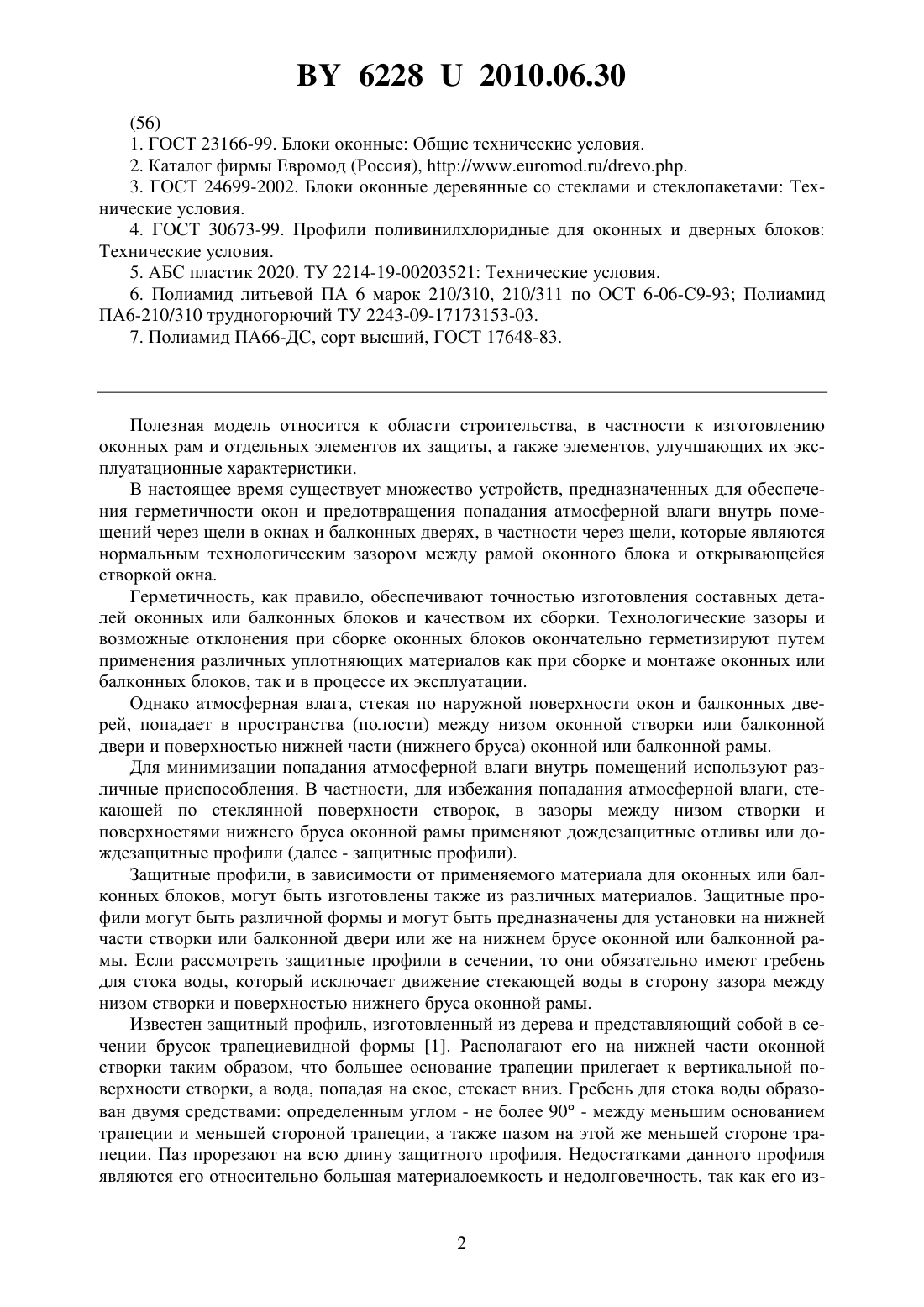

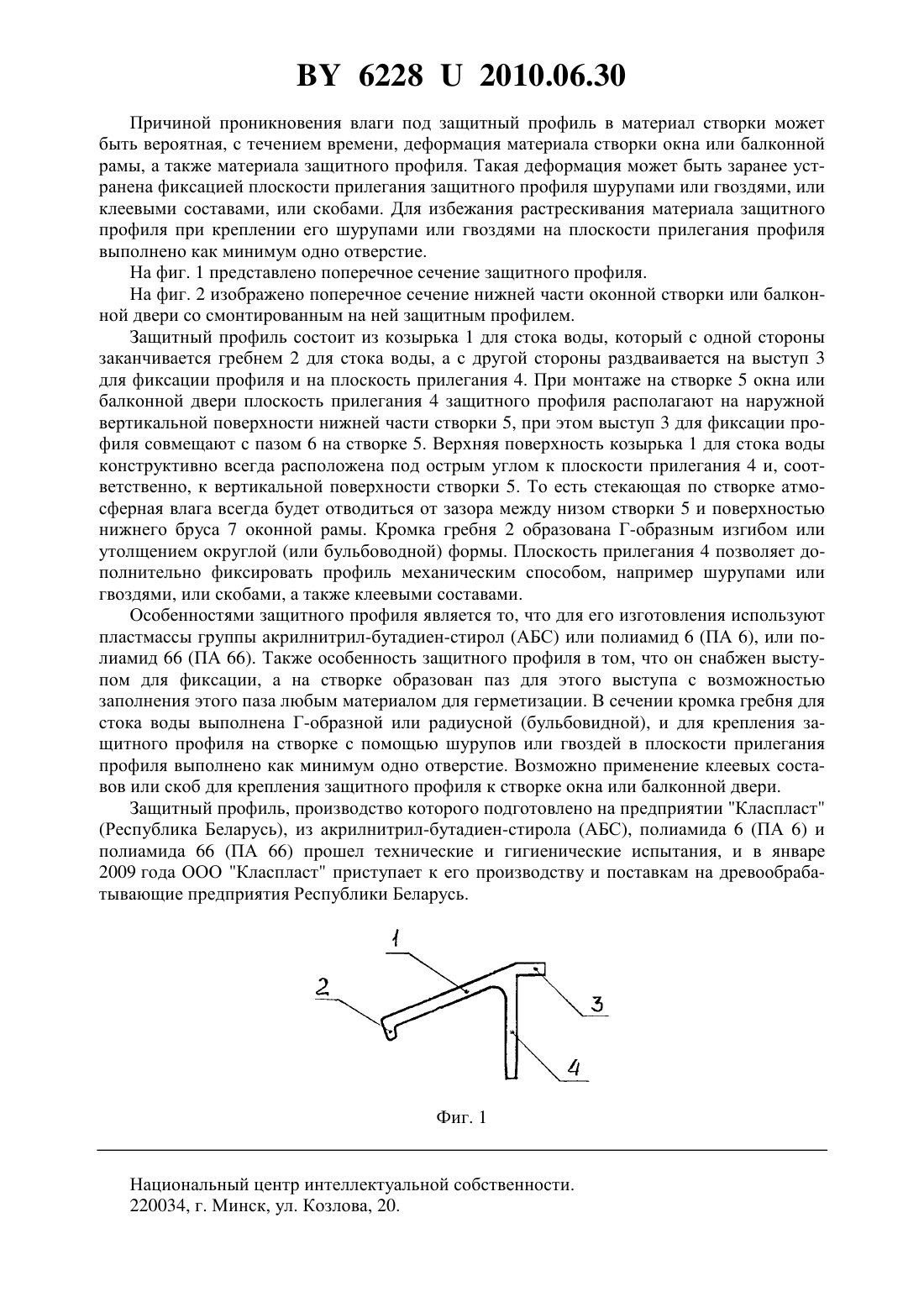

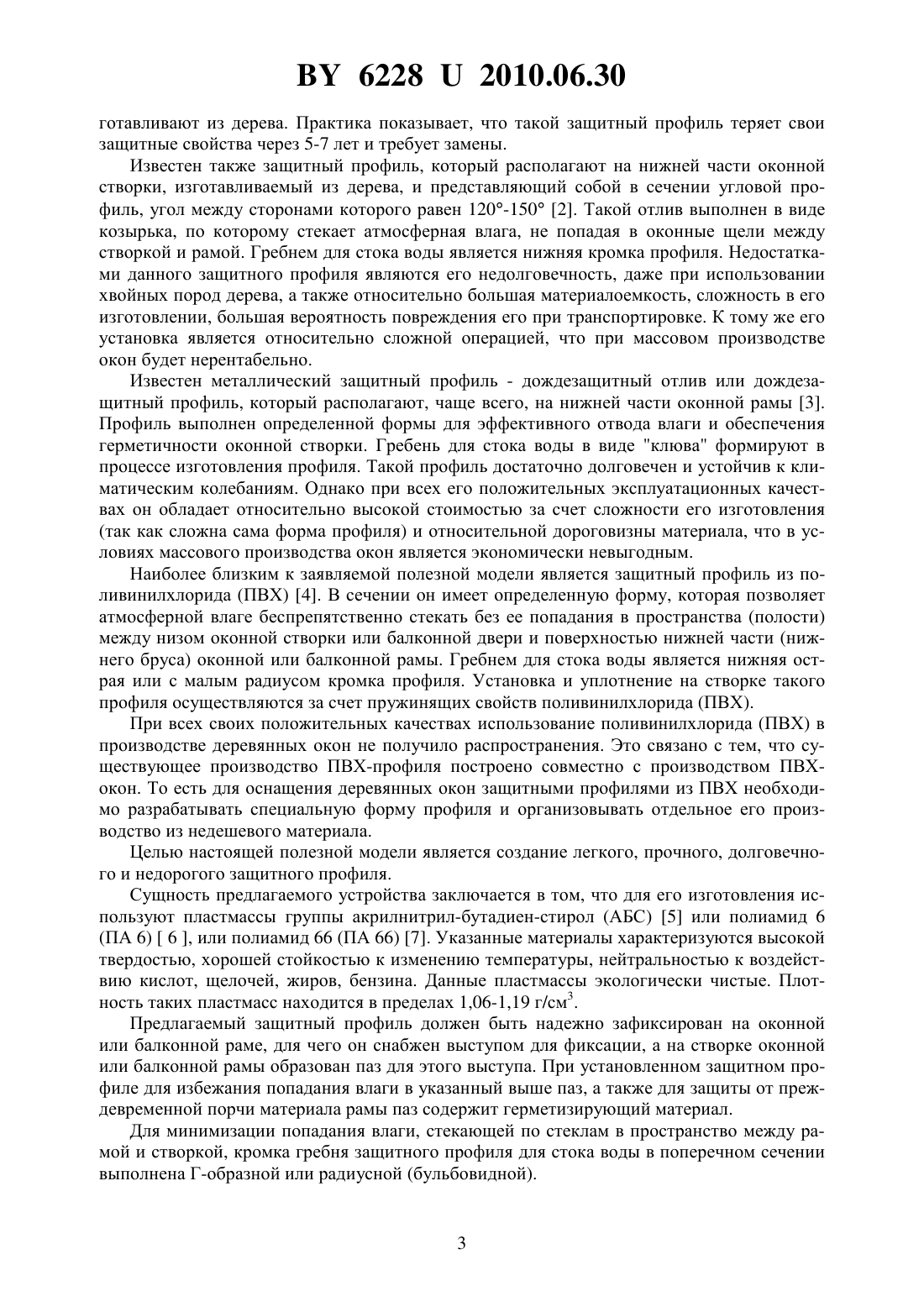

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Поддубский Ярослав Михайлович Лепешинский Юрий Николаевич(72) Авторы Поддубский Ярослав Михайлович Лепешинский Юрий Николаевич(73) Патентообладатели Поддубский Ярослав Михайлович Лепешинский Юрий Николаевич(57) 1. Защитный профиль, образованный поверхностью для стока воды, поверхностью прилегания к створке окна или балконной двери и гребнем для стока воды, отличающийся тем, что выполнен из пластмассы группы акрилнитрил-бутадиен-стирол (АБС) или из полиамида 6, или из полиамида 66. 2. Защитный профиль по п. 1, отличающийся тем, что снабжен выступом для фиксации профиля. 3. Защитный профиль по п. 1, отличающийся тем, что в сечении кромка гребня для стока воды выполнена Г-образной. 4. Защитный профиль по п. 1, отличающийся тем, что в сечении кромка гребня для стока воды выполнена радиусной (бульбовидной). 5. Защитный профиль по п. 1, отличающийся тем, что на плоскости прилегания профиля выполнено как минимум одно отверстие.(56) 1. ГОСТ 23166-99. Блоки оконные Общие технические условия. 2. Каталог фирмы Евромод (Россия), /// 3. ГОСТ 24699-2002. Блоки оконные деревянные со стеклами и стеклопакетами Технические условия. 4. ГОСТ 30673-99. Профили поливинилхлоридные для оконных и дверных блоков Технические условия. 5. АБС пластик 2020. ТУ 2214-19-00203521 Технические условия. 6. Полиамид литьевой ПА 6 марок 210/310, 210/311 по ОСТ 6-06-С 9-93 Полиамид ПА 6-210/310 трудногорючий ТУ 2243-09-17173153-03. 7. Полиамид ПА 66-ДС, сорт высший, ГОСТ 17648-83. Полезная модель относится к области строительства, в частности к изготовлению оконных рам и отдельных элементов их защиты, а также элементов, улучшающих их эксплуатационные характеристики. В настоящее время существует множество устройств, предназначенных для обеспечения герметичности окон и предотвращения попадания атмосферной влаги внутрь помещений через щели в окнах и балконных дверях, в частности через щели, которые являются нормальным технологическим зазором между рамой оконного блока и открывающейся створкой окна. Герметичность, как правило, обеспечивают точностью изготовления составных деталей оконных или балконных блоков и качеством их сборки. Технологические зазоры и возможные отклонения при сборке оконных блоков окончательно герметизируют путем применения различных уплотняющих материалов как при сборке и монтаже оконных или балконных блоков, так и в процессе их эксплуатации. Однако атмосферная влага, стекая по наружной поверхности окон и балконных дверей, попадает в пространства (полости) между низом оконной створки или балконной двери и поверхностью нижней части (нижнего бруса) оконной или балконной рамы. Для минимизации попадания атмосферной влаги внутрь помещений используют различные приспособления. В частности, для избежания попадания атмосферной влаги, стекающей по стеклянной поверхности створок, в зазоры между низом створки и поверхностями нижнего бруса оконной рамы применяют дождезащитные отливы или дождезащитные профили (далее - защитные профили). Защитные профили, в зависимости от применяемого материала для оконных или балконных блоков, могут быть изготовлены также из различных материалов. Защитные профили могут быть различной формы и могут быть предназначены для установки на нижней части створки или балконной двери или же на нижнем брусе оконной или балконной рамы. Если рассмотреть защитные профили в сечении, то они обязательно имеют гребень для стока воды, который исключает движение стекающей воды в сторону зазора между низом створки и поверхностью нижнего бруса оконной рамы. Известен защитный профиль, изготовленный из дерева и представляющий собой в сечении брусок трапециевидной формы 1. Располагают его на нижней части оконной створки таким образом, что большее основание трапеции прилегает к вертикальной поверхности створки, а вода, попадая на скос, стекает вниз. Гребень для стока воды образован двумя средствами определенным углом - не более 90 - между меньшим основанием трапеции и меньшей стороной трапеции, а также пазом на этой же меньшей стороне трапеции. Паз прорезают на всю длину защитного профиля. Недостатками данного профиля являются его относительно большая материалоемкость и недолговечность, так как его из 2 62282010.06.30 готавливают из дерева. Практика показывает, что такой защитный профиль теряет свои защитные свойства через 5-7 лет и требует замены. Известен также защитный профиль, который располагают на нижней части оконной створки, изготавливаемый из дерева, и представляющий собой в сечении угловой профиль, угол между сторонами которого равен 120-150 2. Такой отлив выполнен в виде козырька, по которому стекает атмосферная влага, не попадая в оконные щели между створкой и рамой. Гребнем для стока воды является нижняя кромка профиля. Недостатками данного защитного профиля являются его недолговечность, даже при использовании хвойных пород дерева, а также относительно большая материалоемкость, сложность в его изготовлении, большая вероятность повреждения его при транспортировке. К тому же его установка является относительно сложной операцией, что при массовом производстве окон будет нерентабельно. Известен металлический защитный профиль - дождезащитный отлив или дождезащитный профиль, который располагают, чаще всего, на нижней части оконной рамы 3. Профиль выполнен определенной формы для эффективного отвода влаги и обеспечения герметичности оконной створки. Гребень для стока воды в виде клюва формируют в процессе изготовления профиля. Такой профиль достаточно долговечен и устойчив к климатическим колебаниям. Однако при всех его положительных эксплуатационных качествах он обладает относительно высокой стоимостью за счет сложности его изготовления(так как сложна сама форма профиля) и относительной дороговизны материала, что в условиях массового производства окон является экономически невыгодным. Наиболее близким к заявляемой полезной модели является защитный профиль из поливинилхлорида (ПВХ) 4. В сечении он имеет определенную форму, которая позволяет атмосферной влаге беспрепятственно стекать без ее попадания в пространства (полости) между низом оконной створки или балконной двери и поверхностью нижней части (нижнего бруса) оконной или балконной рамы. Гребнем для стока воды является нижняя острая или с малым радиусом кромка профиля. Установка и уплотнение на створке такого профиля осуществляются за счет пружинящих свойств поливинилхлорида (ПВХ). При всех своих положительных качествах использование поливинилхлорида (ПВХ) в производстве деревянных окон не получило распространения. Это связано с тем, что существующее производство ПВХ-профиля построено совместно с производством ПВХокон. То есть для оснащения деревянных окон защитными профилями из ПВХ необходимо разрабатывать специальную форму профиля и организовывать отдельное его производство из недешевого материала. Целью настоящей полезной модели является создание легкого, прочного, долговечного и недорогого защитного профиля. Сущность предлагаемого устройства заключается в том, что для его изготовления используют пластмассы группы акрилнитрил-бутадиен-стирол (АБС) 5 или полиамид 6(ПА 6)6 , или полиамид 66 (ПА 66) 7. Указанные материалы характеризуются высокой твердостью, хорошей стойкостью к изменению температуры, нейтральностью к воздействию кислот, щелочей, жиров, бензина. Данные пластмассы экологически чистые. Плотность таких пластмасс находится в пределах 1,06-1,19 г/см 3. Предлагаемый защитный профиль должен быть надежно зафиксирован на оконной или балконной раме, для чего он снабжен выступом для фиксации, а на створке оконной или балконной рамы образован паз для этого выступа. При установленном защитном профиле для избежания попадания влаги в указанный выше паз, а также для защиты от преждевременной порчи материала рамы паз содержит герметизирующий материал. Для минимизации попадания влаги, стекающей по стеклам в пространство между рамой и створкой, кромка гребня защитного профиля для стока воды в поперечном сечении выполнена Г-образной или радиусной (бульбовидной). 62282010.06.30 Причиной проникновения влаги под защитный профиль в материал створки может быть вероятная, с течением времени, деформация материала створки окна или балконной рамы, а также материала защитного профиля. Такая деформация может быть заранее устранена фиксацией плоскости прилегания защитного профиля шурупами или гвоздями, или клеевыми составами, или скобами. Для избежания растрескивания материала защитного профиля при креплении его шурупами или гвоздями на плоскости прилегания профиля выполнено как минимум одно отверстие. На фиг. 1 представлено поперечное сечение защитного профиля. На фиг. 2 изображено поперечное сечение нижней части оконной створки или балконной двери со смонтированным на ней защитным профилем. Защитный профиль состоит из козырька 1 для стока воды, который с одной стороны заканчивается гребнем 2 для стока воды, а с другой стороны раздваивается на выступ 3 для фиксации профиля и на плоскость прилегания 4. При монтаже на створке 5 окна или балконной двери плоскость прилегания 4 защитного профиля располагают на наружной вертикальной поверхности нижней части створки 5, при этом выступ 3 для фиксации профиля совмещают с пазом 6 на створке 5. Верхняя поверхность козырька 1 для стока воды конструктивно всегда расположена под острым углом к плоскости прилегания 4 и, соответственно, к вертикальной поверхности створки 5. То есть стекающая по створке атмосферная влага всегда будет отводиться от зазора между низом створки 5 и поверхностью нижнего бруса 7 оконной рамы. Кромка гребня 2 образована Г-образным изгибом или утолщением округлой (или бульбоводной) формы. Плоскость прилегания 4 позволяет дополнительно фиксировать профиль механическим способом, например шурупами или гвоздями, или скобами, а также клеевыми составами. Особенностями защитного профиля является то, что для его изготовления используют пластмассы группы акрилнитрил-бутадиен-стирол (АБС) или полиамид 6 (ПА 6), или полиамид 66 (ПА 66). Также особенность защитного профиля в том, что он снабжен выступом для фиксации, а на створке образован паз для этого выступа с возможностью заполнения этого паза любым материалом для герметизации. В сечении кромка гребня для стока воды выполнена Г-образной или радиусной (бульбовидной), и для крепления защитного профиля на створке с помощью шурупов или гвоздей в плоскости прилегания профиля выполнено как минимум одно отверстие. Возможно применение клеевых составов или скоб для крепления защитного профиля к створке окна или балконной двери. Защитный профиль, производство которого подготовлено на предприятии Класпласт(Республика Беларусь), из акрилнитрил-бутадиен-стирола (АБС), полиамида 6 (ПА 6) и полиамида 66 (ПА 66) прошел технические и гигиенические испытания, и в январе 2009 года ООО Класпласт приступает к его производству и поставкам на древообрабатывающие предприятия Республики Беларусь. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
