Полиспаст отвалообразователя

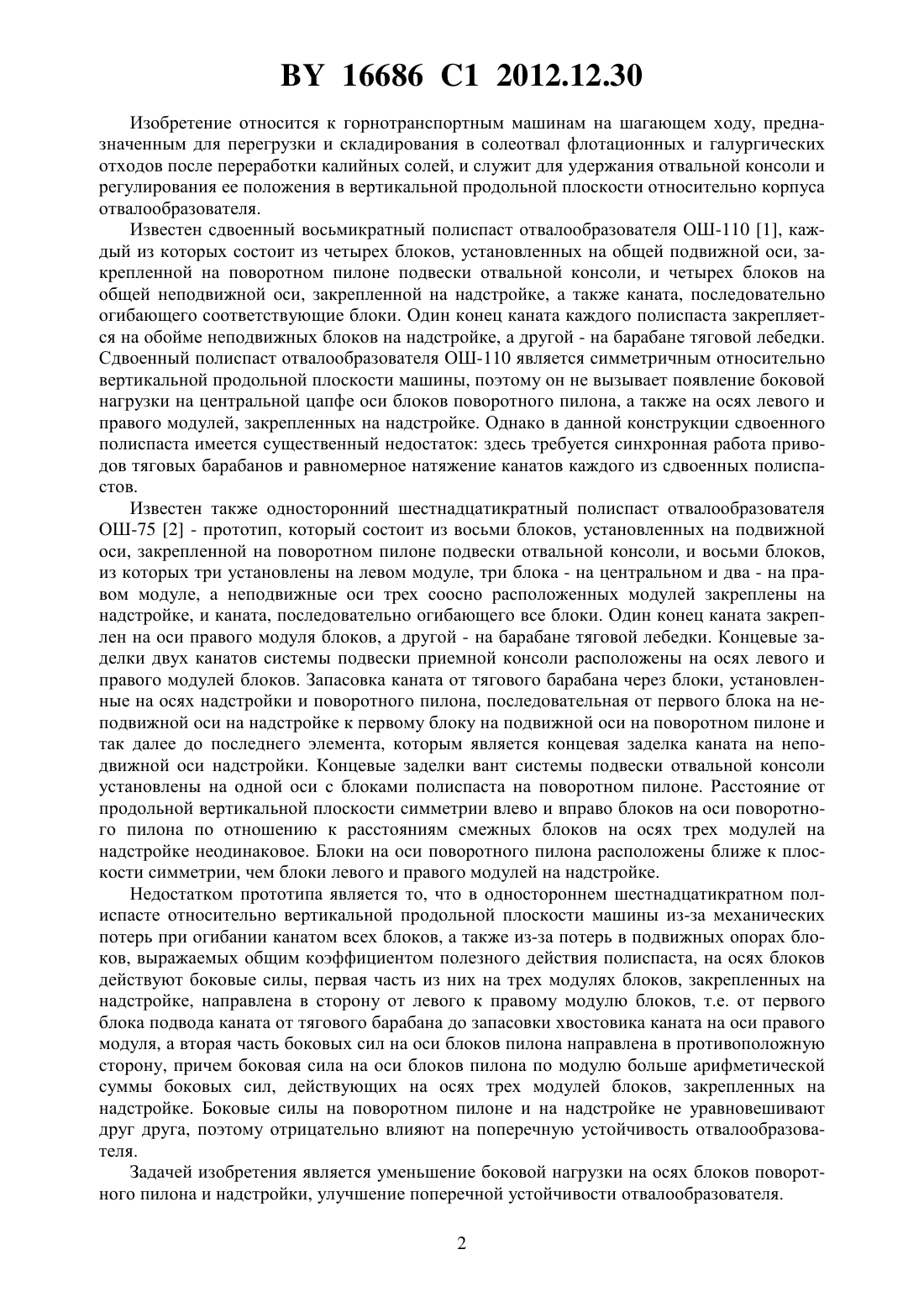

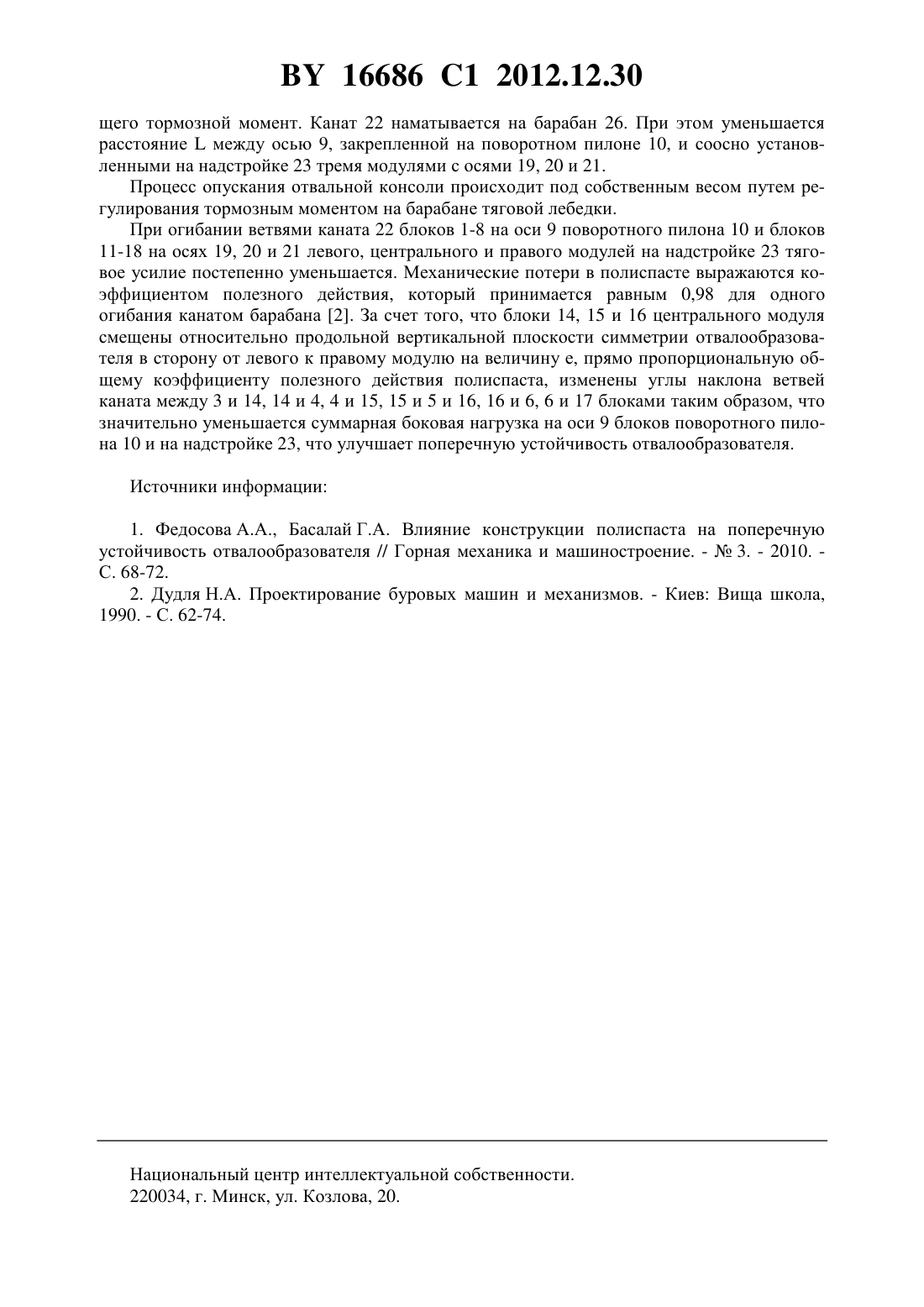

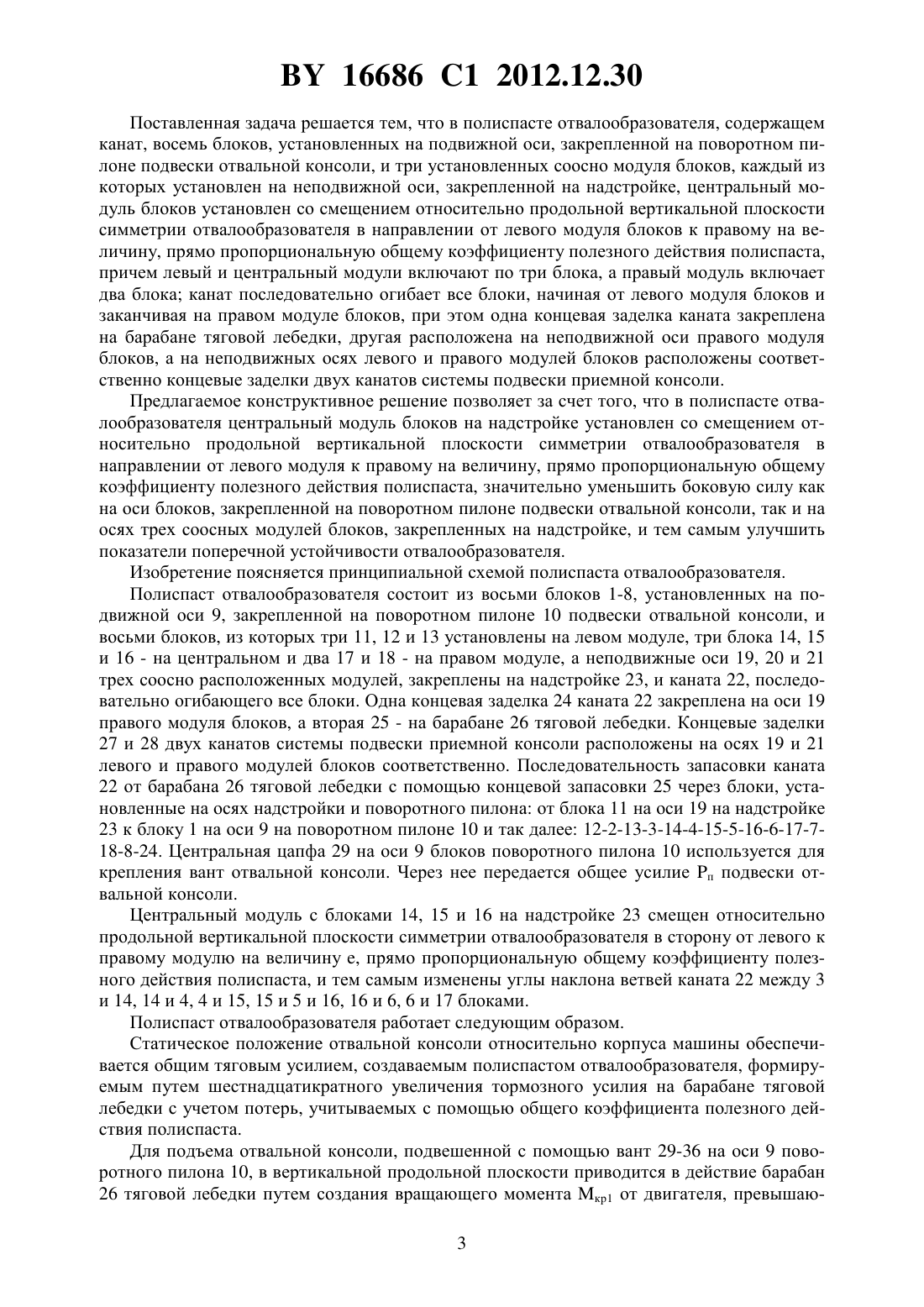

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Басалай Григорий Антонович Федосова Алеся Анатольевна Прушак Виктор Яковлевич Щерба Владимир Яковлевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Полиспаст отвалообразователя, содержащий канат, восемь блоков, установленных на подвижной оси, закрепленной на поворотном пилоне подвески отвальной консоли, и три установленных соосно модуля блоков, каждый из которых установлен на неподвижной оси, закрепленной на надстройке, при этом центральный модуль блоков установлен со смещением относительно продольной вертикальной плоскости симметрии отвалообразователя в направлении от левого модуля блоков к правому на величину, прямо пропорциональную общему коэффициенту полезного действия полиспаста, причем левый и центральный модули включают по три блока, а правый модуль включает два блока канат последовательно огибает все блоки, начиная от левого модуля блоков и заканчивая на правом модуле блоков, при этом одна концевая заделка каната закреплена на барабане тяговой лебедки, другая расположена на неподвижной оси правого модуля блоков, а на неподвижных осях левого и правого модулей блоков расположены соответственно концевые заделки двух канатов системы подвески приемной консоли. 16686 1 2012.12.30 Изобретение относится к горнотранспортным машинам на шагающем ходу, предназначенным для перегрузки и складирования в солеотвал флотационных и галургических отходов после переработки калийных солей, и служит для удержания отвальной консоли и регулирования ее положения в вертикальной продольной плоскости относительно корпуса отвалообразователя. Известен сдвоенный восьмикратный полиспаст отвалообразователя ОШ-110 1, каждый из которых состоит из четырех блоков, установленных на общей подвижной оси, закрепленной на поворотном пилоне подвески отвальной консоли, и четырех блоков на общей неподвижной оси, закрепленной на надстройке, а также каната, последовательно огибающего соответствующие блоки. Один конец каната каждого полиспаста закрепляется на обойме неподвижных блоков на надстройке, а другой - на барабане тяговой лебедки. Сдвоенный полиспаст отвалообразователя ОШ-110 является симметричным относительно вертикальной продольной плоскости машины, поэтому он не вызывает появление боковой нагрузки на центральной цапфе оси блоков поворотного пилона, а также на осях левого и правого модулей, закрепленных на надстройке. Однако в данной конструкции сдвоенного полиспаста имеется существенный недостаток здесь требуется синхронная работа приводов тяговых барабанов и равномерное натяжение канатов каждого из сдвоенных полиспастов. Известен также односторонний шестнадцатикратный полиспаст отвалообразователя ОШ-75 2 - прототип, который состоит из восьми блоков, установленных на подвижной оси, закрепленной на поворотном пилоне подвески отвальной консоли, и восьми блоков,из которых три установлены на левом модуле, три блока - на центральном и два - на правом модуле, а неподвижные оси трех соосно расположенных модулей закреплены на надстройке, и каната, последовательно огибающего все блоки. Один конец каната закреплен на оси правого модуля блоков, а другой - на барабане тяговой лебедки. Концевые заделки двух канатов системы подвески приемной консоли расположены на осях левого и правого модулей блоков. Запасовка каната от тягового барабана через блоки, установленные на осях надстройки и поворотного пилона, последовательная от первого блока на неподвижной оси на надстройке к первому блоку на подвижной оси на поворотном пилоне и так далее до последнего элемента, которым является концевая заделка каната на неподвижной оси надстройки. Концевые заделки вант системы подвески отвальной консоли установлены на одной оси с блоками полиспаста на поворотном пилоне. Расстояние от продольной вертикальной плоскости симметрии влево и вправо блоков на оси поворотного пилона по отношению к расстояниям смежных блоков на осях трех модулей на надстройке неодинаковое. Блоки на оси поворотного пилона расположены ближе к плоскости симметрии, чем блоки левого и правого модулей на надстройке. Недостатком прототипа является то, что в одностороннем шестнадцатикратном полиспасте относительно вертикальной продольной плоскости машины из-за механических потерь при огибании канатом всех блоков, а также из-за потерь в подвижных опорах блоков, выражаемых общим коэффициентом полезного действия полиспаста, на осях блоков действуют боковые силы, первая часть из них на трех модулях блоков, закрепленных на надстройке, направлена в сторону от левого к правому модулю блоков, т.е. от первого блока подвода каната от тягового барабана до запасовки хвостовика каната на оси правого модуля, а вторая часть боковых сил на оси блоков пилона направлена в противоположную сторону, причем боковая сила на оси блоков пилона по модулю больше арифметической суммы боковых сил, действующих на осях трех модулей блоков, закрепленных на надстройке. Боковые силы на поворотном пилоне и на надстройке не уравновешивают друг друга, поэтому отрицательно влияют на поперечную устойчивость отвалообразователя. Задачей изобретения является уменьшение боковой нагрузки на осях блоков поворотного пилона и надстройки, улучшение поперечной устойчивости отвалообразователя. 2 16686 1 2012.12.30 Поставленная задача решается тем, что в полиспасте отвалообразователя, содержащем канат, восемь блоков, установленных на подвижной оси, закрепленной на поворотном пилоне подвески отвальной консоли, и три установленных соосно модуля блоков, каждый из которых установлен на неподвижной оси, закрепленной на надстройке, центральный модуль блоков установлен со смещением относительно продольной вертикальной плоскости симметрии отвалообразователя в направлении от левого модуля блоков к правому на величину, прямо пропорциональную общему коэффициенту полезного действия полиспаста,причем левый и центральный модули включают по три блока, а правый модуль включает два блока канат последовательно огибает все блоки, начиная от левого модуля блоков и заканчивая на правом модуле блоков, при этом одна концевая заделка каната закреплена на барабане тяговой лебедки, другая расположена на неподвижной оси правого модуля блоков, а на неподвижных осях левого и правого модулей блоков расположены соответственно концевые заделки двух канатов системы подвески приемной консоли. Предлагаемое конструктивное решение позволяет за счет того, что в полиспасте отвалообразователя центральный модуль блоков на надстройке установлен со смещением относительно продольной вертикальной плоскости симметрии отвалообразователя в направлении от левого модуля к правому на величину, прямо пропорциональную общему коэффициенту полезного действия полиспаста, значительно уменьшить боковую силу как на оси блоков, закрепленной на поворотном пилоне подвески отвальной консоли, так и на осях трех соосных модулей блоков, закрепленных на надстройке, и тем самым улучшить показатели поперечной устойчивости отвалообразователя. Изобретение поясняется принципиальной схемой полиспаста отвалообразователя. Полиспаст отвалообразователя состоит из восьми блоков 1-8, установленных на подвижной оси 9, закрепленной на поворотном пилоне 10 подвески отвальной консоли, и восьми блоков, из которых три 11, 12 и 13 установлены на левом модуле, три блока 14, 15 и 16 - на центральном и два 17 и 18 - на правом модуле, а неподвижные оси 19, 20 и 21 трех соосно расположенных модулей, закреплены на надстройке 23, и каната 22, последовательно огибающего все блоки. Одна концевая заделка 24 каната 22 закреплена на оси 19 правого модуля блоков, а вторая 25 - на барабане 26 тяговой лебедки. Концевые заделки 27 и 28 двух канатов системы подвески приемной консоли расположены на осях 19 и 21 левого и правого модулей блоков соответственно. Последовательность запасовки каната 22 от барабана 26 тяговой лебедки с помощью концевой запасовки 25 через блоки, установленные на осях надстройки и поворотного пилона от блока 11 на оси 19 на надстройке 23 к блоку 1 на оси 9 на поворотном пилоне 10 и так далее 12-2-13-3-14-4-15-5-16-6-17-718-8-24. Центральная цапфа 29 на оси 9 блоков поворотного пилона 10 используется для крепления вант отвальной консоли. Через нее передается общее усилие п подвески отвальной консоли. Центральный модуль с блоками 14, 15 и 16 на надстройке 23 смещен относительно продольной вертикальной плоскости симметрии отвалообразователя в сторону от левого к правому модулю на величину , прямо пропорциональную общему коэффициенту полезного действия полиспаста, и тем самым изменены углы наклона ветвей каната 22 между 3 и 14, 14 и 4, 4 и 15, 15 и 5 и 16, 16 и 6, 6 и 17 блоками. Полиспаст отвалообразователя работает следующим образом. Статическое положение отвальной консоли относительно корпуса машины обеспечивается общим тяговым усилием, создаваемым полиспастом отвалообразователя, формируемым путем шестнадцатикратного увеличения тормозного усилия на барабане тяговой лебедки с учетом потерь, учитываемых с помощью общего коэффициента полезного действия полиспаста. Для подъема отвальной консоли, подвешенной с помощью вант 29-36 на оси 9 поворотного пилона 10, в вертикальной продольной плоскости приводится в действие барабан 26 тяговой лебедки путем создания вращающего момента кр 1 от двигателя, превышаю 3 16686 1 2012.12.30 щего тормозной момент. Канат 22 наматывается на барабан 26. При этом уменьшается расстояниемежду осью 9, закрепленной на поворотном пилоне 10, и соосно установленными на надстройке 23 тремя модулями с осями 19, 20 и 21. Процесс опускания отвальной консоли происходит под собственным весом путем регулирования тормозным моментом на барабане тяговой лебедки. При огибании ветвями каната 22 блоков 1-8 на оси 9 поворотного пилона 10 и блоков 11-18 на осях 19, 20 и 21 левого, центрального и правого модулей на надстройке 23 тяговое усилие постепенно уменьшается. Механические потери в полиспасте выражаются коэффициентом полезного действия, который принимается равным 0,98 для одного огибания канатом барабана 2. За счет того, что блоки 14, 15 и 16 центрального модуля смещены относительно продольной вертикальной плоскости симметрии отвалообразователя в сторону от левого к правому модулю на величину е, прямо пропорциональную общему коэффициенту полезного действия полиспаста, изменены углы наклона ветвей каната между 3 и 14, 14 и 4, 4 и 15, 15 и 5 и 16, 16 и 6, 6 и 17 блоками таким образом, что значительно уменьшается суммарная боковая нагрузка на оси 9 блоков поворотного пилона 10 и на надстройке 23, что улучшает поперечную устойчивость отвалообразователя. Источники информации 1. Федосова А.А., Басалай Г.А. Влияние конструкции полиспаста на поперечную устойчивость отвалообразователя // Горная механика и машиностроение. -3. - 2010. С. 68-72. 2. Дудля Н.А. Проектирование буровых машин и механизмов. - Киев Вища школа,1990. - С. 62-74. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
