Помещение для животных

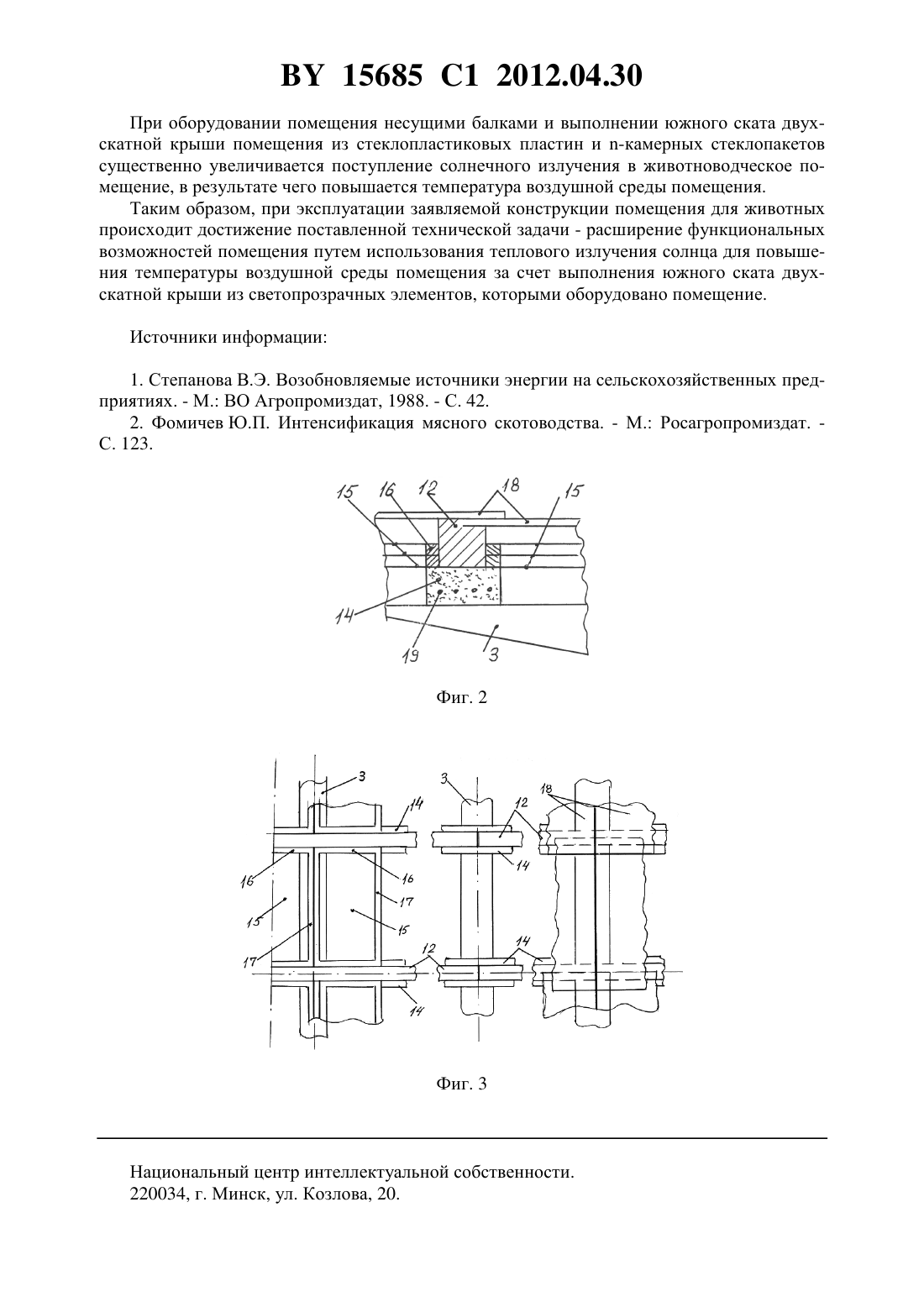

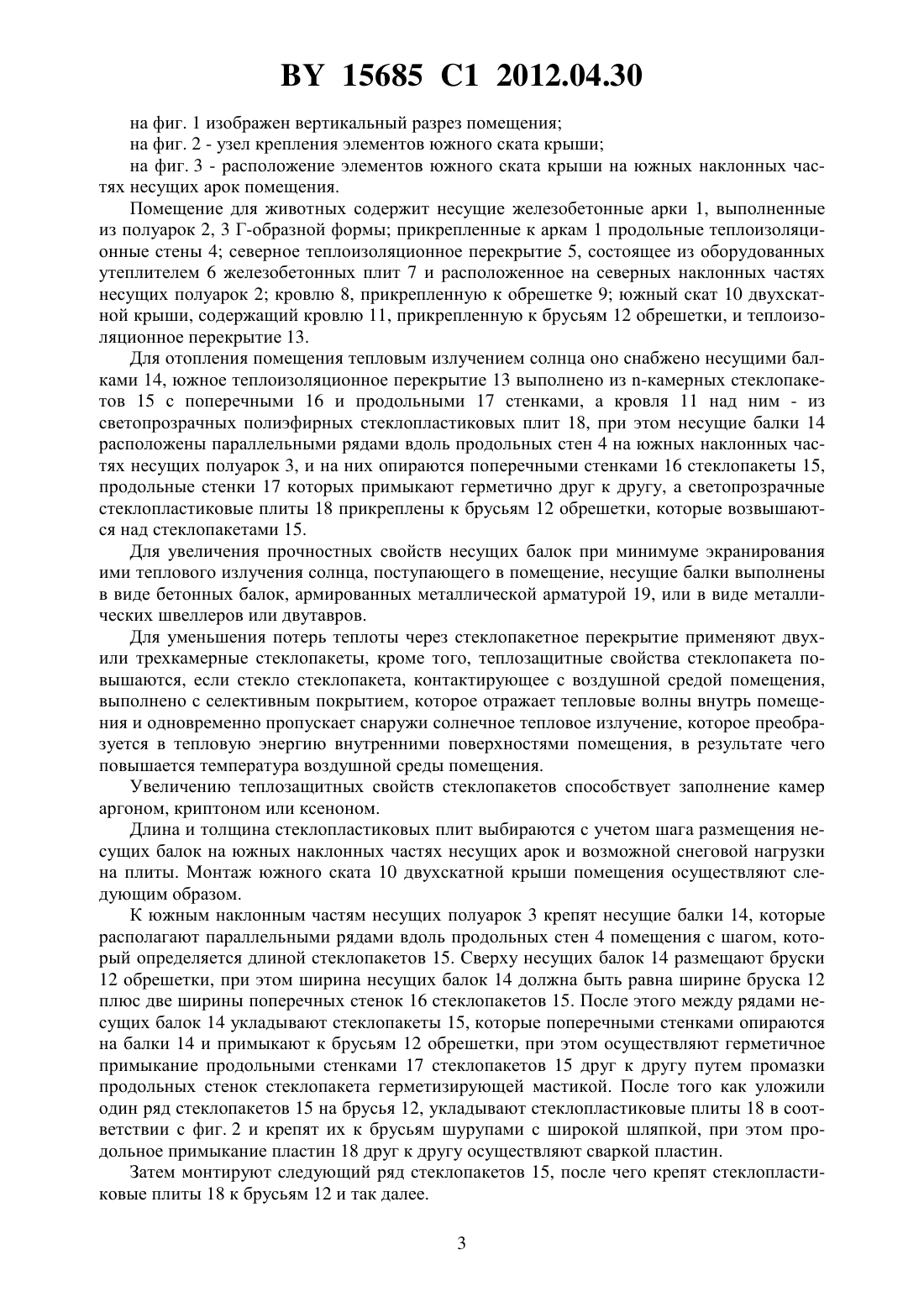

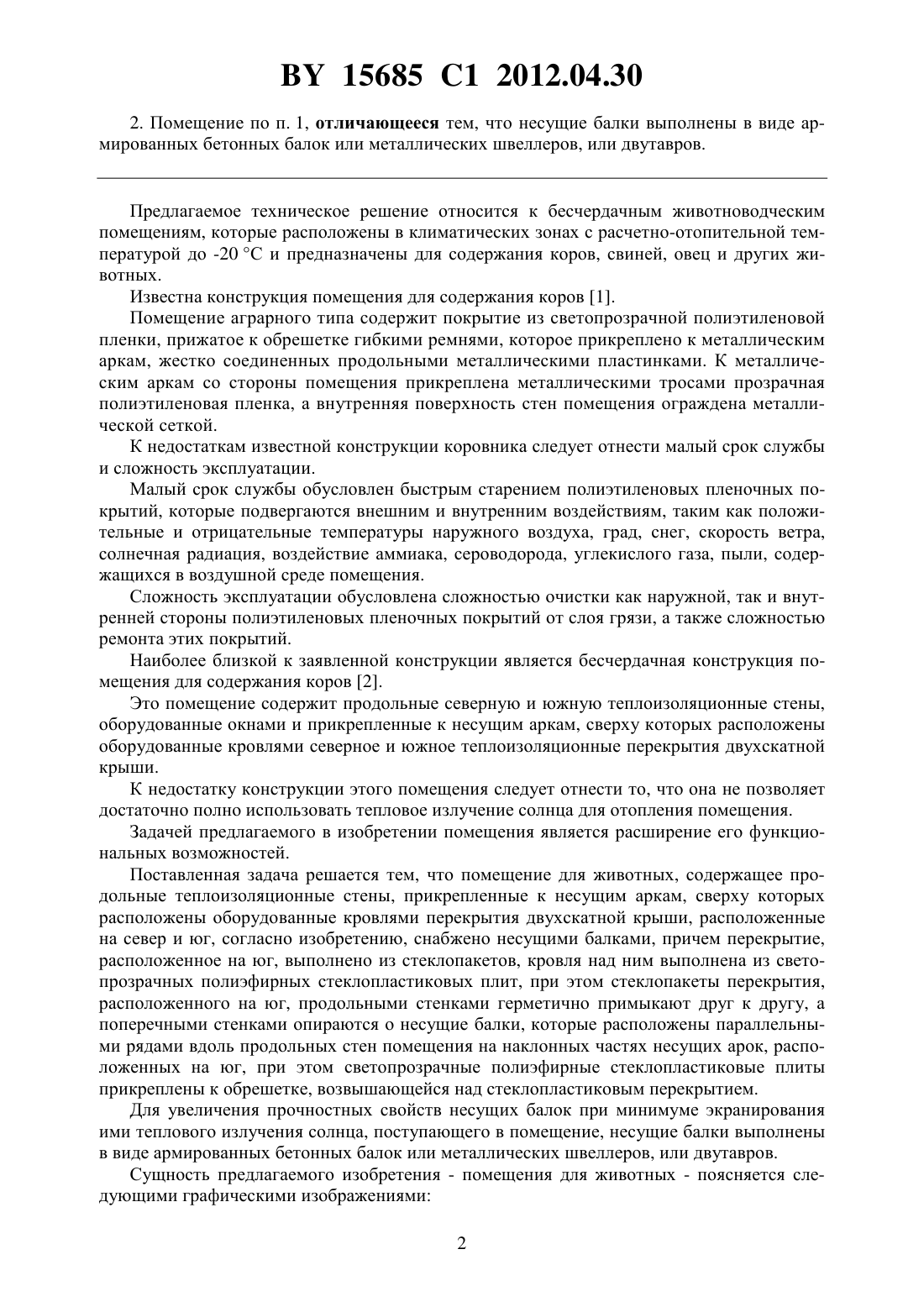

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Синяков Анатолий Леонидович Абдулгани Салих Коротинский Виктор Андреевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(56) СТЕПАНОВА В.Э. Возобновляемые источники энергии на сельскохозяйственных предприятиях. - Москва Агропромиздат, 1988. - С. 41-43.37741 1, 2004.8985 1, 1999.909068, 1982.1576076 1, 1990.2144118 1, 2000.2160349 1, 2000.2021711 1, 1994.(57) 1. Помещение для животных, содержащее продольные теплоизоляционные стены,прикрепленные к несущим аркам, сверху которых расположены оборудованные кровлями перекрытия двухскатной крыши, расположенные на север и юг, отличающееся тем, что снабжено несущими балками, причем перекрытие, расположенное на юг, выполнено из стеклопакетов, кровля над ним выполнена из светопрозрачных полиэфирных стеклопластиковых плит, при этом стеклопакеты перекрытия, расположенного на юг, продольными стенками герметично примыкают друг к другу, а поперечными стенками опираются на несущие балки, которые расположены параллельными рядами вдоль продольных стен помещения на наклонных частях несущих арок, расположенных на юг, при этом светопрозрачные полиэфирные стеклопластиковые плиты прикреплены к обрешетке, возвышающейся над стеклопластиковым перекрытием. 15685 1 2012.04.30 2. Помещение по п. 1, отличающееся тем, что несущие балки выполнены в виде армированных бетонных балок или металлических швеллеров, или двутавров. Предлагаемое техническое решение относится к бесчердачным животноводческим помещениям, которые расположены в климатических зонах с расчетно-отопительной температурой до -20 С и предназначены для содержания коров, свиней, овец и других животных. Известна конструкция помещения для содержания коров 1. Помещение аграрного типа содержит покрытие из светопрозрачной полиэтиленовой пленки, прижатое к обрешетке гибкими ремнями, которое прикреплено к металлическим аркам, жестко соединенных продольными металлическими пластинками. К металлическим аркам со стороны помещения прикреплена металлическими тросами прозрачная полиэтиленовая пленка, а внутренняя поверхность стен помещения ограждена металлической сеткой. К недостаткам известной конструкции коровника следует отнести малый срок службы и сложность эксплуатации. Малый срок службы обусловлен быстрым старением полиэтиленовых пленочных покрытий, которые подвергаются внешним и внутренним воздействиям, таким как положительные и отрицательные температуры наружного воздуха, град, снег, скорость ветра,солнечная радиация, воздействие аммиака, сероводорода, углекислого газа, пыли, содержащихся в воздушной среде помещения. Сложность эксплуатации обусловлена сложностью очистки как наружной, так и внутренней стороны полиэтиленовых пленочных покрытий от слоя грязи, а также сложностью ремонта этих покрытий. Наиболее близкой к заявленной конструкции является бесчердачная конструкция помещения для содержания коров 2. Это помещение содержит продольные северную и южную теплоизоляционные стены,оборудованные окнами и прикрепленные к несущим аркам, сверху которых расположены оборудованные кровлями северное и южное теплоизоляционные перекрытия двухскатной крыши. К недостатку конструкции этого помещения следует отнести то, что она не позволяет достаточно полно использовать тепловое излучение солнца для отопления помещения. Задачей предлагаемого в изобретении помещения является расширение его функциональных возможностей. Поставленная задача решается тем, что помещение для животных, содержащее продольные теплоизоляционные стены, прикрепленные к несущим аркам, сверху которых расположены оборудованные кровлями перекрытия двухскатной крыши, расположенные на север и юг, согласно изобретению, снабжено несущими балками, причем перекрытие,расположенное на юг, выполнено из стеклопакетов, кровля над ним выполнена из светопрозрачных полиэфирных стеклопластиковых плит, при этом стеклопакеты перекрытия,расположенного на юг, продольными стенками герметично примыкают друг к другу, а поперечными стенками опираются о несущие балки, которые расположены параллельными рядами вдоль продольных стен помещения на наклонных частях несущих арок, расположенных на юг, при этом светопрозрачные полиэфирные стеклопластиковые плиты прикреплены к обрешетке, возвышающейся над стеклопластиковым перекрытием. Для увеличения прочностных свойств несущих балок при минимуме экранирования ими теплового излучения солнца, поступающего в помещение, несущие балки выполнены в виде армированных бетонных балок или металлических швеллеров, или двутавров. Сущность предлагаемого изобретения - помещения для животных - поясняется следующими графическими изображениями 2 15685 1 2012.04.30 на фиг. 1 изображен вертикальный разрез помещения на фиг. 2 - узел крепления элементов южного ската крыши на фиг. 3 - расположение элементов южного ската крыши на южных наклонных частях несущих арок помещения. Помещение для животных содержит несущие железобетонные арки 1, выполненные из полуарок 2, 3 Г-образной формы прикрепленные к аркам 1 продольные теплоизоляционные стены 4 северное теплоизоляционное перекрытие 5, состоящее из оборудованных утеплителем 6 железобетонных плит 7 и расположенное на северных наклонных частях несущих полуарок 2 кровлю 8, прикрепленную к обрешетке 9 южный скат 10 двухскатной крыши, содержащий кровлю 11, прикрепленную к брусьям 12 обрешетки, и теплоизоляционное перекрытие 13. Для отопления помещения тепловым излучением солнца оно снабжено несущими балками 14, южное теплоизоляционное перекрытие 13 выполнено из -камерных стеклопакетов 15 с поперечными 16 и продольными 17 стенками, а кровля 11 над ним - из светопрозрачных полиэфирных стеклопластиковых плит 18, при этом несущие балки 14 расположены параллельными рядами вдоль продольных стен 4 на южных наклонных частях несущих полуарок 3, и на них опираются поперечными стенками 16 стеклопакеты 15,продольные стенки 17 которых примыкают герметично друг к другу, а светопрозрачные стеклопластиковые плиты 18 прикреплены к брусьям 12 обрешетки, которые возвышаются над стеклопакетами 15. Для увеличения прочностных свойств несущих балок при минимуме экранирования ими теплового излучения солнца, поступающего в помещение, несущие балки выполнены в виде бетонных балок, армированных металлической арматурой 19, или в виде металлических швеллеров или двутавров. Для уменьшения потерь теплоты через стеклопакетное перекрытие применяют двухили трехкамерные стеклопакеты, кроме того, теплозащитные свойства стеклопакета повышаются, если стекло стеклопакета, контактирующее с воздушной средой помещения,выполнено с селективным покрытием, которое отражает тепловые волны внутрь помещения и одновременно пропускает снаружи солнечное тепловое излучение, которое преобразуется в тепловую энергию внутренними поверхностями помещения, в результате чего повышается температура воздушной среды помещения. Увеличению теплозащитных свойств стеклопакетов способствует заполнение камер аргоном, криптоном или ксеноном. Длина и толщина стеклопластиковых плит выбираются с учетом шага размещения несущих балок на южных наклонных частях несущих арок и возможной снеговой нагрузки на плиты. Монтаж южного ската 10 двухскатной крыши помещения осуществляют следующим образом. К южным наклонным частям несущих полуарок 3 крепят несущие балки 14, которые располагают параллельными рядами вдоль продольных стен 4 помещения с шагом, который определяется длиной стеклопакетов 15. Сверху несущих балок 14 размещают бруски 12 обрешетки, при этом ширина несущих балок 14 должна быть равна ширине бруска 12 плюс две ширины поперечных стенок 16 стеклопакетов 15. После этого между рядами несущих балок 14 укладывают стеклопакеты 15, которые поперечными стенками опираются на балки 14 и примыкают к брусьям 12 обрешетки, при этом осуществляют герметичное примыкание продольными стенками 17 стеклопакетов 15 друг к другу путем промазки продольных стенок стеклопакета герметизирующей мастикой. После того как уложили один ряд стеклопакетов 15 на брусья 12, укладывают стеклопластиковые плиты 18 в соответствии с фиг. 2 и крепят их к брусьям шурупами с широкой шляпкой, при этом продольное примыкание пластин 18 друг к другу осуществляют сваркой пластин. Затем монтируют следующий ряд стеклопакетов 15, после чего крепят стеклопластиковые плиты 18 к брусьям 12 и так далее. 3 15685 1 2012.04.30 При оборудовании помещения несущими балками и выполнении южного ската двухскатной крыши помещения из стеклопластиковых пластин и -камерных стеклопакетов существенно увеличивается поступление солнечного излучения в животноводческое помещение, в результате чего повышается температура воздушной среды помещения. Таким образом, при эксплуатации заявляемой конструкции помещения для животных происходит достижение поставленной технической задачи - расширение функциональных возможностей помещения путем использования теплового излучения солнца для повышения температуры воздушной среды помещения за счет выполнения южного ската двухскатной крыши из светопрозрачных элементов, которыми оборудовано помещение. Источники информации 1. Степанова В.Э. Возобновляемые источники энергии на сельскохозяйственных предприятиях. - М. ВО Агропромиздат, 1988. - С. 42. 2. Фомичев Ю.П. Интенсификация мясного скотоводства. - М. Росагропромиздат. С. 123. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
