Клапан предохранительный системный (варианты)

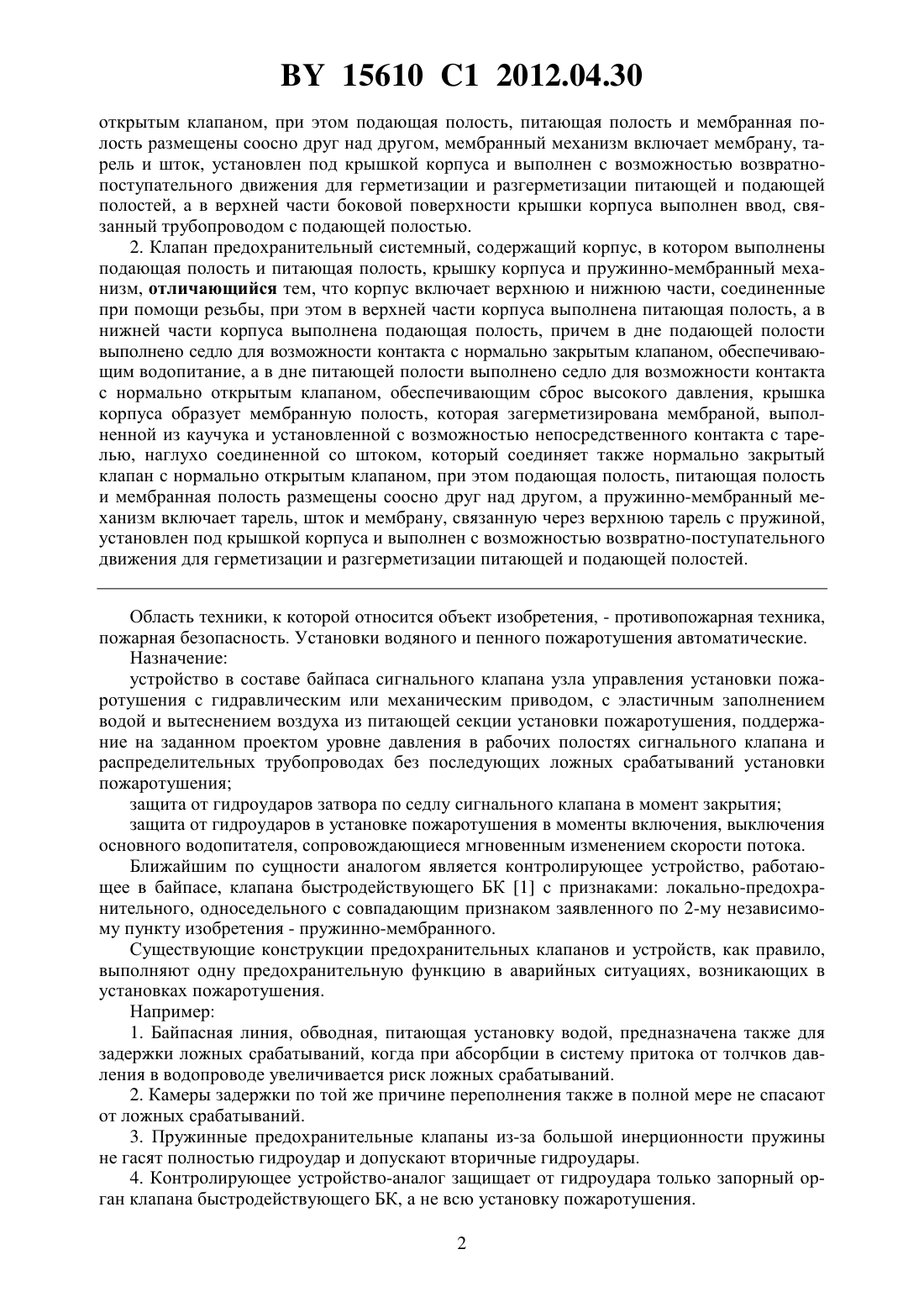

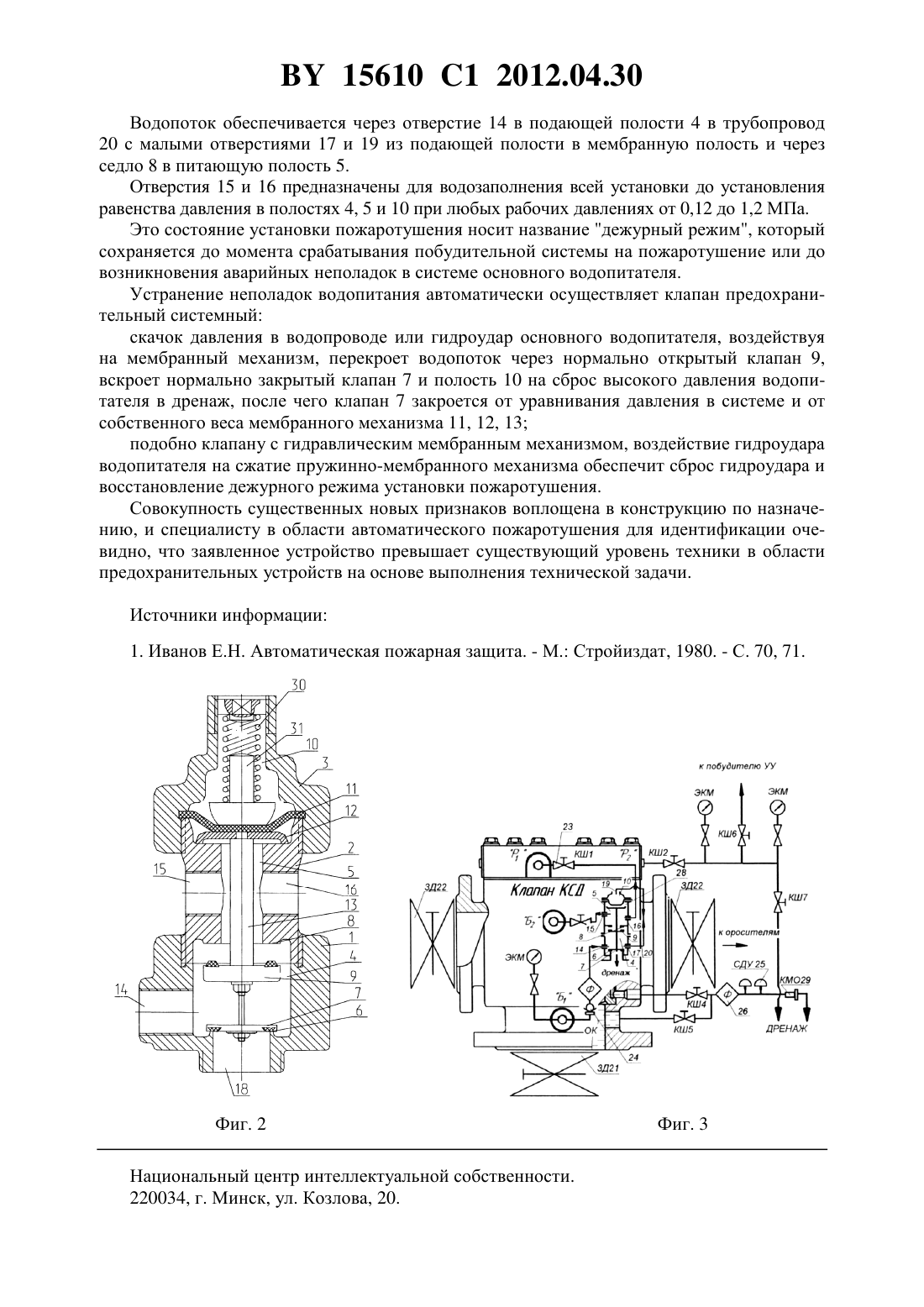

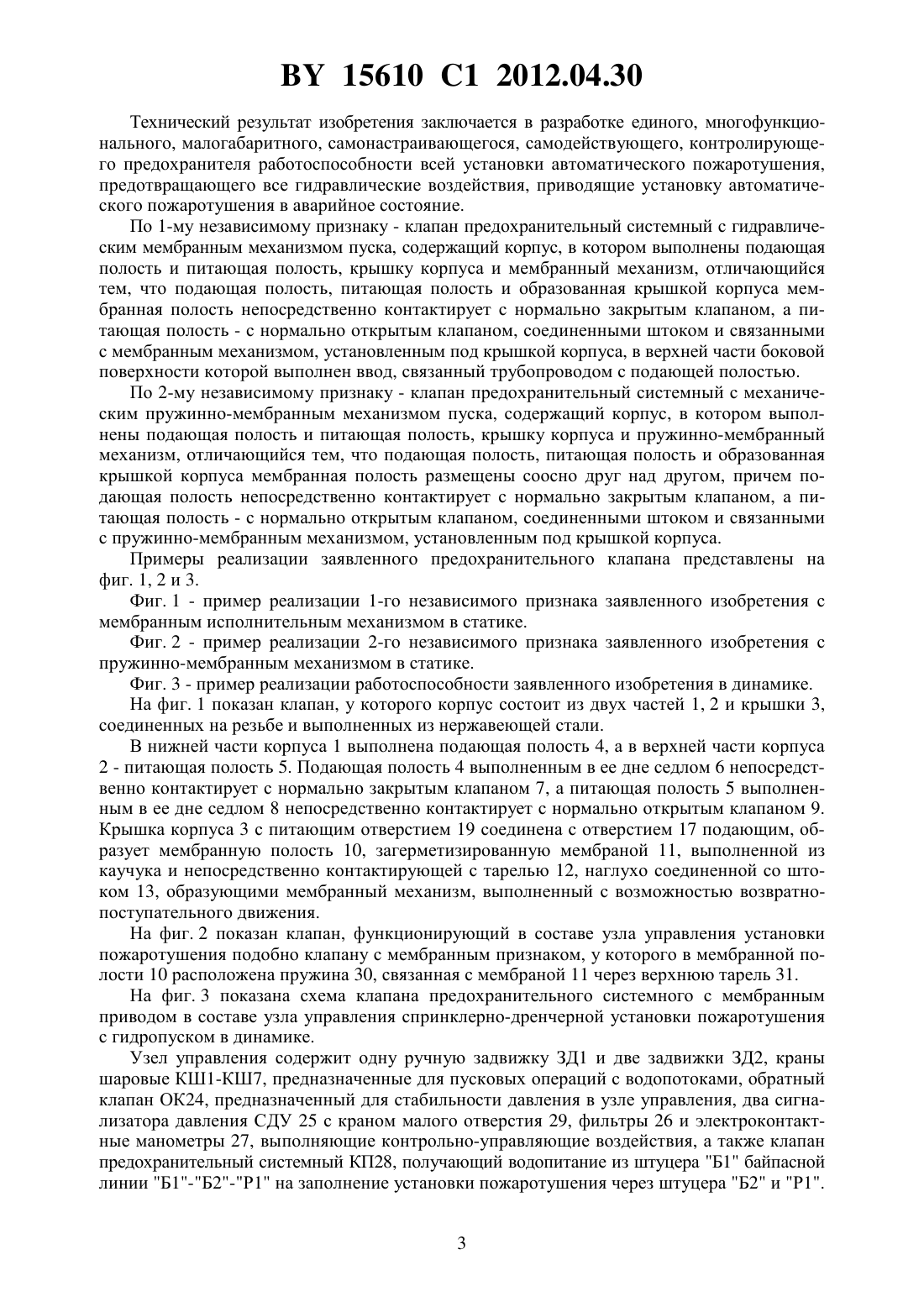

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ СИСТЕМНЫЙ (ВАРИАНТЫ)(71) Заявители Чубаров Рубен Аркадьевич Жилина Анаида Рубеновна(72) Авторы Чубаров Рубен Аркадьевич Жилина Анаида Рубеновна(73) Патентообладатели Чубаров Рубен Аркадьевич Жилина Анаида Рубеновна(57) 1. Клапан предохранительный системный, содержащий корпус, в котором выполнены подающая полость и питающая полость, крышку корпуса и мембранный механизм, отличающийся тем, что корпус включает верхнюю и нижнюю части, соединенные при помощи резьбы, при этом в верхней части корпуса выполнена питающая полость, а в нижней части корпуса выполнена подающая полость, причем в дне подающей полости выполнено седло для возможности контакта с нормально закрытым клапаном, обеспечивающим водопитание, а в дне питающей полости выполнено седло для возможности контакта с нормально открытым клапаном, обеспечивающим сброс высокого давления, крышка корпуса образует мембранную полость, которая загерметизирована мембраной, выполненной из каучука и установленной с возможностью непосредственного контакта с тарелью, наглухо соединенной со штоком, который соединяет также нормально закрытый клапан с нормально 15610 1 2012.04.30 открытым клапаном, при этом подающая полость, питающая полость и мембранная полость размещены соосно друг над другом, мембранный механизм включает мембрану, тарель и шток, установлен под крышкой корпуса и выполнен с возможностью возвратнопоступательного движения для герметизации и разгерметизации питающей и подающей полостей, а в верхней части боковой поверхности крышки корпуса выполнен ввод, связанный трубопроводом с подающей полостью. 2. Клапан предохранительный системный, содержащий корпус, в котором выполнены подающая полость и питающая полость, крышку корпуса и пружинно-мембранный механизм, отличающийся тем, что корпус включает верхнюю и нижнюю части, соединенные при помощи резьбы, при этом в верхней части корпуса выполнена питающая полость, а в нижней части корпуса выполнена подающая полость, причем в дне подающей полости выполнено седло для возможности контакта с нормально закрытым клапаном, обеспечивающим водопитание, а в дне питающей полости выполнено седло для возможности контакта с нормально открытым клапаном, обеспечивающим сброс высокого давления, крышка корпуса образует мембранную полость, которая загерметизирована мембраной, выполненной из каучука и установленной с возможностью непосредственного контакта с тарелью, наглухо соединенной со штоком, который соединяет также нормально закрытый клапан с нормально открытым клапаном, при этом подающая полость, питающая полость и мембранная полость размещены соосно друг над другом, а пружинно-мембранный механизм включает тарель, шток и мембрану, связанную через верхнюю тарель с пружиной,установлен под крышкой корпуса и выполнен с возможностью возвратно-поступательного движения для герметизации и разгерметизации питающей и подающей полостей. Область техники, к которой относится объект изобретения, - противопожарная техника,пожарная безопасность. Установки водяного и пенного пожаротушения автоматические. Назначение устройство в составе байпаса сигнального клапана узла управления установки пожаротушения с гидравлическим или механическим приводом, с эластичным заполнением водой и вытеснением воздуха из питающей секции установки пожаротушения, поддержание на заданном проектом уровне давления в рабочих полостях сигнального клапана и распределительных трубопроводах без последующих ложных срабатываний установки пожаротушения защита от гидроударов затвора по седлу сигнального клапана в момент закрытия защита от гидроударов в установке пожаротушения в моменты включения, выключения основного водопитателя, сопровождающиеся мгновенным изменением скорости потока. Ближайшим по сущности аналогом является контролирующее устройство, работающее в байпасе, клапана быстродействующего БК 1 с признаками локально-предохранительного, односедельного с совпадающим признаком заявленного по 2-му независимому пункту изобретения - пружинно-мембранного. Существующие конструкции предохранительных клапанов и устройств, как правило,выполняют одну предохранительную функцию в аварийных ситуациях, возникающих в установках пожаротушения. Например 1. Байпасная линия, обводная, питающая установку водой, предназначена также для задержки ложных срабатываний, когда при абсорбции в систему притока от толчков давления в водопроводе увеличивается риск ложных срабатываний. 2. Камеры задержки по той же причине переполнения также в полной мере не спасают от ложных срабатываний. 3. Пружинные предохранительные клапаны из-за большой инерционности пружины не гасят полностью гидроудар и допускают вторичные гидроудары. 4. Контролирующее устройство-аналог защищает от гидроудара только запорный орган клапана быстродействующего БК, а не всю установку пожаротушения. 2 15610 1 2012.04.30 Технический результат изобретения заключается в разработке единого, многофункционального, малогабаритного, самонастраивающегося, самодействующего, контролирующего предохранителя работоспособности всей установки автоматического пожаротушения,предотвращающего все гидравлические воздействия, приводящие установку автоматического пожаротушения в аварийное состояние. По 1-му независимому признаку - клапан предохранительный системный с гидравлическим мембранным механизмом пуска, содержащий корпус, в котором выполнены подающая полость и питающая полость, крышку корпуса и мембранный механизм, отличающийся тем, что подающая полость, питающая полость и образованная крышкой корпуса мембранная полость непосредственно контактирует с нормально закрытым клапаном, а питающая полость - с нормально открытым клапаном, соединенными штоком и связанными с мембранным механизмом, установленным под крышкой корпуса, в верхней части боковой поверхности которой выполнен ввод, связанный трубопроводом с подающей полостью. По 2-му независимому признаку - клапан предохранительный системный с механическим пружинно-мембранным механизмом пуска, содержащий корпус, в котором выполнены подающая полость и питающая полость, крышку корпуса и пружинно-мембранный механизм, отличающийся тем, что подающая полость, питающая полость и образованная крышкой корпуса мембранная полость размещены соосно друг над другом, причем подающая полость непосредственно контактирует с нормально закрытым клапаном, а питающая полость - с нормально открытым клапаном, соединенными штоком и связанными с пружинно-мембранным механизмом, установленным под крышкой корпуса. Примеры реализации заявленного предохранительного клапана представлены на фиг. 1, 2 и 3. Фиг. 1 - пример реализации 1-го независимого признака заявленного изобретения с мембранным исполнительным механизмом в статике. Фиг. 2 - пример реализации 2-го независимого признака заявленного изобретения с пружинно-мембранным механизмом в статике. Фиг. 3 - пример реализации работоспособности заявленного изобретения в динамике. На фиг. 1 показан клапан, у которого корпус состоит из двух частей 1, 2 и крышки 3,соединенных на резьбе и выполненных из нержавеющей стали. В нижней части корпуса 1 выполнена подающая полость 4, а в верхней части корпуса 2 - питающая полость 5. Подающая полость 4 выполненным в ее дне седлом 6 непосредственно контактирует с нормально закрытым клапаном 7, а питающая полость 5 выполненным в ее дне седлом 8 непосредственно контактирует с нормально открытым клапаном 9. Крышка корпуса 3 с питающим отверстием 19 соединена с отверстием 17 подающим, образует мембранную полость 10, загерметизированную мембраной 11, выполненной из каучука и непосредственно контактирующей с тарелью 12, наглухо соединенной со штоком 13, образующими мембранный механизм, выполненный с возможностью возвратнопоступательного движения. На фиг. 2 показан клапан, функционирующий в составе узла управления установки пожаротушения подобно клапану с мембранным признаком, у которого в мембранной полости 10 расположена пружина 30, связанная с мембраной 11 через верхнюю тарель 31. На фиг. 3 показана схема клапана предохранительного системного с мембранным приводом в составе узла управления спринклерно-дренчерной установки пожаротушения с гидропуском в динамике. Узел управления содержит одну ручную задвижку ЗД 1 и две задвижки ЗД 2, краны шаровые КШ 1-КШ 7, предназначенные для пусковых операций с водопотоками, обратный клапан ОК 24, предназначенный для стабильности давления в узле управления, два сигнализатора давления СДУ 25 с краном малого отверстия 29, фильтры 26 и электроконтактные манометры 27, выполняющие контрольно-управляющие воздействия, а также клапан предохранительный системный КП 28, получающий водопитание из штуцера Б 1 байпасной линии Б 1-Б 2-Р 1 на заполнение установки пожаротушения через штуцера Б 2 и Р 1. 3 15610 1 2012.04.30 Водопоток обеспечивается через отверстие 14 в подающей полости 4 в трубопровод 20 с малыми отверстиями 17 и 19 из подающей полости в мембранную полость и через седло 8 в питающую полость 5. Отверстия 15 и 16 предназначены для водозаполнения всей установки до установления равенства давления в полостях 4, 5 и 10 при любых рабочих давлениях от 0,12 до 1,2 МПа. Это состояние установки пожаротушения носит название дежурный режим, который сохраняется до момента срабатывания побудительной системы на пожаротушение или до возникновения аварийных неполадок в системе основного водопитателя. Устранение неполадок водопитания автоматически осуществляет клапан предохранительный системный скачок давления в водопроводе или гидроудар основного водопитателя, воздействуя на мембранный механизм, перекроет водопоток через нормально открытый клапан 9,вскроет нормально закрытый клапан 7 и полость 10 на сброс высокого давления водопитателя в дренаж, после чего клапан 7 закроется от уравнивания давления в системе и от собственного веса мембранного механизма 11, 12, 13 подобно клапану с гидравлическим мембранным механизмом, воздействие гидроудара водопитателя на сжатие пружинно-мембранного механизма обеспечит сброс гидроудара и восстановление дежурного режима установки пожаротушения. Совокупность существенных новых признаков воплощена в конструкцию по назначению, и специалисту в области автоматического пожаротушения для идентификации очевидно, что заявленное устройство превышает существующий уровень техники в области предохранительных устройств на основе выполнения технической задачи. Источники информации 1. Иванов Е.Н. Автоматическая пожарная защита. - М. Стройиздат, 1980. - С. 70, 71. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
