Устройство для отвода воды

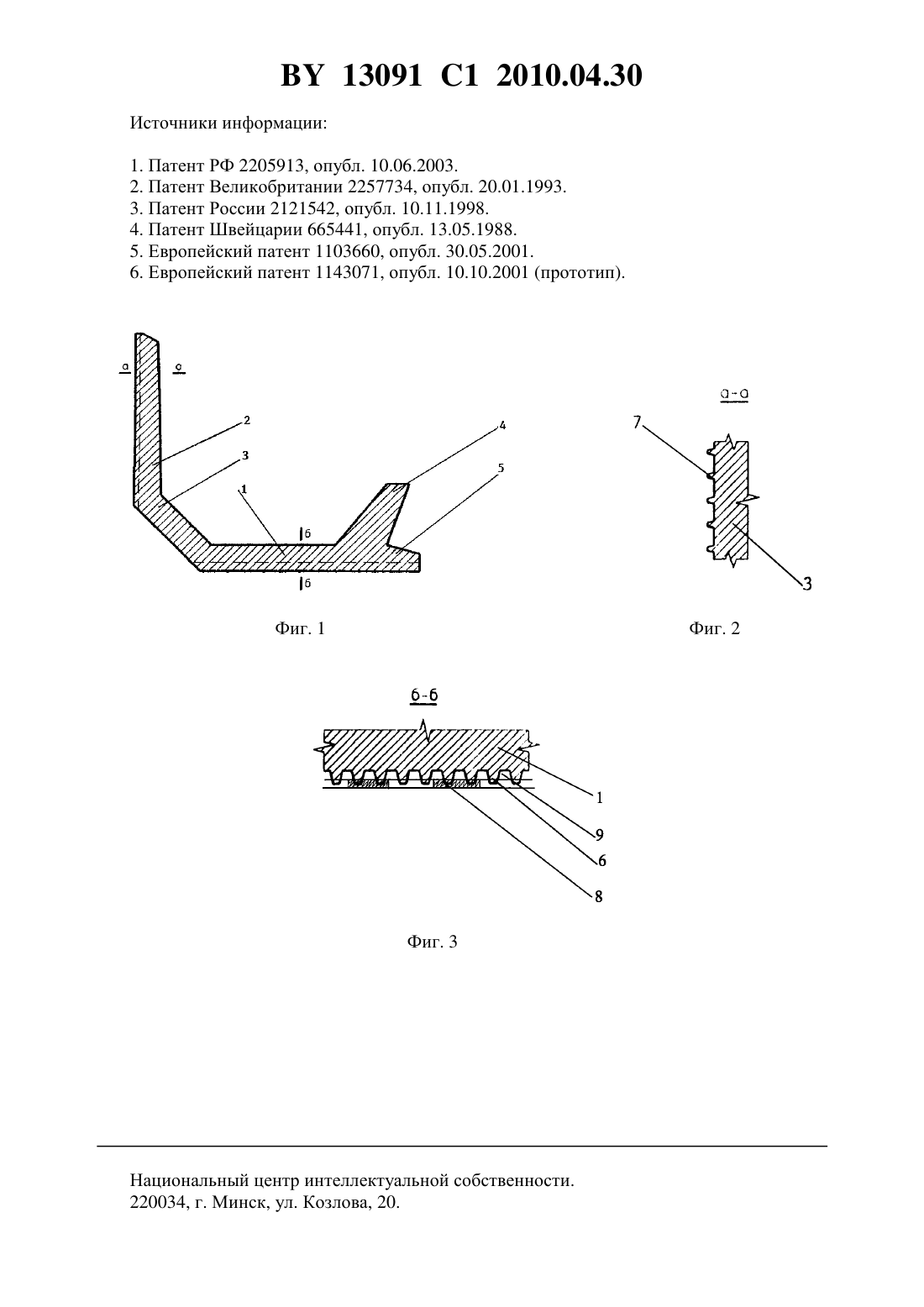

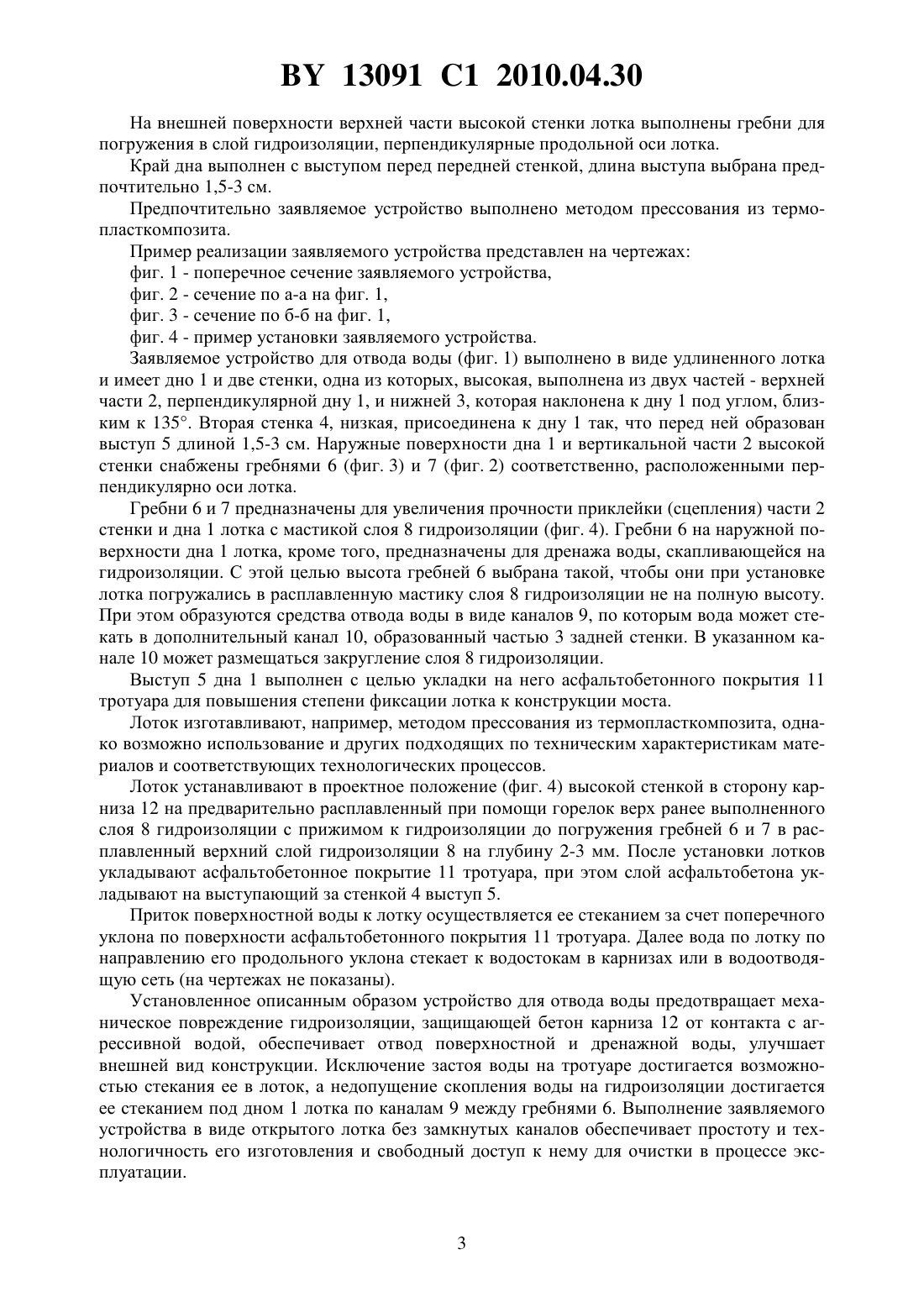

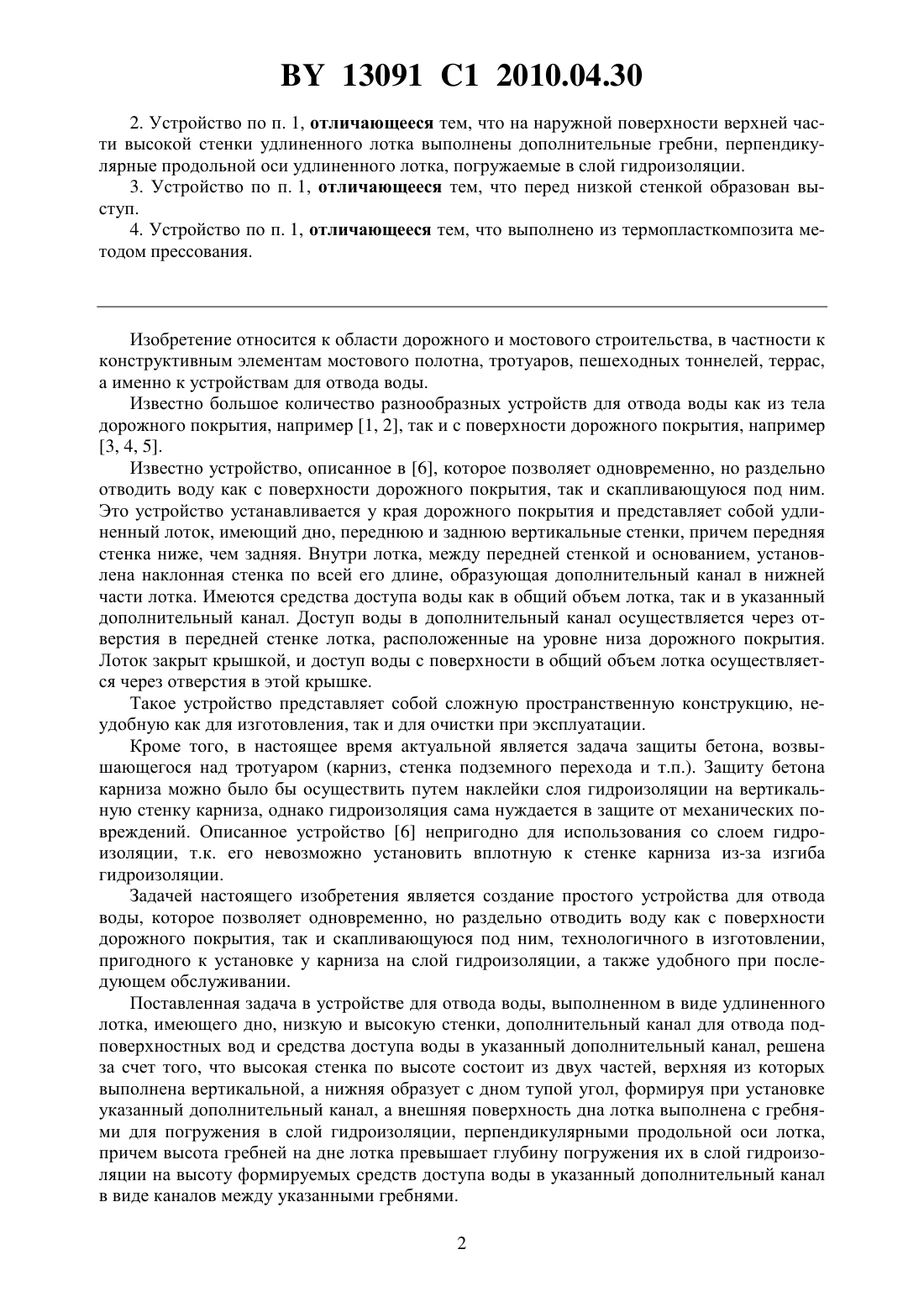

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТВОДА ВОДЫ(71) Заявители Республиканское унитарное предприятие БЕЛГИПРОДОР Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Шкляр Владимир Хаимович Семененко Андрей Владимирович(73) Патентообладатели Республиканское унитарное предприятие БЕЛГИПРОДОР Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) 1. Устройство для отвода воды с дороги или моста, содержащее удлиненный лоток,имеющий дно, высокую и низкую стенки, погружаемый в слой гидроизоляции высокой стенкой в сторону карниза, причем высокая стенка по высоте состоит из двух частей,верхняя часть выполнена перпендикулярной дну, нижняя часть образует с дном тупой угол, формируя при погружении в слой гидроизоляции канал для отвода подповерхностных вод, наружная поверхность дна удлиненного лотка выполнена с гребнями, погружаемыми в слой гидроизоляции, перпендикулярными продольной оси удлиненного лотка, а высота гребней дна лотка больше глубины их погружения в слой гидроизоляции на высоту формируемых при этом средств доступа воды в канал для отвода подповерхностных вод в виде дополнительных каналов, расположенных между указанными гребнями. 13091 1 2010.04.30 2. Устройство по п. 1, отличающееся тем, что на наружной поверхности верхней части высокой стенки удлиненного лотка выполнены дополнительные гребни, перпендикулярные продольной оси удлиненного лотка, погружаемые в слой гидроизоляции. 3. Устройство по п. 1, отличающееся тем, что перед низкой стенкой образован выступ. 4. Устройство по п. 1, отличающееся тем, что выполнено из термопласткомпозита методом прессования. Изобретение относится к области дорожного и мостового строительства, в частности к конструктивным элементам мостового полотна, тротуаров, пешеходных тоннелей, террас,а именно к устройствам для отвода воды. Известно большое количество разнообразных устройств для отвода воды как из тела дорожного покрытия, например 1, 2, так и с поверхности дорожного покрытия, например 3, 4, 5. Известно устройство, описанное в 6, которое позволяет одновременно, но раздельно отводить воду как с поверхности дорожного покрытия, так и скапливающуюся под ним. Это устройство устанавливается у края дорожного покрытия и представляет собой удлиненный лоток, имеющий дно, переднюю и заднюю вертикальные стенки, причем передняя стенка ниже, чем задняя. Внутри лотка, между передней стенкой и основанием, установлена наклонная стенка по всей его длине, образующая дополнительный канал в нижней части лотка. Имеются средства доступа воды как в общий объем лотка, так и в указанный дополнительный канал. Доступ воды в дополнительный канал осуществляется через отверстия в передней стенке лотка, расположенные на уровне низа дорожного покрытия. Лоток закрыт крышкой, и доступ воды с поверхности в общий объем лотка осуществляется через отверстия в этой крышке. Такое устройство представляет собой сложную пространственную конструкцию, неудобную как для изготовления, так и для очистки при эксплуатации. Кроме того, в настоящее время актуальной является задача защиты бетона, возвышающегося над тротуаром (карниз, стенка подземного перехода и т.п.). Защиту бетона карниза можно было бы осуществить путем наклейки слоя гидроизоляции на вертикальную стенку карниза, однако гидроизоляция сама нуждается в защите от механических повреждений. Описанное устройство 6 непригодно для использования со слоем гидроизоляции, т.к. его невозможно установить вплотную к стенке карниза из-за изгиба гидроизоляции. Задачей настоящего изобретения является создание простого устройства для отвода воды, которое позволяет одновременно, но раздельно отводить воду как с поверхности дорожного покрытия, так и скапливающуюся под ним, технологичного в изготовлении,пригодного к установке у карниза на слой гидроизоляции, а также удобного при последующем обслуживании. Поставленная задача в устройстве для отвода воды, выполненном в виде удлиненного лотка, имеющего дно, низкую и высокую стенки, дополнительный канал для отвода подповерхностных вод и средства доступа воды в указанный дополнительный канал, решена за счет того, что высокая стенка по высоте состоит из двух частей, верхняя из которых выполнена вертикальной, а нижняя образует с дном тупой угол, формируя при установке указанный дополнительный канал, а внешняя поверхность дна лотка выполнена с гребнями для погружения в слой гидроизоляции, перпендикулярными продольной оси лотка,причем высота гребней на дне лотка превышает глубину погружения их в слой гидроизоляции на высоту формируемых средств доступа воды в указанный дополнительный канал в виде каналов между указанными гребнями. 2 13091 1 2010.04.30 На внешней поверхности верхней части высокой стенки лотка выполнены гребни для погружения в слой гидроизоляции, перпендикулярные продольной оси лотка. Край дна выполнен с выступом перед передней стенкой, длина выступа выбрана предпочтительно 1,5-3 см. Предпочтительно заявляемое устройство выполнено методом прессования из термопласткомпозита. Пример реализации заявляемого устройства представлен на чертежах фиг. 1 - поперечное сечение заявляемого устройства,фиг. 2 - сечение по а-а на фиг. 1,фиг. 3 - сечение по б-б на фиг. 1,фиг. 4 - пример установки заявляемого устройства. Заявляемое устройство для отвода воды (фиг. 1) выполнено в виде удлиненного лотка и имеет дно 1 и две стенки, одна из которых, высокая, выполнена из двух частей - верхней части 2, перпендикулярной дну 1, и нижней 3, которая наклонена к дну 1 под углом, близким к 135. Вторая стенка 4, низкая, присоединена к дну 1 так, что перед ней образован выступ 5 длиной 1,5-3 см. Наружные поверхности дна 1 и вертикальной части 2 высокой стенки снабжены гребнями 6 (фиг. 3) и 7 (фиг. 2) соответственно, расположенными перпендикулярно оси лотка. Гребни 6 и 7 предназначены для увеличения прочности приклейки (сцепления) части 2 стенки и дна 1 лотка с мастикой слоя 8 гидроизоляции (фиг. 4). Гребни 6 на наружной поверхности дна 1 лотка, кроме того, предназначены для дренажа воды, скапливающейся на гидроизоляции. С этой целью высота гребней 6 выбрана такой, чтобы они при установке лотка погружались в расплавленную мастику слоя 8 гидроизоляции не на полную высоту. При этом образуются средства отвода воды в виде каналов 9, по которым вода может стекать в дополнительный канал 10, образованный частью 3 задней стенки. В указанном канале 10 может размещаться закругление слоя 8 гидроизоляции. Выступ 5 дна 1 выполнен с целью укладки на него асфальтобетонного покрытия 11 тротуара для повышения степени фиксации лотка к конструкции моста. Лоток изготавливают, например, методом прессования из термопласткомпозита, однако возможно использование и других подходящих по техническим характеристикам материалов и соответствующих технологических процессов. Лоток устанавливают в проектное положение (фиг. 4) высокой стенкой в сторону карниза 12 на предварительно расплавленный при помощи горелок верх ранее выполненного слоя 8 гидроизоляции с прижимом к гидроизоляции до погружения гребней 6 и 7 в расплавленный верхний слой гидроизоляции 8 на глубину 2-3 мм. После установки лотков укладывают асфальтобетонное покрытие 11 тротуара, при этом слой асфальтобетона укладывают на выступающий за стенкой 4 выступ 5. Приток поверхностной воды к лотку осуществляется ее стеканием за счет поперечного уклона по поверхности асфальтобетонного покрытия 11 тротуара. Далее вода по лотку по направлению его продольного уклона стекает к водостокам в карнизах или в водоотводящую сеть (на чертежах не показаны). Установленное описанным образом устройство для отвода воды предотвращает механическое повреждение гидроизоляции, защищающей бетон карниза 12 от контакта с агрессивной водой, обеспечивает отвод поверхностной и дренажной воды, улучшает внешней вид конструкции. Исключение застоя воды на тротуаре достигается возможностью стекания ее в лоток, а недопущение скопления воды на гидроизоляции достигается ее стеканием под дном 1 лотка по каналам 9 между гребнями 6. Выполнение заявляемого устройства в виде открытого лотка без замкнутых каналов обеспечивает простоту и технологичность его изготовления и свободный доступ к нему для очистки в процессе эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
