Устройство для снятия защитной пленки с посевов овощных культур

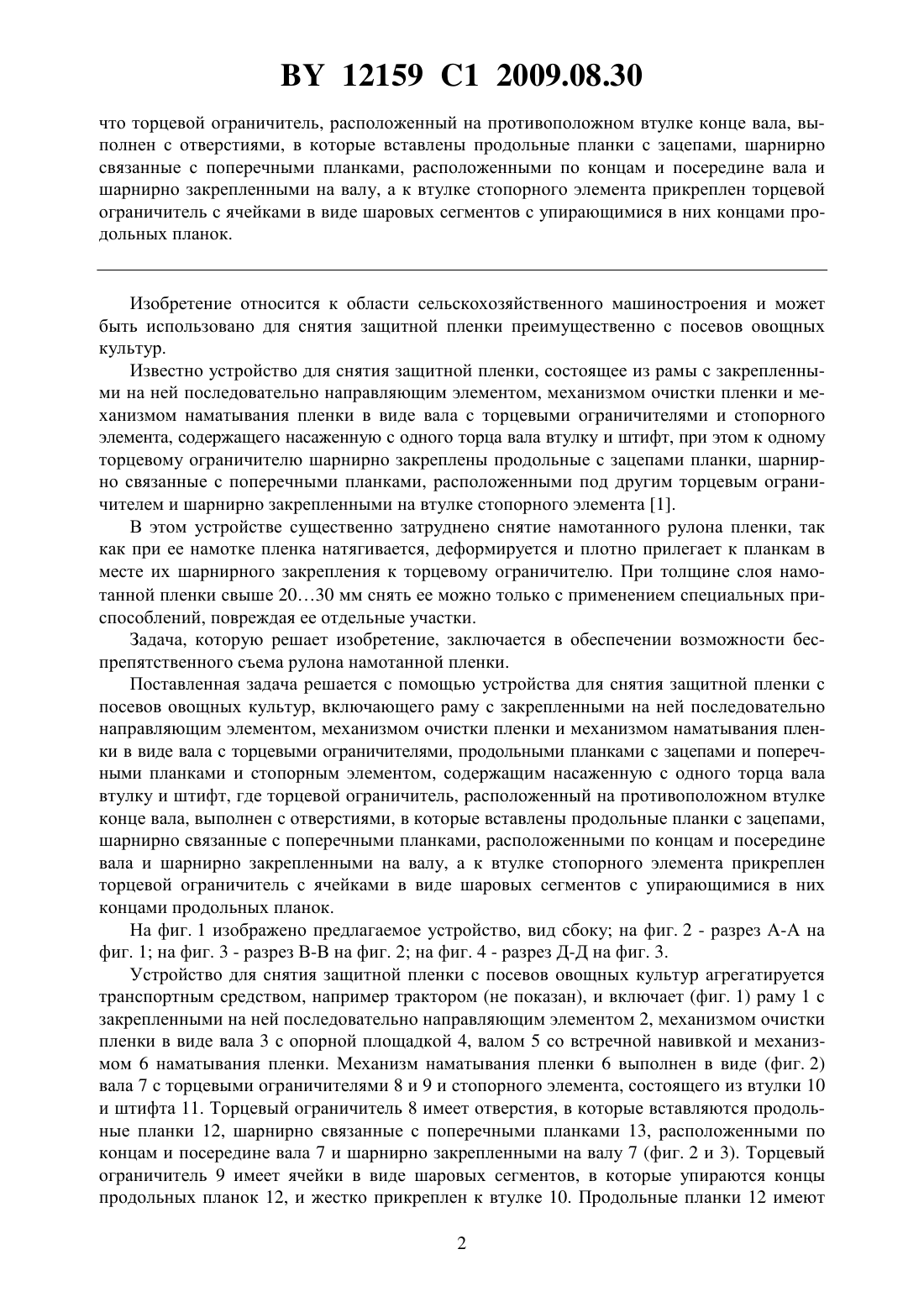

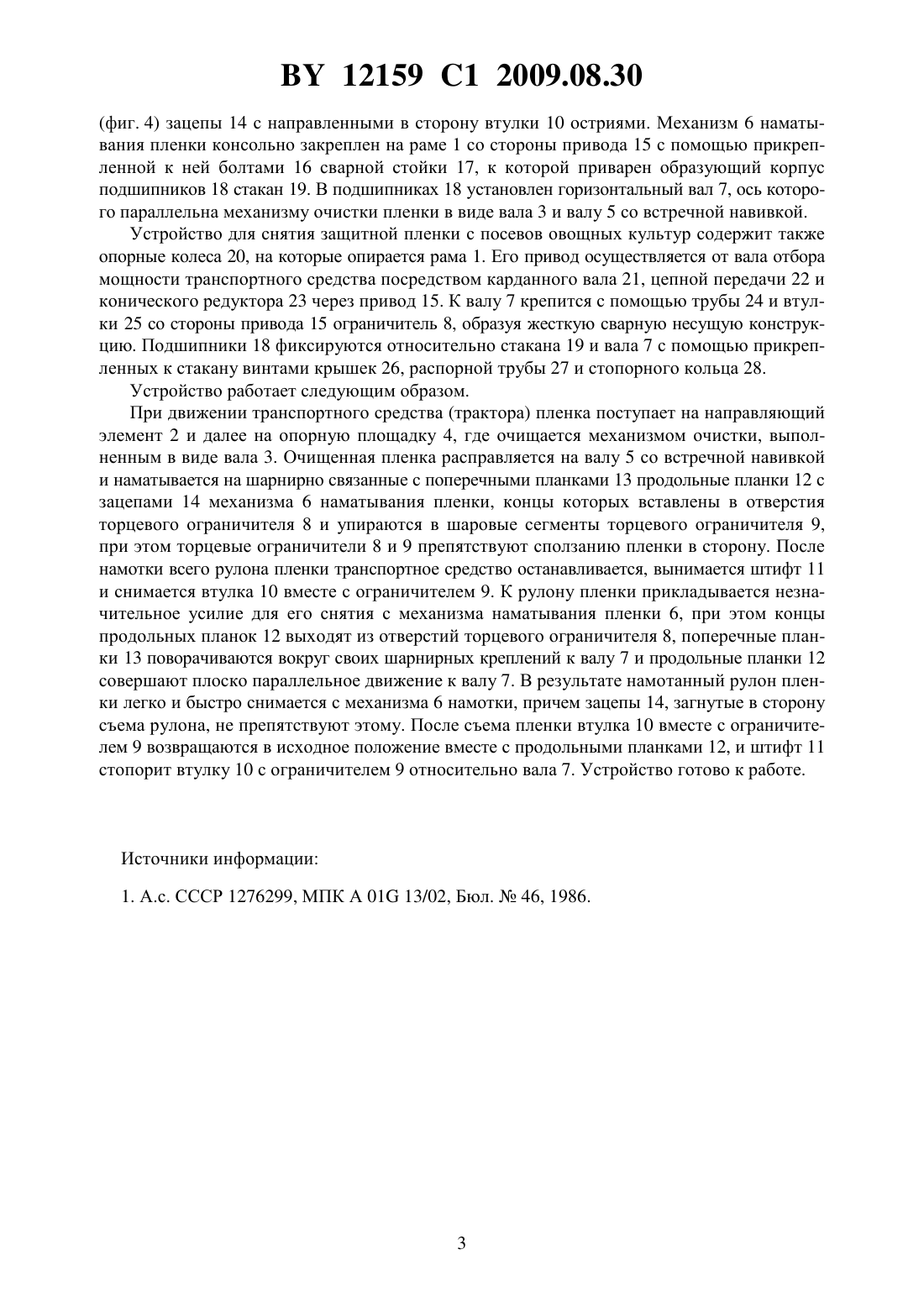

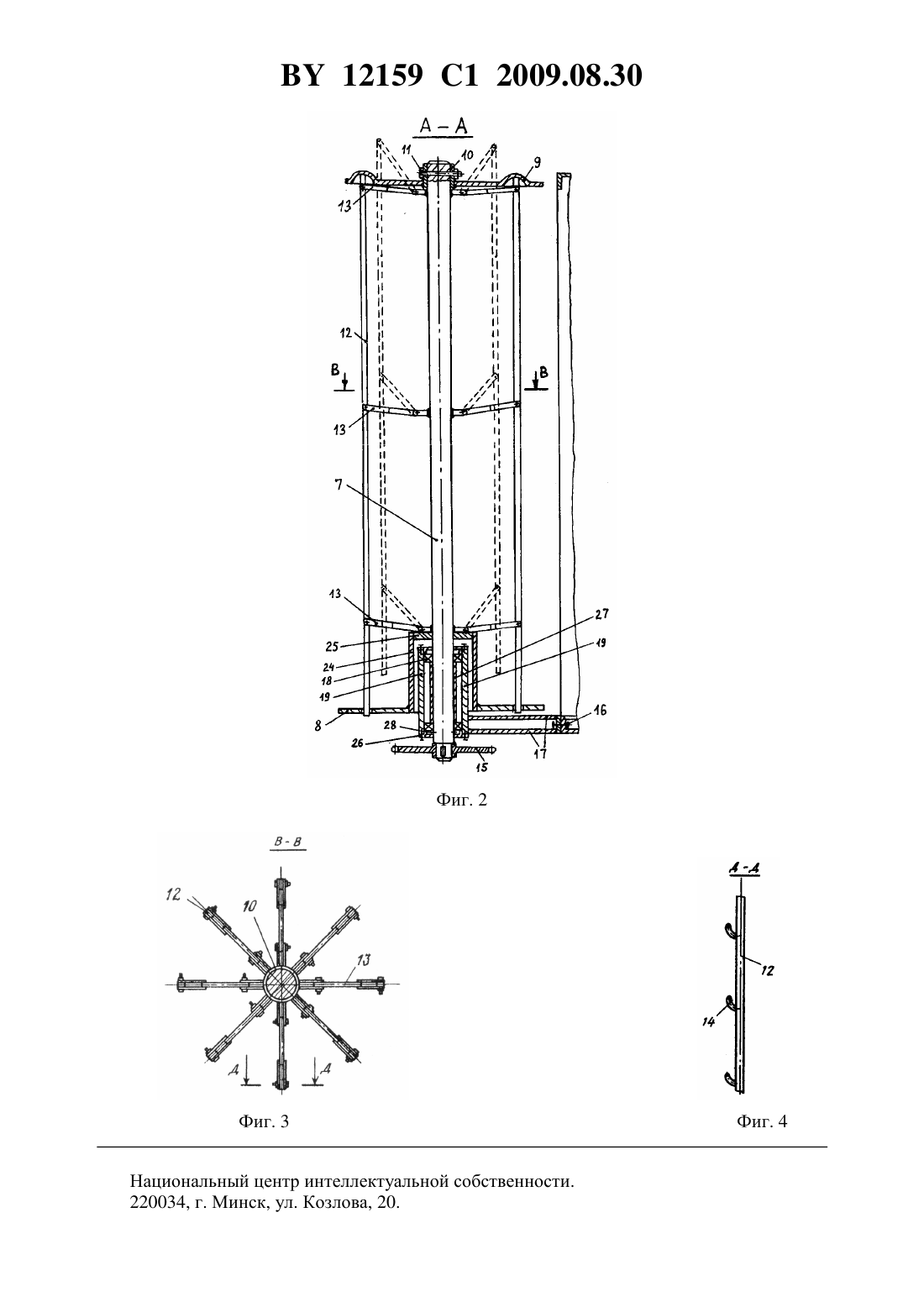

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СНЯТИЯ ЗАЩИТНОЙ ПЛЕНКИ С ПОСЕВОВ ОВОЩНЫХ КУЛЬТУР(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для снятия защитной пленки с посевов овощных культур, включающее раму с закрепленными на ней последовательно направляющим элементом, механизмом очистки пленки и механизмом наматывания пленки в виде вала с торцевыми ограничителями, продольными планками с зацепами и поперечными планками и стопорным элементом, содержащим насаженную с одного торца вала втулку и штифт, отличающееся тем, Фиг. 1 12159 1 2009.08.30 что торцевой ограничитель, расположенный на противоположном втулке конце вала, выполнен с отверстиями, в которые вставлены продольные планки с зацепами, шарнирно связанные с поперечными планками, расположенными по концам и посередине вала и шарнирно закрепленными на валу, а к втулке стопорного элемента прикреплен торцевой ограничитель с ячейками в виде шаровых сегментов с упирающимися в них концами продольных планок. Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано для снятия защитной пленки преимущественно с посевов овощных культур. Известно устройство для снятия защитной пленки, состоящее из рамы с закрепленными на ней последовательно направляющим элементом, механизмом очистки пленки и механизмом наматывания пленки в виде вала с торцевыми ограничителями и стопорного элемента, содержащего насаженную с одного торца вала втулку и штифт, при этом к одному торцевому ограничителю шарнирно закреплены продольные с зацепами планки, шарнирно связанные с поперечными планками, расположенными под другим торцевым ограничителем и шарнирно закрепленными на втулке стопорного элемента 1. В этом устройстве существенно затруднено снятие намотанного рулона пленки, так как при ее намотке пленка натягивается, деформируется и плотно прилегает к планкам в месте их шарнирного закрепления к торцевому ограничителю. При толщине слоя намотанной пленки свыше 2030 мм снять ее можно только с применением специальных приспособлений, повреждая ее отдельные участки. Задача, которую решает изобретение, заключается в обеспечении возможности беспрепятственного съема рулона намотанной пленки. Поставленная задача решается с помощью устройства для снятия защитной пленки с посевов овощных культур, включающего раму с закрепленными на ней последовательно направляющим элементом, механизмом очистки пленки и механизмом наматывания пленки в виде вала с торцевыми ограничителями, продольными планками с зацепами и поперечными планками и стопорным элементом, содержащим насаженную с одного торца вала втулку и штифт, где торцевой ограничитель, расположенный на противоположном втулке конце вала, выполнен с отверстиями, в которые вставлены продольные планки с зацепами,шарнирно связанные с поперечными планками, расположенными по концам и посередине вала и шарнирно закрепленными на валу, а к втулке стопорного элемента прикреплен торцевой ограничитель с ячейками в виде шаровых сегментов с упирающимися в них концами продольных планок. На фиг. 1 изображено предлагаемое устройство, вид сбоку на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез В-В на фиг. 2 на фиг. 4 - разрез Д-Д на фиг. 3. Устройство для снятия защитной пленки с посевов овощных культур агрегатируется транспортным средством, например трактором (не показан), и включает (фиг. 1) раму 1 с закрепленными на ней последовательно направляющим элементом 2, механизмом очистки пленки в виде вала 3 с опорной площадкой 4, валом 5 со встречной навивкой и механизмом 6 наматывания пленки. Механизм наматывания пленки 6 выполнен в виде (фиг. 2) вала 7 с торцевыми ограничителями 8 и 9 и стопорного элемента, состоящего из втулки 10 и штифта 11. Торцевый ограничитель 8 имеет отверстия, в которые вставляются продольные планки 12, шарнирно связанные с поперечными планками 13, расположенными по концам и посередине вала 7 и шарнирно закрепленными на валу 7 (фиг. 2 и 3). Торцевый ограничитель 9 имеет ячейки в виде шаровых сегментов, в которые упираются концы продольных планок 12, и жестко прикреплен к втулке 10. Продольные планки 12 имеют 2(фиг. 4) зацепы 14 с направленными в сторону втулки 10 остриями. Механизм 6 наматывания пленки консольно закреплен на раме 1 со стороны привода 15 с помощью прикрепленной к ней болтами 16 сварной стойки 17, к которой приварен образующий корпус подшипников 18 стакан 19. В подшипниках 18 установлен горизонтальный вал 7, ось которого параллельна механизму очистки пленки в виде вала 3 и валу 5 со встречной навивкой. Устройство для снятия защитной пленки с посевов овощных культур содержит также опорные колеса 20, на которые опирается рама 1. Его привод осуществляется от вала отбора мощности транспортного средства посредством карданного вала 21, цепной передачи 22 и конического редуктора 23 через привод 15. К валу 7 крепится с помощью трубы 24 и втулки 25 со стороны привода 15 ограничитель 8, образуя жесткую сварную несущую конструкцию. Подшипники 18 фиксируются относительно стакана 19 и вала 7 с помощью прикрепленных к стакану винтами крышек 26, распорной трубы 27 и стопорного кольца 28. Устройство работает следующим образом. При движении транспортного средства (трактора) пленка поступает на направляющий элемент 2 и далее на опорную площадку 4, где очищается механизмом очистки, выполненным в виде вала 3. Очищенная пленка расправляется на валу 5 со встречной навивкой и наматывается на шарнирно связанные с поперечными планками 13 продольные планки 12 с зацепами 14 механизма 6 наматывания пленки, концы которых вставлены в отверстия торцевого ограничителя 8 и упираются в шаровые сегменты торцевого ограничителя 9,при этом торцевые ограничители 8 и 9 препятствуют сползанию пленки в сторону. После намотки всего рулона пленки транспортное средство останавливается, вынимается штифт 11 и снимается втулка 10 вместе с ограничителем 9. К рулону пленки прикладывается незначительное усилие для его снятия с механизма наматывания пленки 6, при этом концы продольных планок 12 выходят из отверстий торцевого ограничителя 8, поперечные планки 13 поворачиваются вокруг своих шарнирных креплений к валу 7 и продольные планки 12 совершают плоско параллельное движение к валу 7. В результате намотанный рулон пленки легко и быстро снимается с механизма 6 намотки, причем зацепы 14, загнутые в сторону съема рулона, не препятствуют этому. После съема пленки втулка 10 вместе с ограничителем 9 возвращаются в исходное положение вместе с продольными планками 12, и штифт 11 стопорит втулку 10 с ограничителем 9 относительно вала 7. Устройство готово к работе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
