Блок замены электронно-оптического преобразователя

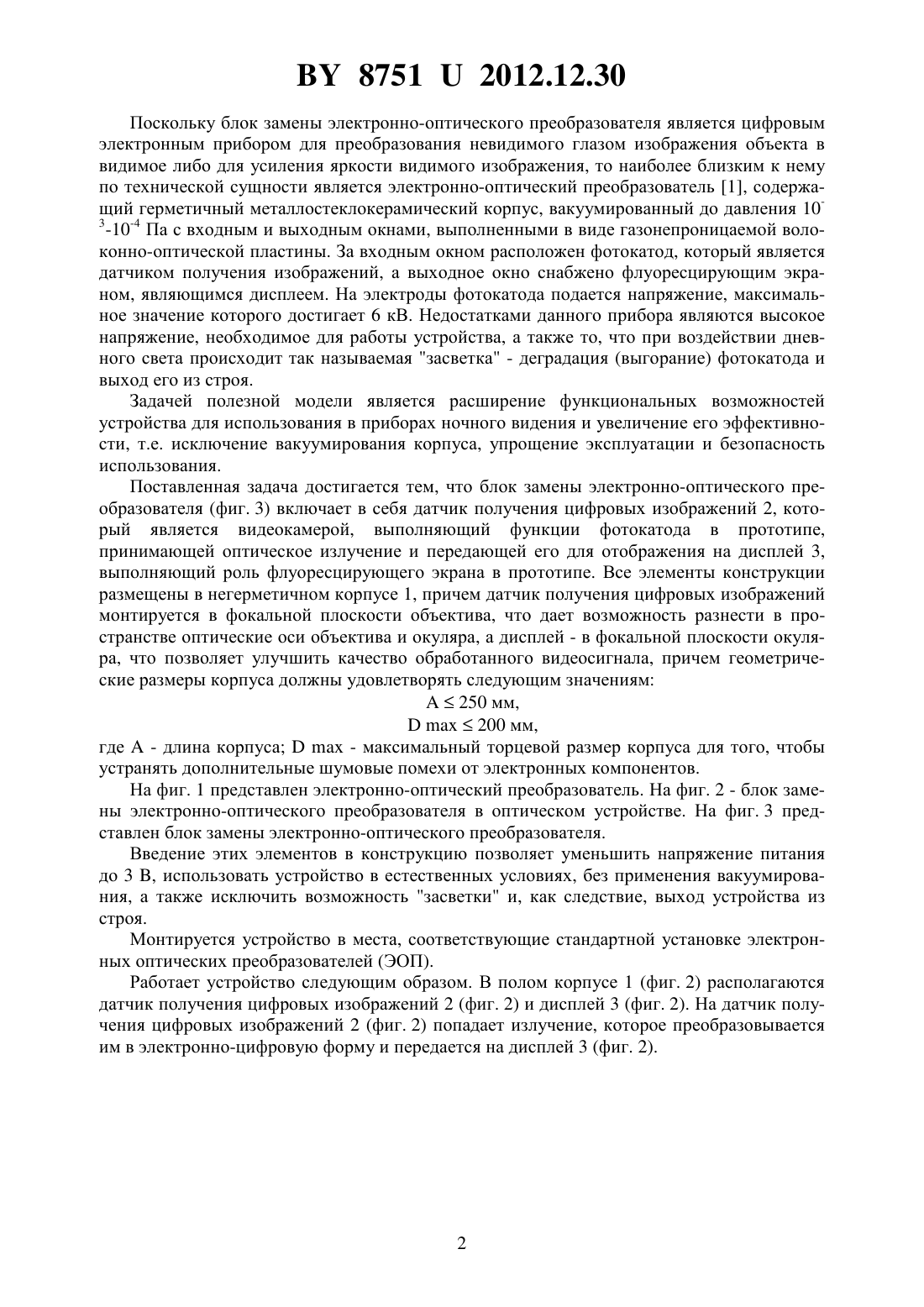

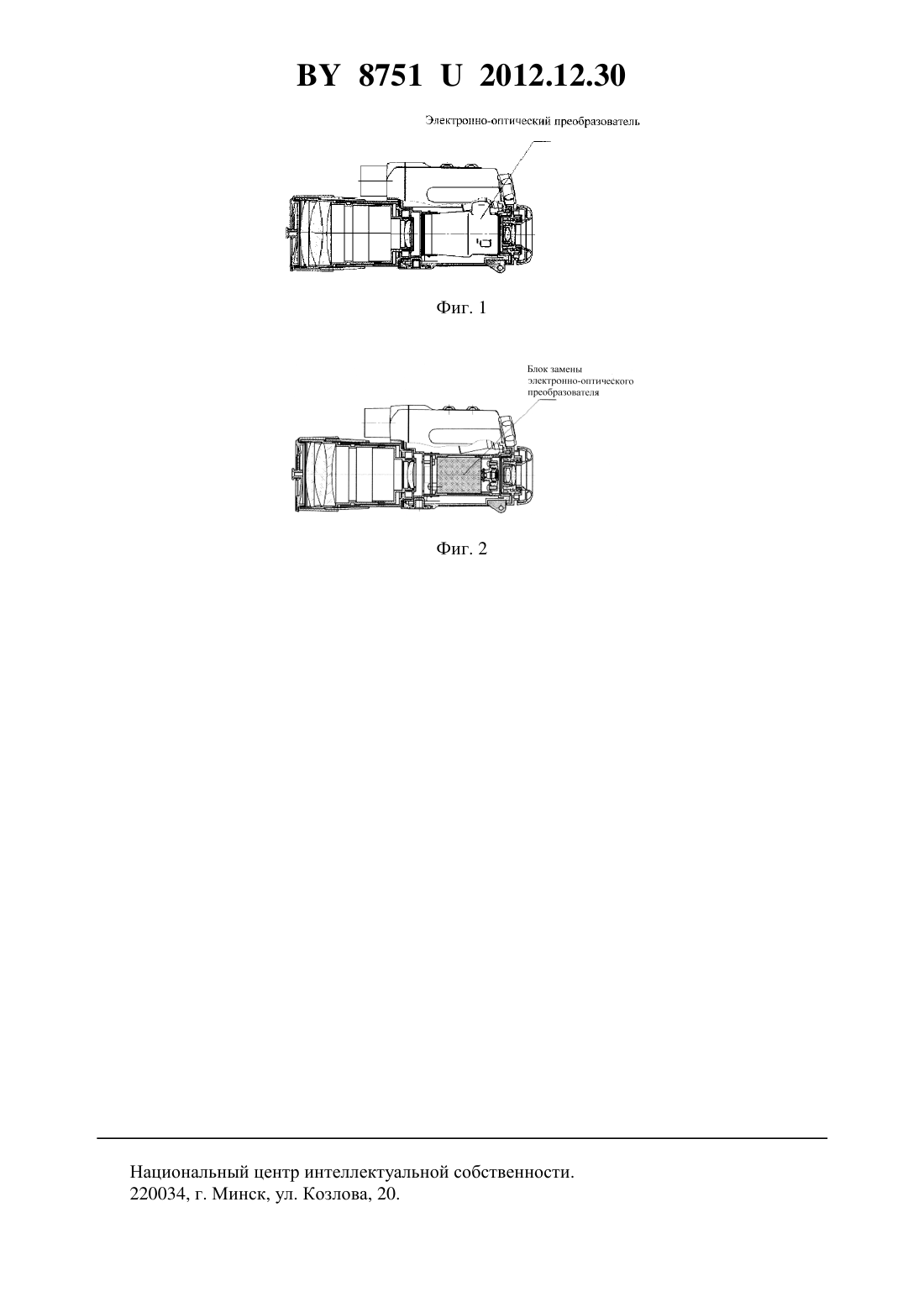

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Иностранное частное производственное унитарное предприятие БЕЛТЕКС ОПТИК компании Сайбир Оптикс(72) Автор Ольшевский Александр Петрович(73) Патентообладатель Иностранное частное производственное унитарное предприятие БЕЛТЕКС ОПТИК компании Сайбир Оптикс(57) 1. Блок замены электронно-оптического преобразователя, преимущественно для приборов ночного видения, состоящий из полого корпуса, в котором вмонтировано не менее одного датчика получения цифровых изображений и не менее одного дисплея, отличающийся тем, что длина корпуса не превышает 250 мм, а максимальный торцевой размер корпуса не превышает 200 мм. 2. Блок замены электронно-оптического преобразователя, преимущественно для приборов ночного видения по п. 1, отличающийся тем, что датчик получения цифровых изображений располагается в фокальной плоскости объектива, причем дисплей располагается в фокальной плоскости окуляра.(56) 1. Патент Российской Федерации 2187169, 2000 (прототип). Фиг. 3 Полезная модель относится к электронно-цифровой технике, в частности к цифровым электронно-оптическим преобразователям изображения (ЦЭОП), используемым для электронно-цифрового преобразования, масштабирования и усиления оптических сигналов. 87512012.12.30 Поскольку блок замены электронно-оптического преобразователя является цифровым электронным прибором для преобразования невидимого глазом изображения объекта в видимое либо для усиления яркости видимого изображения, то наиболее близким к нему по технической сущности является электронно-оптический преобразователь 1, содержащий герметичный металлостеклокерамический корпус, вакуумированный до давления 103-10-4 Па с входным и выходным окнами, выполненными в виде газонепроницаемой волоконно-оптической пластины. За входным окном расположен фотокатод, который является датчиком получения изображений, а выходное окно снабжено флуоресцирующим экраном, являющимся дисплеем. На электроды фотокатода подается напряжение, максимальное значение которого достигает 6 кВ. Недостатками данного прибора являются высокое напряжение, необходимое для работы устройства, а также то, что при воздействии дневного света происходит так называемая засветка - деградация (выгорание) фотокатода и выход его из строя. Задачей полезной модели является расширение функциональных возможностей устройства для использования в приборах ночного видения и увеличение его эффективности, т.е. исключение вакуумирования корпуса, упрощение эксплуатации и безопасность использования. Поставленная задача достигается тем, что блок замены электронно-оптического преобразователя (фиг. 3) включает в себя датчик получения цифровых изображений 2, который является видеокамерой, выполняющий функции фотокатода в прототипе,принимающей оптическое излучение и передающей его для отображения на дисплей 3,выполняющий роль флуоресцирующего экрана в прототипе. Все элементы конструкции размещены в негерметичном корпусе 1, причем датчик получения цифровых изображений монтируется в фокальной плоскости объектива, что дает возможность разнести в пространстве оптические оси объектива и окуляра, а дисплей - в фокальной плоскости окуляра, что позволяет улучшить качество обработанного видеосигнала, причем геометрические размеры корпуса должны удовлетворять следующим значениям 250 мм,200 мм,где- длина корпуса- максимальный торцевой размер корпуса для того, чтобы устранять дополнительные шумовые помехи от электронных компонентов. На фиг. 1 представлен электронно-оптический преобразователь. На фиг. 2 - блок замены электронно-оптического преобразователя в оптическом устройстве. На фиг. 3 представлен блок замены электронно-оптического преобразователя. Введение этих элементов в конструкцию позволяет уменьшить напряжение питания до 3 , использовать устройство в естественных условиях, без применения вакуумирования, а также исключить возможность засветки и, как следствие, выход устройства из строя. Монтируется устройство в места, соответствующие стандартной установке электронных оптических преобразователей (ЭОП). Работает устройство следующим образом. В полом корпусе 1 (фиг. 2) располагаются датчик получения цифровых изображений 2 (фиг. 2) и дисплей 3 (фиг. 2). На датчик получения цифровых изображений 2 (фиг. 2) попадает излучение, которое преобразовывается им в электронно-цифровую форму и передается на дисплей 3 (фиг. 2). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
