Излучатель лазера

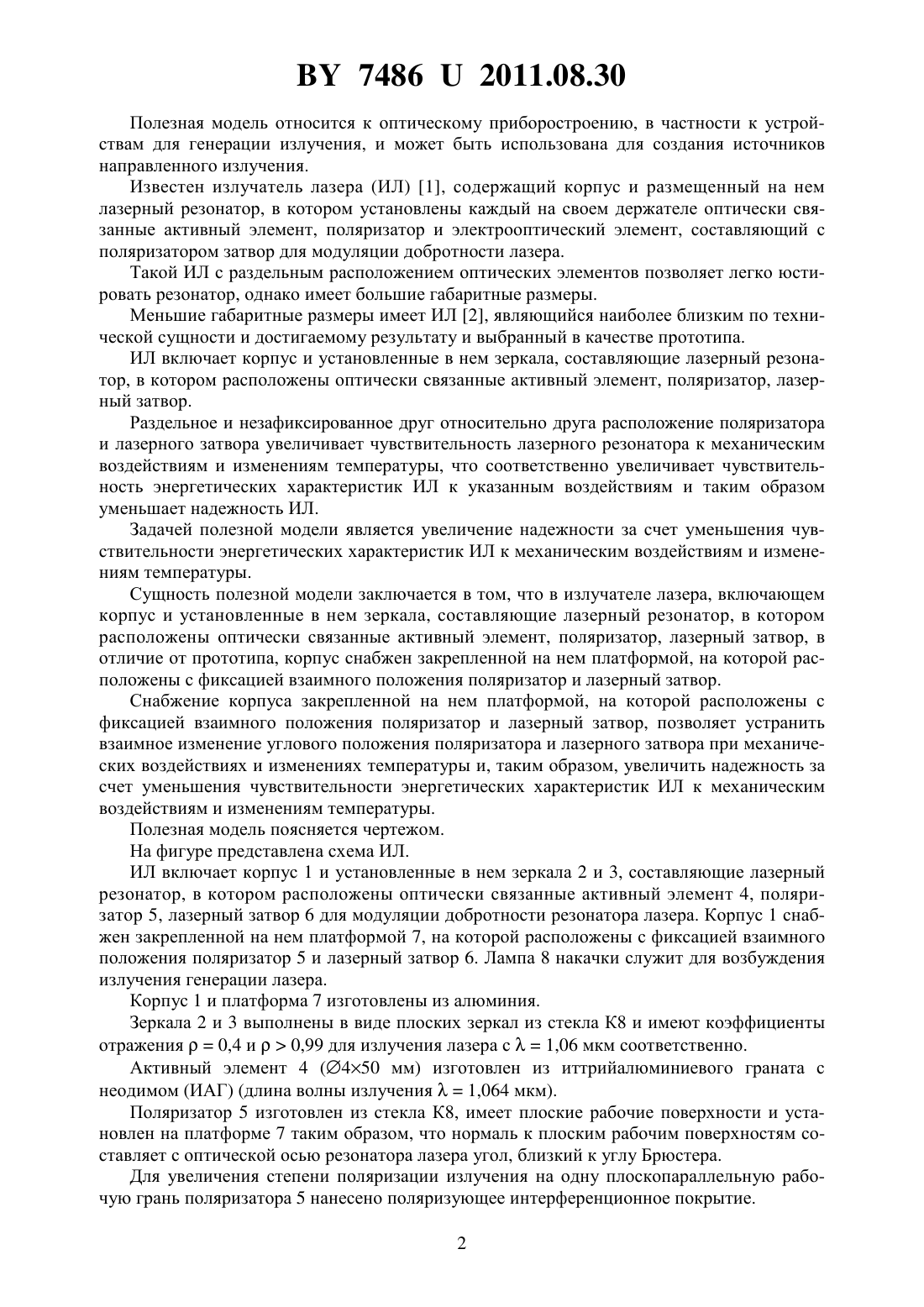

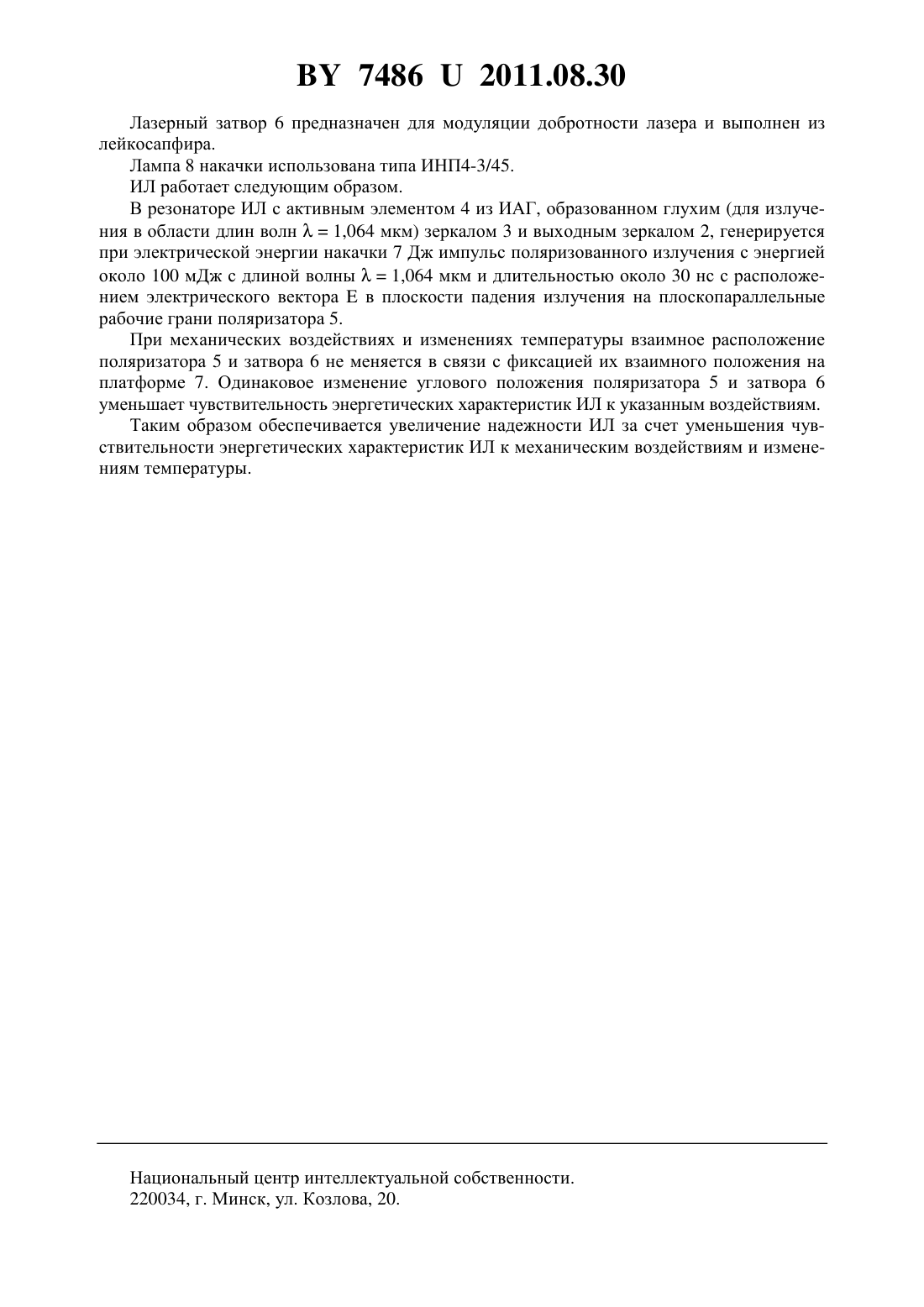

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Михайлов Юрий Тимофеевич Неменнок Александр Иванович Хуторщиков Алексей Вадимович Тареев Анатолий Михайлович Топленикова Татьяна Васильевна(73) Патентообладатель Открытое акционерное общество Пеленг(57) Излучатель лазера, включающий корпус и установленные в нем зеркала, составляющие лазерный резонатор, в котором расположены оптически связанные активный элемент,поляризатор, лазерный затвор, отличающийся тем, что корпус снабжен закрепленной на нем платформой, на которой расположены с фиксацией взаимного положения поляризатор и лазерный затвор.(56) 1. //529.. - С. 9-11, 42-46. 2. Патент на полезную модель 4115 от 21.06.07 (прототип). 74862011.08.30 Полезная модель относится к оптическому приборостроению, в частности к устройствам для генерации излучения, и может быть использована для создания источников направленного излучения. Известен излучатель лазера (ИЛ) 1, содержащий корпус и размещенный на нем лазерный резонатор, в котором установлены каждый на своем держателе оптически связанные активный элемент, поляризатор и электрооптический элемент, составляющий с поляризатором затвор для модуляции добротности лазера. Такой ИЛ с раздельным расположением оптических элементов позволяет легко юстировать резонатор, однако имеет большие габаритные размеры. Меньшие габаритные размеры имеет ИЛ 2, являющийся наиболее близким по технической сущности и достигаемому результату и выбранный в качестве прототипа. ИЛ включает корпус и установленные в нем зеркала, составляющие лазерный резонатор, в котором расположены оптически связанные активный элемент, поляризатор, лазерный затвор. Раздельное и незафиксированное друг относительно друга расположение поляризатора и лазерного затвора увеличивает чувствительность лазерного резонатора к механическим воздействиям и изменениям температуры, что соответственно увеличивает чувствительность энергетических характеристик ИЛ к указанным воздействиям и таким образом уменьшает надежность ИЛ. Задачей полезной модели является увеличение надежности за счет уменьшения чувствительности энергетических характеристик ИЛ к механическим воздействиям и изменениям температуры. Сущность полезной модели заключается в том, что в излучателе лазера, включающем корпус и установленные в нем зеркала, составляющие лазерный резонатор, в котором расположены оптически связанные активный элемент, поляризатор, лазерный затвор, в отличие от прототипа, корпус снабжен закрепленной на нем платформой, на которой расположены с фиксацией взаимного положения поляризатор и лазерный затвор. Снабжение корпуса закрепленной на нем платформой, на которой расположены с фиксацией взаимного положения поляризатор и лазерный затвор, позволяет устранить взаимное изменение углового положения поляризатора и лазерного затвора при механических воздействиях и изменениях температуры и, таким образом, увеличить надежность за счет уменьшения чувствительности энергетических характеристик ИЛ к механическим воздействиям и изменениям температуры. Полезная модель поясняется чертежом. На фигуре представлена схема ИЛ. ИЛ включает корпус 1 и установленные в нем зеркала 2 и 3, составляющие лазерный резонатор, в котором расположены оптически связанные активный элемент 4, поляризатор 5, лазерный затвор 6 для модуляции добротности резонатора лазера. Корпус 1 снабжен закрепленной на нем платформой 7, на которой расположены с фиксацией взаимного положения поляризатор 5 и лазерный затвор 6. Лампа 8 накачки служит для возбуждения излучения генерации лазера. Корпус 1 и платформа 7 изготовлены из алюминия. Зеркала 2 и 3 выполнены в виде плоских зеркал из стекла К 8 и имеют коэффициенты отражения 0,4 и 0,99 для излучения лазера с 1,06 мкм соответственно. Активный элемент 4 (450 мм) изготовлен из иттрийалюминиевого граната с неодимом (ИАГ) (длина волны излучения 1,064 мкм). Поляризатор 5 изготовлен из стекла К 8, имеет плоские рабочие поверхности и установлен на платформе 7 таким образом, что нормаль к плоским рабочим поверхностям составляет с оптической осью резонатора лазера угол, близкий к углу Брюстера. Для увеличения степени поляризации излучения на одну плоскопараллельную рабочую грань поляризатора 5 нанесено поляризующее интерференционное покрытие. 2 74862011.08.30 Лазерный затвор 6 предназначен для модуляции добротности лазера и выполнен из лейкосапфира. Лампа 8 накачки использована типа ИНП 4-3/45. ИЛ работает следующим образом. В резонаторе ИЛ с активным элементом 4 из ИАГ, образованном глухим (для излучения в области длин волн 1,064 мкм) зеркалом 3 и выходным зеркалом 2, генерируется при электрической энергии накачки 7 Дж импульс поляризованного излучения с энергией около 100 мДж с длиной волны 1,064 мкм и длительностью около 30 нс с расположением электрического векторав плоскости падения излучения на плоскопараллельные рабочие грани поляризатора 5. При механических воздействиях и изменениях температуры взаимное расположение поляризатора 5 и затвора 6 не меняется в связи с фиксацией их взаимного положения на платформе 7. Одинаковое изменение углового положения поляризатора 5 и затвора 6 уменьшает чувствительность энергетических характеристик ИЛ к указанным воздействиям. Таким образом обеспечивается увеличение надежности ИЛ за счет уменьшения чувствительности энергетических характеристик ИЛ к механическим воздействиям и изменениям температуры. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
