Сигарета без фильтра

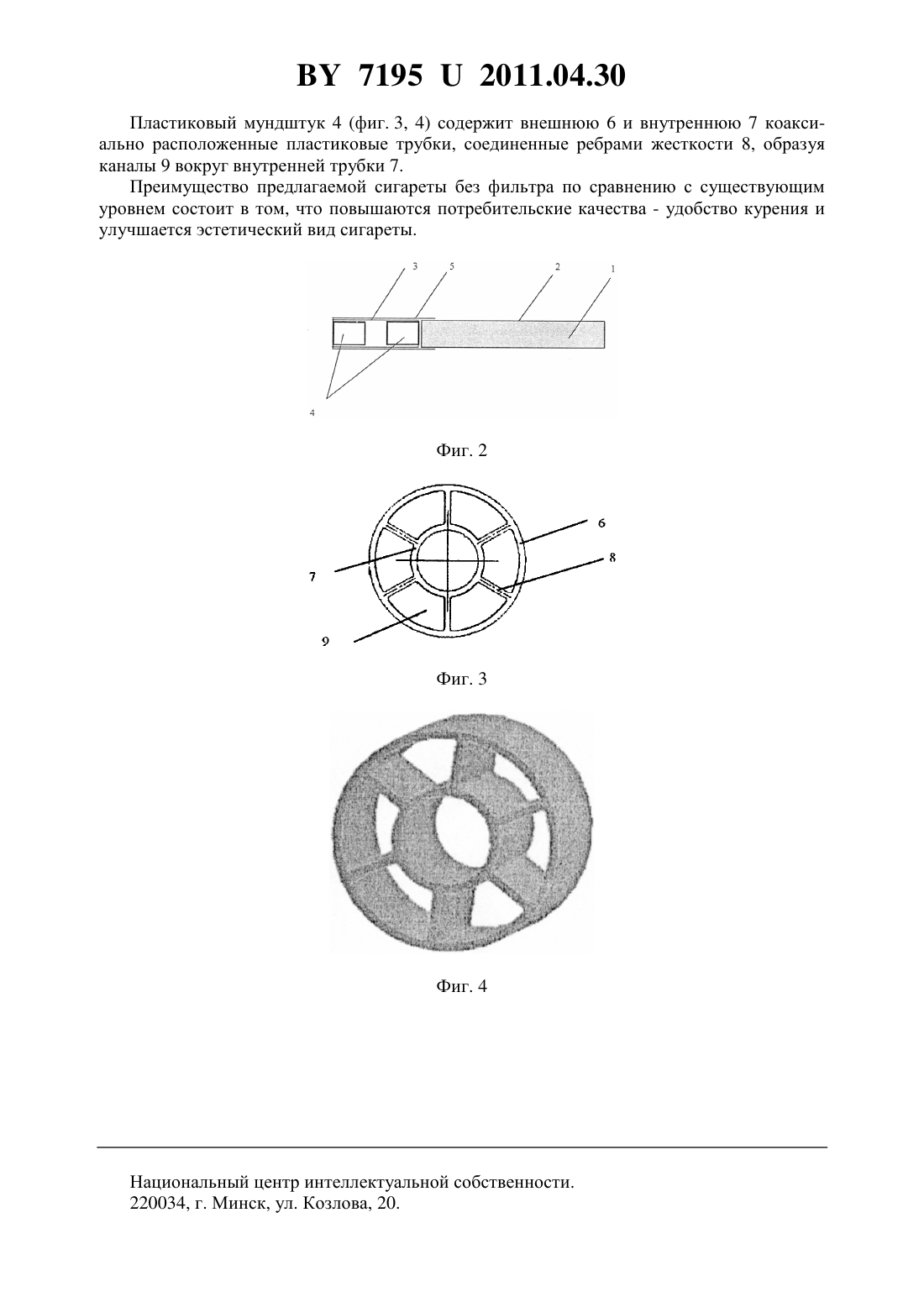

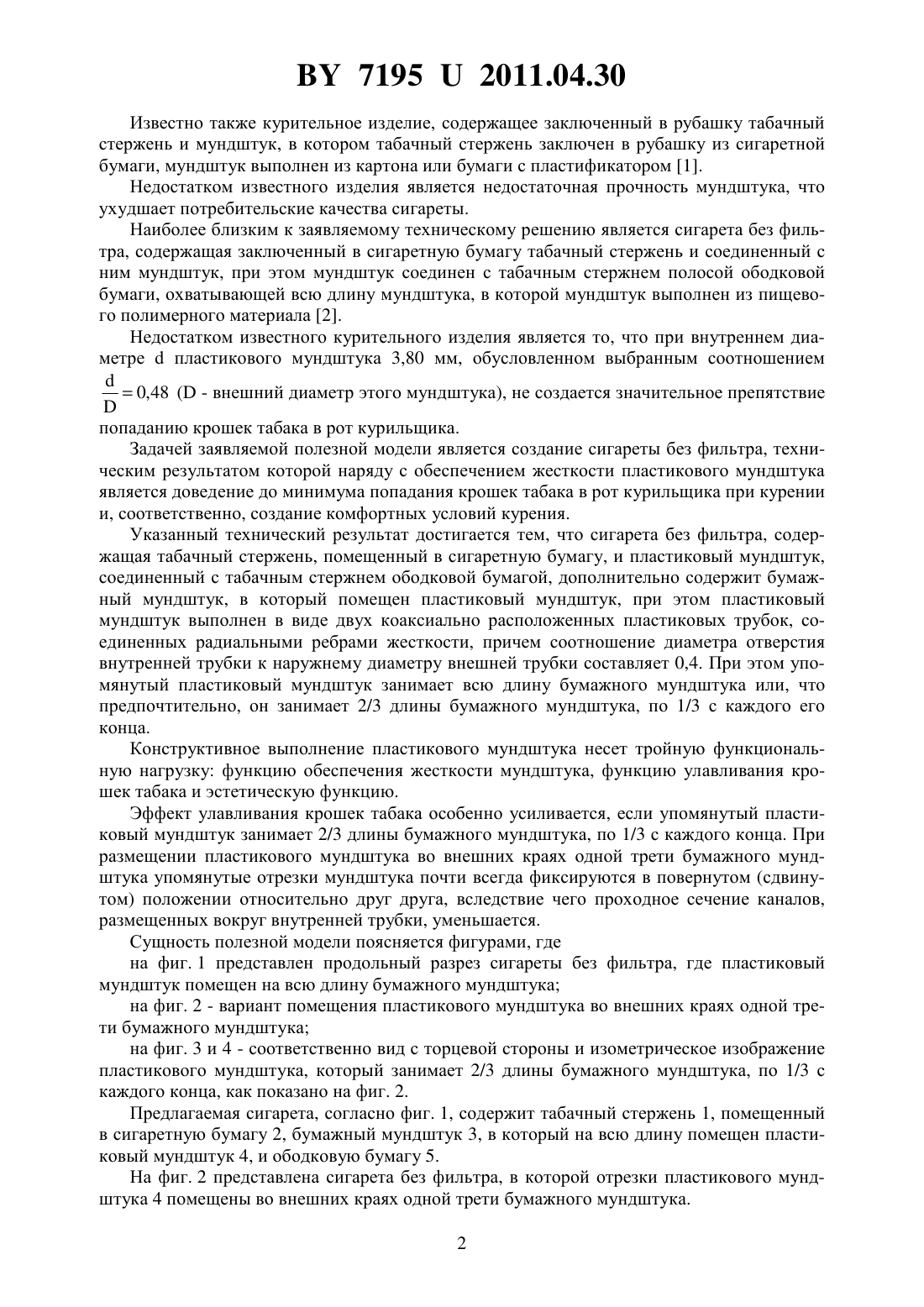

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Эллайд Глобал Тобакко Лтд(73) Патентообладатель Эллайд Глобал Тобакко Лтд(57) 1. Сигарета без фильтра, содержащая табачный стержень, помещенный в сигаретную бумагу, и пластиковый мундштук, соединенный с табачным стержнем ободковой бумагой,отличающаяся тем, что она дополнительно содержит бумажный мундштук, в который помещен пластиковый мундштук, при этом пластиковый мундштук выполнен в виде двух коаксиально расположенных пластиковых трубок, соединенных радиальными ребрами жесткости, причем соотношение диаметра отверстия внутренней трубки к наружному диаметру внешней трубки составляет 0,4. 2. Сигарета по п. 1, отличающаяся тем, что упомянутый пластиковый мундштук занимает всю длину бумажного мундштука. 3. Сигарета по п. 1, отличающаяся тем, что упомянутый пластиковый мундштук занимает 2/3 длины бумажного мундштука, по 1/3 с каждого конца. Полезная модель относится к табачной промышленности и может быть использована при производстве сигарет без фильтра. Известна сигарета без фильтра Кемел , Джи Ти Интернейшнал, содержащая табачный стержень, помещенный в сигаретную бумагу. 71952011.04.30 Известно также курительное изделие, содержащее заключенный в рубашку табачный стержень и мундштук, в котором табачный стержень заключен в рубашку из сигаретной бумаги, мундштук выполнен из картона или бумаги с пластификатором 1. Недостатком известного изделия является недостаточная прочность мундштука, что ухудшает потребительские качества сигареты. Наиболее близким к заявляемому техническому решению является сигарета без фильтра, содержащая заключенный в сигаретную бумагу табачный стержень и соединенный с ним мундштук, при этом мундштук соединен с табачным стержнем полосой ободковой бумаги, охватывающей всю длину мундштука, в которой мундштук выполнен из пищевого полимерного материала 2. Недостатком известного курительного изделия является то, что при внутреннем диаметрепластикового мундштука 3,80 мм, обусловленном выбранным соотношением 0,48 ( - внешний диаметр этого мундштука), не создается значительное препятствие попаданию крошек табака в рот курильщика. Задачей заявляемой полезной модели является создание сигареты без фильтра, техническим результатом которой наряду с обеспечением жесткости пластикового мундштука является доведение до минимума попадания крошек табака в рот курильщика при курении и, соответственно, создание комфортных условий курения. Указанный технический результат достигается тем, что сигарета без фильтра, содержащая табачный стержень, помещенный в сигаретную бумагу, и пластиковый мундштук,соединенный с табачным стержнем ободковой бумагой, дополнительно содержит бумажный мундштук, в который помещен пластиковый мундштук, при этом пластиковый мундштук выполнен в виде двух коаксиально расположенных пластиковых трубок, соединенных радиальными ребрами жесткости, причем соотношение диаметра отверстия внутренней трубки к наружнему диаметру внешней трубки составляет 0,4. При этом упомянутый пластиковый мундштук занимает всю длину бумажного мундштука или, что предпочтительно, он занимает 2/3 длины бумажного мундштука, по 1/3 с каждого его конца. Конструктивное выполнение пластикового мундштука несет тройную функциональную нагрузку функцию обеспечения жесткости мундштука, функцию улавливания крошек табака и эстетическую функцию. Эффект улавливания крошек табака особенно усиливается, если упомянутый пластиковый мундштук занимает 2/3 длины бумажного мундштука, по 1/3 с каждого конца. При размещении пластикового мундштука во внешних краях одной трети бумажного мундштука упомянутые отрезки мундштука почти всегда фиксируются в повернутом (сдвинутом) положении относительно друг друга, вследствие чего проходное сечение каналов,размещенных вокруг внутренней трубки, уменьшается. Сущность полезной модели поясняется фигурами, где на фиг. 1 представлен продольный разрез сигареты без фильтра, где пластиковый мундштук помещен на всю длину бумажного мундштука на фиг. 2 - вариант помещения пластикового мундштука во внешних краях одной трети бумажного мундштука на фиг. 3 и 4 - соответственно вид с торцевой стороны и изометрическое изображение пластикового мундштука, который занимает 2/3 длины бумажного мундштука, по 1/3 с каждого конца, как показано на фиг. 2. Предлагаемая сигарета, согласно фиг. 1, содержит табачный стержень 1, помещенный в сигаретную бумагу 2, бумажный мундштук 3, в который на всю длину помещен пластиковый мундштук 4, и ободковую бумагу 5. На фиг. 2 представлена сигарета без фильтра, в которой отрезки пластикового мундштука 4 помещены во внешних краях одной трети бумажного мундштука. 2 71952011.04.30 Пластиковый мундштук 4 (фиг. 3, 4) содержит внешнюю 6 и внутреннюю 7 коаксиально расположенные пластиковые трубки, соединенные ребрами жесткости 8, образуя каналы 9 вокруг внутренней трубки 7. Преимущество предлагаемой сигареты без фильтра по сравнению с существующим уровнем состоит в том, что повышаются потребительские качества - удобство курения и улучшается эстетический вид сигареты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
