Устройство для утилизации осветленных навозных стоков

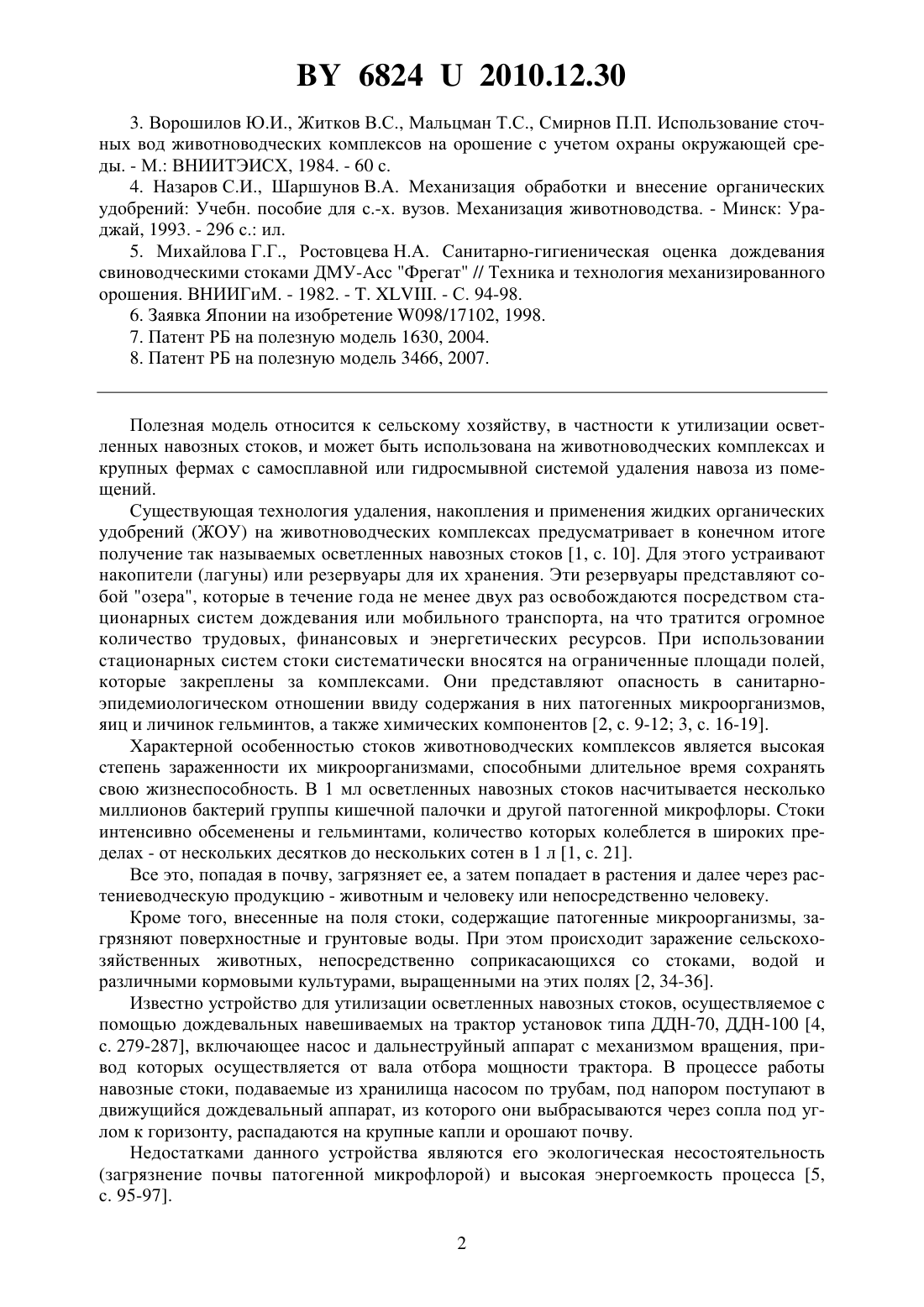

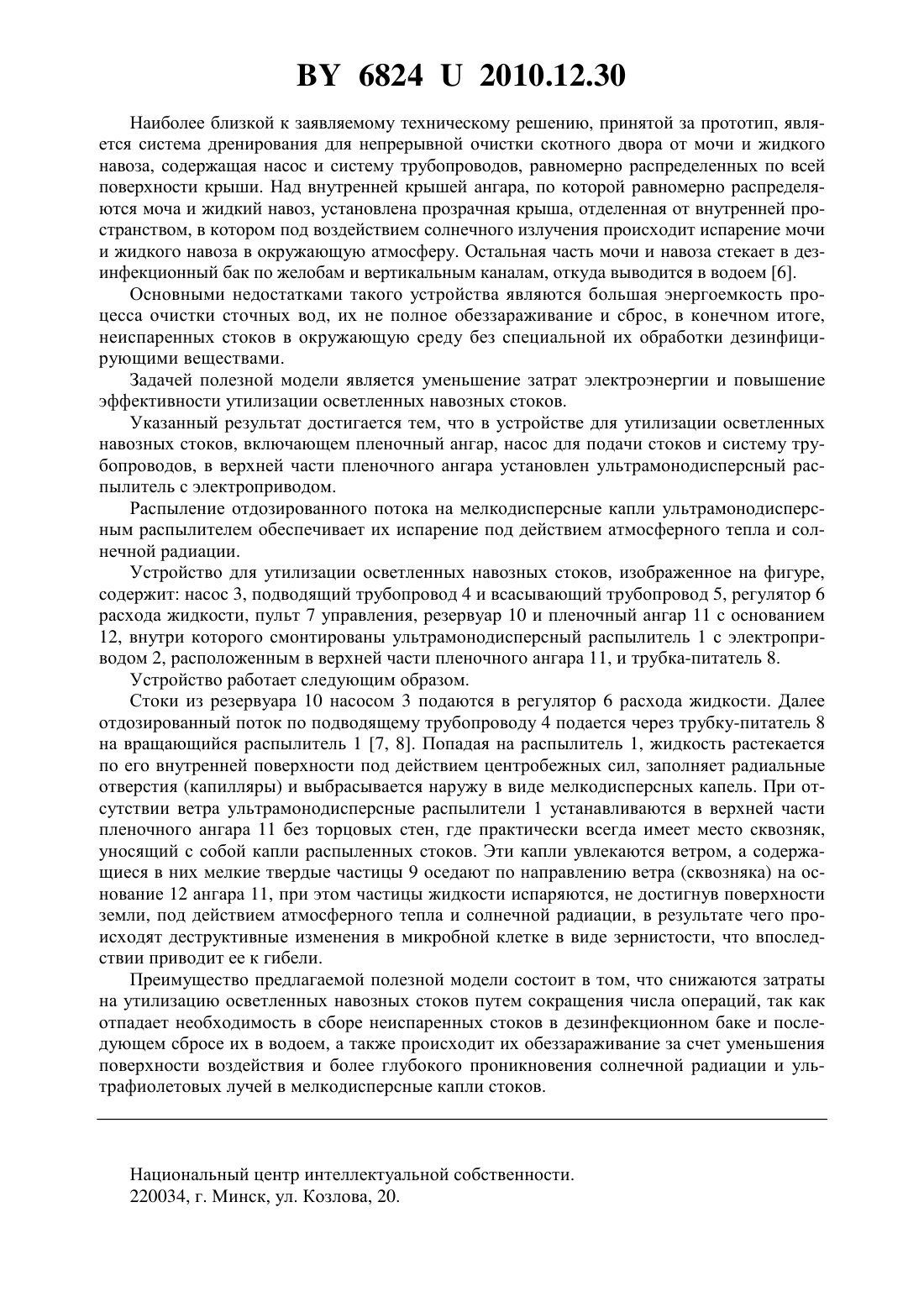

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УТИЛИЗАЦИИ ОСВЕТЛЕННЫХ НАВОЗНЫХ СТОКОВ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Степук Леонид Яковлевич Кавгареня Алексей Николаевич Каменская Татьяна Николаевна Лукьянчик Станислав Александрович Бельмач Мария Михайловна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство для утилизации осветленных навозных стоков, включающее пленочный ангар, насос для подачи стоков и систему трубопроводов, отличающееся тем, что в верхней части пленочного ангара установлен ультрамонодисперсный распылитель с электроприводом.(56) 1. Тиво П.Ф., Дробот С.Г. Эффективное использование бесподстилочного навоза. Минск Ураджай, 1988. - 166 с. 2. Ворошилов Ю.И., Ковалев Н.Г., Мальцман Т.С. Очистка, утилизация и влияние на природную среду сточных вод животноводческих комплексов. - М. ВНИИТЭИСХ, 1979. 60 с. 68242010.12.30 3. Ворошилов Ю.И., Житков В.С., Мальцман Т.С., Смирнов П.П. Использование сточных вод животноводческих комплексов на орошение с учетом охраны окружающей среды. - М. ВНИИТЭИСХ, 1984. - 60 с. 4. Назаров С.И., Шаршунов В.А. Механизация обработки и внесение органических удобрений Учебн. пособие для с.-х. вузов. Механизация животноводства. - Минск Ураджай, 1993. - 296 с. ил. 5. Михайлова Г.Г., Ростовцева Н.А. Санитарно-гигиеническая оценка дождевания свиноводческими стоками ДМУ-Асс Фрегат // Техника и технология механизированного орошения. ВНИИГиМ. - 1982. - . . - С. 94-98. 6. Заявка Японии на изобретение 098/17102, 1998. 7. Патент РБ на полезную модель 1630, 2004. 8. Патент РБ на полезную модель 3466, 2007. Полезная модель относится к сельскому хозяйству, в частности к утилизации осветленных навозных стоков, и может быть использована на животноводческих комплексах и крупных фермах с самосплавной или гидросмывной системой удаления навоза из помещений. Существующая технология удаления, накопления и применения жидких органических удобрений (ЖОУ) на животноводческих комплексах предусматривает в конечном итоге получение так называемых осветленных навозных стоков 1, с. 10. Для этого устраивают накопители (лагуны) или резервуары для их хранения. Эти резервуары представляют собой озера, которые в течение года не менее двух раз освобождаются посредством стационарных систем дождевания или мобильного транспорта, на что тратится огромное количество трудовых, финансовых и энергетических ресурсов. При использовании стационарных систем стоки систематически вносятся на ограниченные площади полей,которые закреплены за комплексами. Они представляют опасность в санитарноэпидемиологическом отношении ввиду содержания в них патогенных микроорганизмов,яиц и личинок гельминтов, а также химических компонентов 2, с. 9-12 3, с. 16-19. Характерной особенностью стоков животноводческих комплексов является высокая степень зараженности их микроорганизмами, способными длительное время сохранять свою жизнеспособность. В 1 мл осветленных навозных стоков насчитывается несколько миллионов бактерий группы кишечной палочки и другой патогенной микрофлоры. Стоки интенсивно обсеменены и гельминтами, количество которых колеблется в широких пределах - от нескольких десятков до нескольких сотен в 1 л 1, с. 21. Все это, попадая в почву, загрязняет ее, а затем попадает в растения и далее через растениеводческую продукцию - животным и человеку или непосредственно человеку. Кроме того, внесенные на поля стоки, содержащие патогенные микроорганизмы, загрязняют поверхностные и грунтовые воды. При этом происходит заражение сельскохозяйственных животных, непосредственно соприкасающихся со стоками, водой и различными кормовыми культурами, выращенными на этих полях 2, 34-36. Известно устройство для утилизации осветленных навозных стоков, осуществляемое с помощью дождевальных навешиваемых на трактор установок типа ДДН-70, ДДН-100 4,с. 279-287, включающее насос и дальнеструйный аппарат с механизмом вращения, привод которых осуществляется от вала отбора мощности трактора. В процессе работы навозные стоки, подаваемые из хранилища насосом по трубам, под напором поступают в движущийся дождевальный аппарат, из которого они выбрасываются через сопла под углом к горизонту, распадаются на крупные капли и орошают почву. Недостатками данного устройства являются его экологическая несостоятельность(загрязнение почвы патогенной микрофлорой) и высокая энергоемкость процесса 5,с. 95-97. 2 68242010.12.30 Наиболее близкой к заявляемому техническому решению, принятой за прототип, является система дренирования для непрерывной очистки скотного двора от мочи и жидкого навоза, содержащая насос и систему трубопроводов, равномерно распределенных по всей поверхности крыши. Над внутренней крышей ангара, по которой равномерно распределяются моча и жидкий навоз, установлена прозрачная крыша, отделенная от внутренней пространством, в котором под воздействием солнечного излучения происходит испарение мочи и жидкого навоза в окружающую атмосферу. Остальная часть мочи и навоза стекает в дезинфекционный бак по желобам и вертикальным каналам, откуда выводится в водоем 6. Основными недостатками такого устройства являются большая энергоемкость процесса очистки сточных вод, их не полное обеззараживание и сброс, в конечном итоге,неиспаренных стоков в окружающую среду без специальной их обработки дезинфицирующими веществами. Задачей полезной модели является уменьшение затрат электроэнергии и повышение эффективности утилизации осветленных навозных стоков. Указанный результат достигается тем, что в устройстве для утилизации осветленных навозных стоков, включающем пленочный ангар, насос для подачи стоков и систему трубопроводов, в верхней части пленочного ангара установлен ультрамонодисперсный распылитель с электроприводом. Распыление отдозированного потока на мелкодисперсные капли ультрамонодисперсным распылителем обеспечивает их испарение под действием атмосферного тепла и солнечной радиации. Устройство для утилизации осветленных навозных стоков, изображенное на фигуре,содержит насос 3, подводящий трубопровод 4 и всасывающий трубопровод 5, регулятор 6 расхода жидкости, пульт 7 управления, резервуар 10 и пленочный ангар 11 с основанием 12, внутри которого смонтированы ультрамонодисперсный распылитель 1 с электроприводом 2, расположенным в верхней части пленочного ангара 11, и трубка-питатель 8. Устройство работает следующим образом. Стоки из резервуара 10 насосом 3 подаются в регулятор 6 расхода жидкости. Далее отдозированный поток по подводящему трубопроводу 4 подается через трубку-питатель 8 на вращающийся распылитель 1 7, 8. Попадая на распылитель 1, жидкость растекается по его внутренней поверхности под действием центробежных сил, заполняет радиальные отверстия (капилляры) и выбрасывается наружу в виде мелкодисперсных капель. При отсутствии ветра ультрамонодисперсные распылители 1 устанавливаются в верхней части пленочного ангара 11 без торцовых стен, где практически всегда имеет место сквозняк,уносящий с собой капли распыленных стоков. Эти капли увлекаются ветром, а содержащиеся в них мелкие твердые частицы 9 оседают по направлению ветра (сквозняка) на основание 12 ангара 11, при этом частицы жидкости испаряются, не достигнув поверхности земли, под действием атмосферного тепла и солнечной радиации, в результате чего происходят деструктивные изменения в микробной клетке в виде зернистости, что впоследствии приводит ее к гибели. Преимущество предлагаемой полезной модели состоит в том, что снижаются затраты на утилизацию осветленных навозных стоков путем сокращения числа операций, так как отпадает необходимость в сборе неиспаренных стоков в дезинфекционном баке и последующем сбросе их в водоем, а также происходит их обеззараживание за счет уменьшения поверхности воздействия и более глубокого проникновения солнечной радиации и ультрафиолетовых лучей в мелкодисперсные капли стоков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
