Ящик для песка

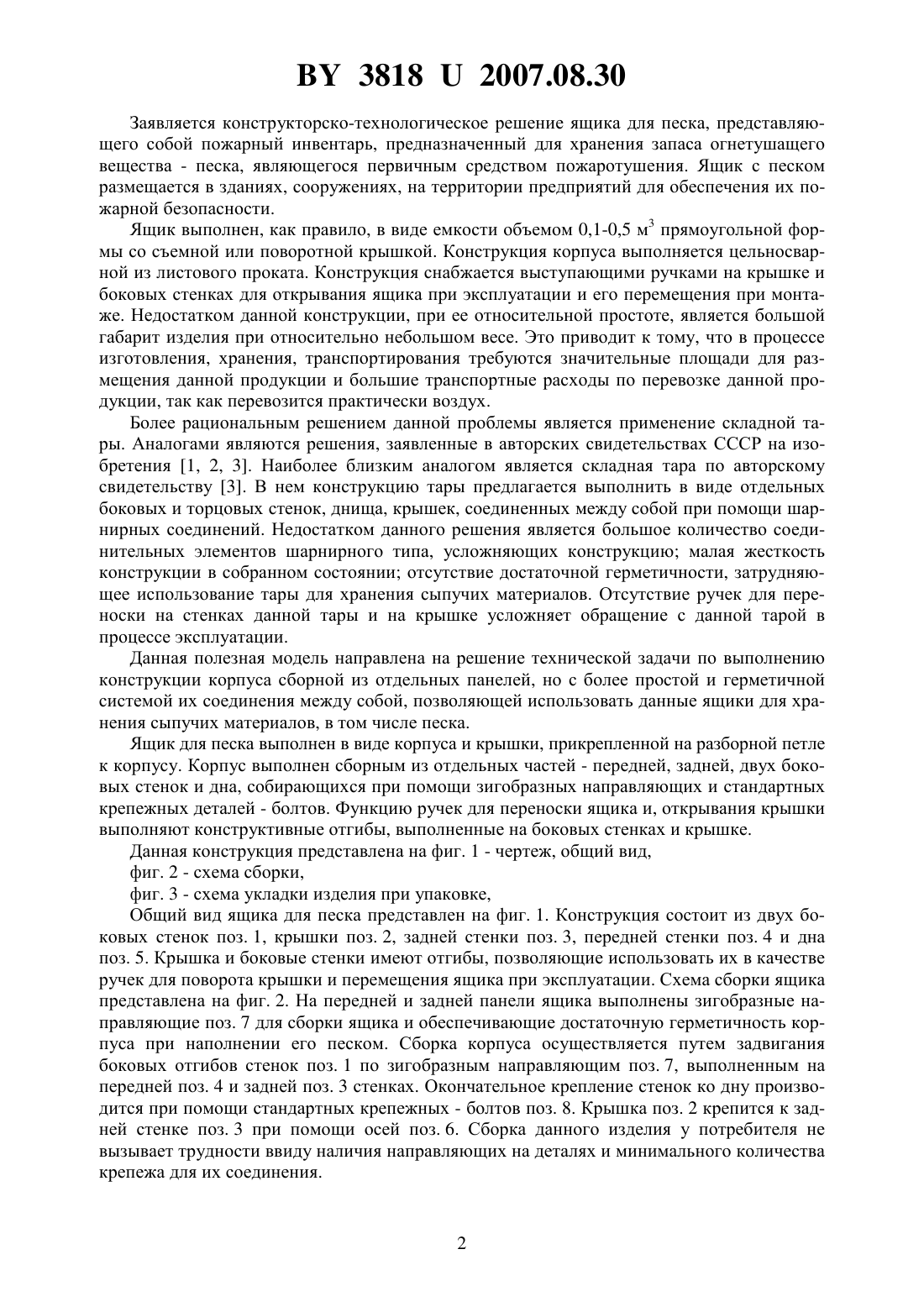

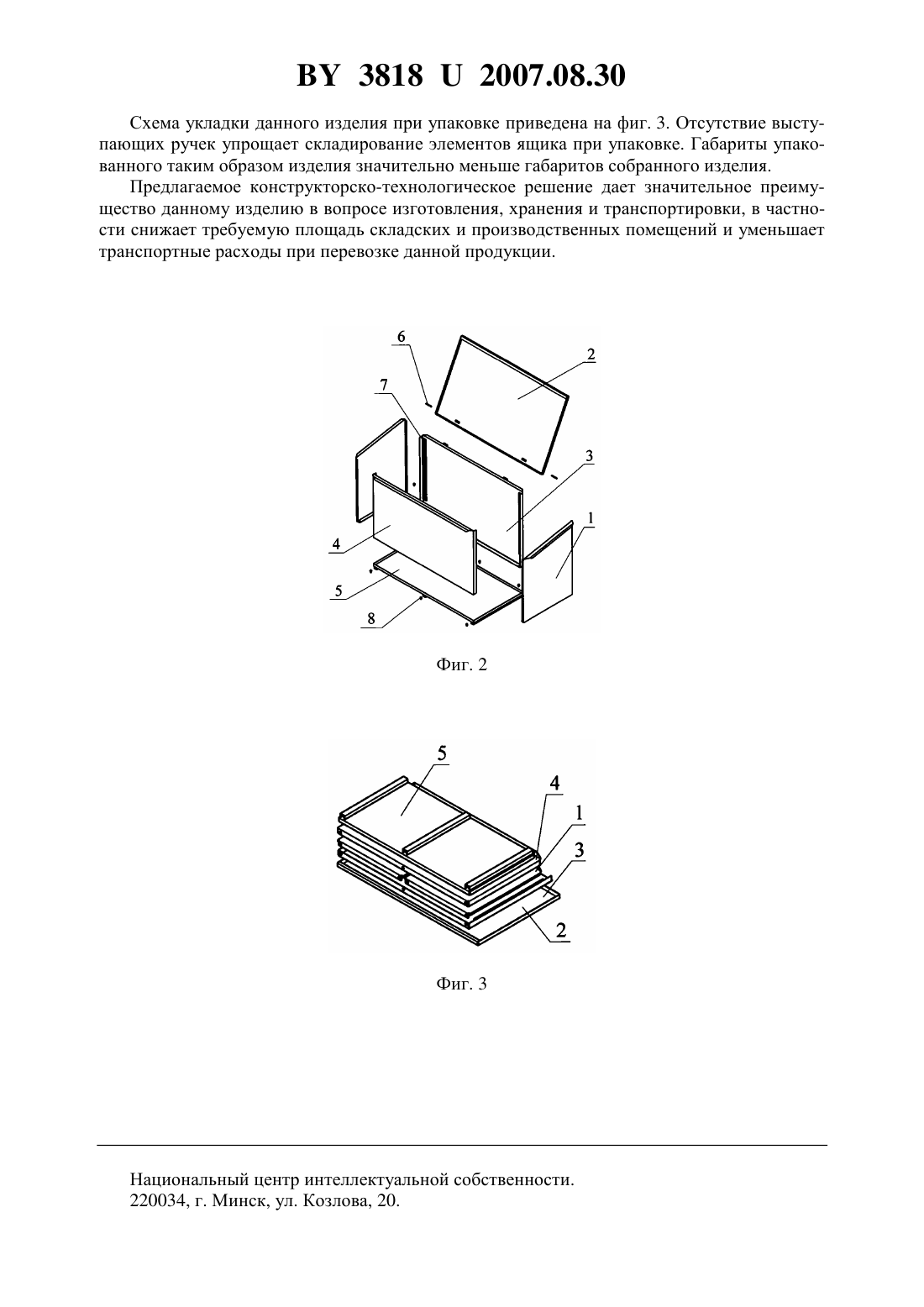

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Пожтехника(72) Авторы Новиков Виктор Николаевич Озеров Вячеслав Викторович Петровский Александр Леонидович Огай Павел Карлович(73) Патентообладатель Закрытое акционерное общество Пожтехника(57) 1. Ящик для песка, включающий корпус и крышку, прикрепленную на разборной поворотной петле к корпусу, отличающийся тем, что корпус выполнен сборным из отдельных частей - передней, задней, двух боковых стенок и дна, собирающихся между собой при помощи зигобразных направляющих и стандартных крепежных элементов- болтов. 2. Ящик для песка по п. 1, отличающийся тем, что функцию ручек для переноски ящика и открывания крышки выполняют конструктивные отгибы, выполненные на боковых стенках и крышке. 38182007.08.30 Заявляется конструкторско-технологическое решение ящика для песка, представляющего собой пожарный инвентарь, предназначенный для хранения запаса огнетушащего вещества - песка, являющегося первичным средством пожаротушения. Ящик с песком размещается в зданиях, сооружениях, на территории предприятий для обеспечения их пожарной безопасности. Ящик выполнен, как правило, в виде емкости объемом 0,1-0,5 м 3 прямоугольной формы со съемной или поворотной крышкой. Конструкция корпуса выполняется цельносварной из листового проката. Конструкция снабжается выступающими ручками на крышке и боковых стенках для открывания ящика при эксплуатации и его перемещения при монтаже. Недостатком данной конструкции, при ее относительной простоте, является большой габарит изделия при относительно небольшом весе. Это приводит к тому, что в процессе изготовления, хранения, транспортирования требуются значительные площади для размещения данной продукции и большие транспортные расходы по перевозке данной продукции, так как перевозится практически воздух. Более рациональным решением данной проблемы является применение складной тары. Аналогами являются решения, заявленные в авторских свидетельствах СССР на изобретения 1, 2, 3. Наиболее близким аналогом является складная тара по авторскому свидетельству 3. В нем конструкцию тары предлагается выполнить в виде отдельных боковых и торцовых стенок, днища, крышек, соединенных между собой при помощи шарнирных соединений. Недостатком данного решения является большое количество соединительных элементов шарнирного типа, усложняющих конструкцию малая жесткость конструкции в собранном состоянии отсутствие достаточной герметичности, затрудняющее использование тары для хранения сыпучих материалов. Отсутствие ручек для переноски на стенках данной тары и на крышке усложняет обращение с данной тарой в процессе эксплуатации. Данная полезная модель направлена на решение технической задачи по выполнению конструкции корпуса сборной из отдельных панелей, но с более простой и герметичной системой их соединения между собой, позволяющей использовать данные ящики для хранения сыпучих материалов, в том числе песка. Ящик для песка выполнен в виде корпуса и крышки, прикрепленной на разборной петле к корпусу. Корпус выполнен сборным из отдельных частей - передней, задней, двух боковых стенок и дна, собирающихся при помощи зигобразных направляющих и стандартных крепежных деталей - болтов. Функцию ручек для переноски ящика и, открывания крышки выполняют конструктивные отгибы, выполненные на боковых стенках и крышке. Данная конструкция представлена на фиг. 1 - чертеж, общий вид,фиг. 2 - схема сборки,фиг. 3 - схема укладки изделия при упаковке,Общий вид ящика для песка представлен на фиг. 1. Конструкция состоит из двух боковых стенок поз. 1, крышки поз. 2, задней стенки поз. 3, передней стенки поз. 4 и дна поз. 5. Крышка и боковые стенки имеют отгибы, позволяющие использовать их в качестве ручек для поворота крышки и перемещения ящика при эксплуатации. Схема сборки ящика представлена на фиг. 2. На передней и задней панели ящика выполнены зигобразные направляющие поз. 7 для сборки ящика и обеспечивающие достаточную герметичность корпуса при наполнении его песком. Сборка корпуса осуществляется путем задвигания боковых отгибов стенок поз. 1 по зигобразным направляющим поз. 7, выполненным на передней поз. 4 и задней поз. 3 стенках. Окончательное крепление стенок ко дну производится при помощи стандартных крепежных - болтов поз. 8. Крышка поз. 2 крепится к задней стенке поз. 3 при помощи осей поз. 6. Сборка данного изделия у потребителя не вызывает трудности ввиду наличия направляющих на деталях и минимального количества крепежа для их соединения. 38182007.08.30 Схема укладки данного изделия при упаковке приведена на фиг. 3. Отсутствие выступающих ручек упрощает складирование элементов ящика при упаковке. Габариты упакованного таким образом изделия значительно меньше габаритов собранного изделия. Предлагаемое конструкторско-технологическое решение дает значительное преимущество данному изделию в вопросе изготовления, хранения и транспортировки, в частности снижает требуемую площадь складских и производственных помещений и уменьшает транспортные расходы при перевозке данной продукции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
