Уплотнение шарового затвора

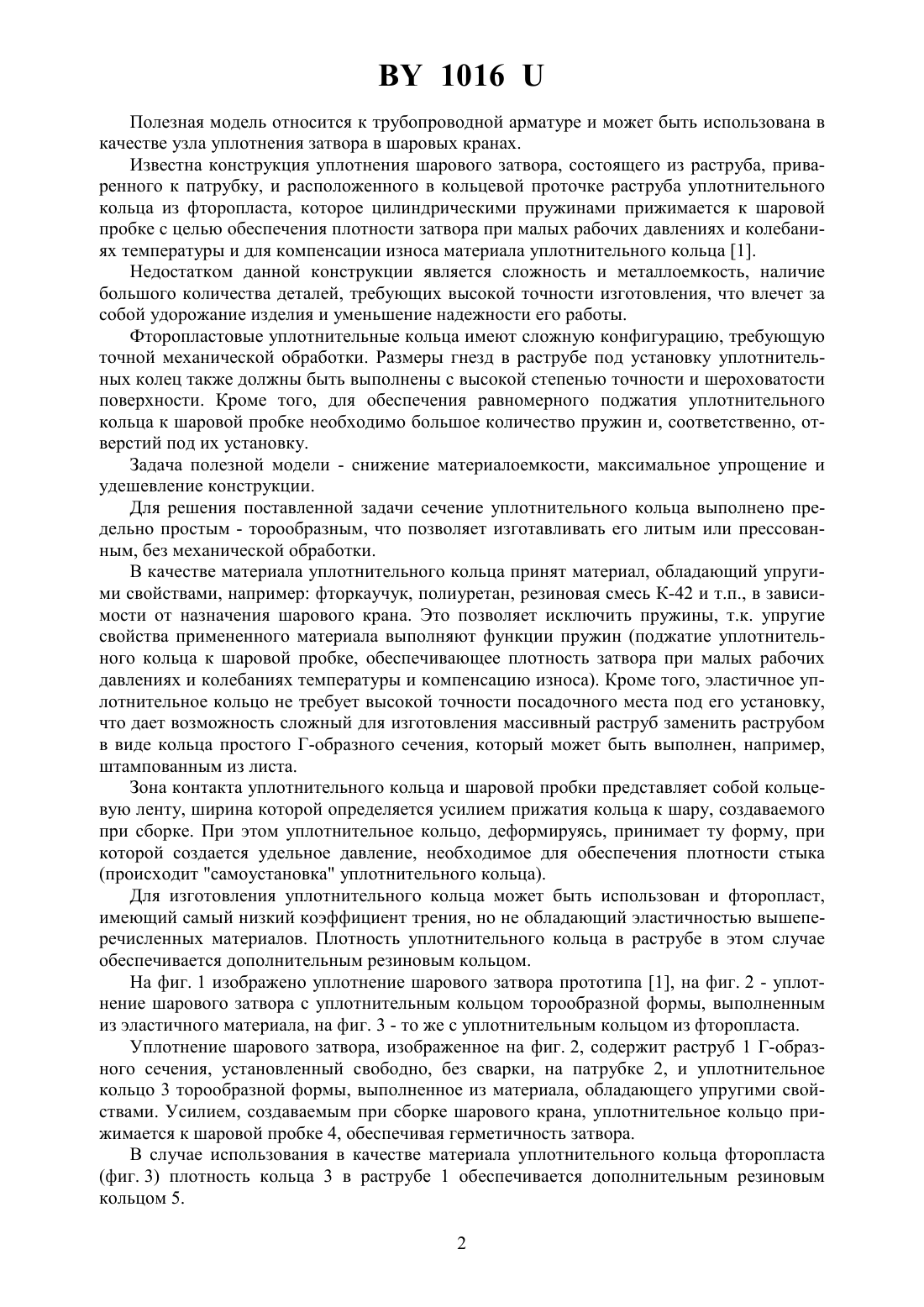

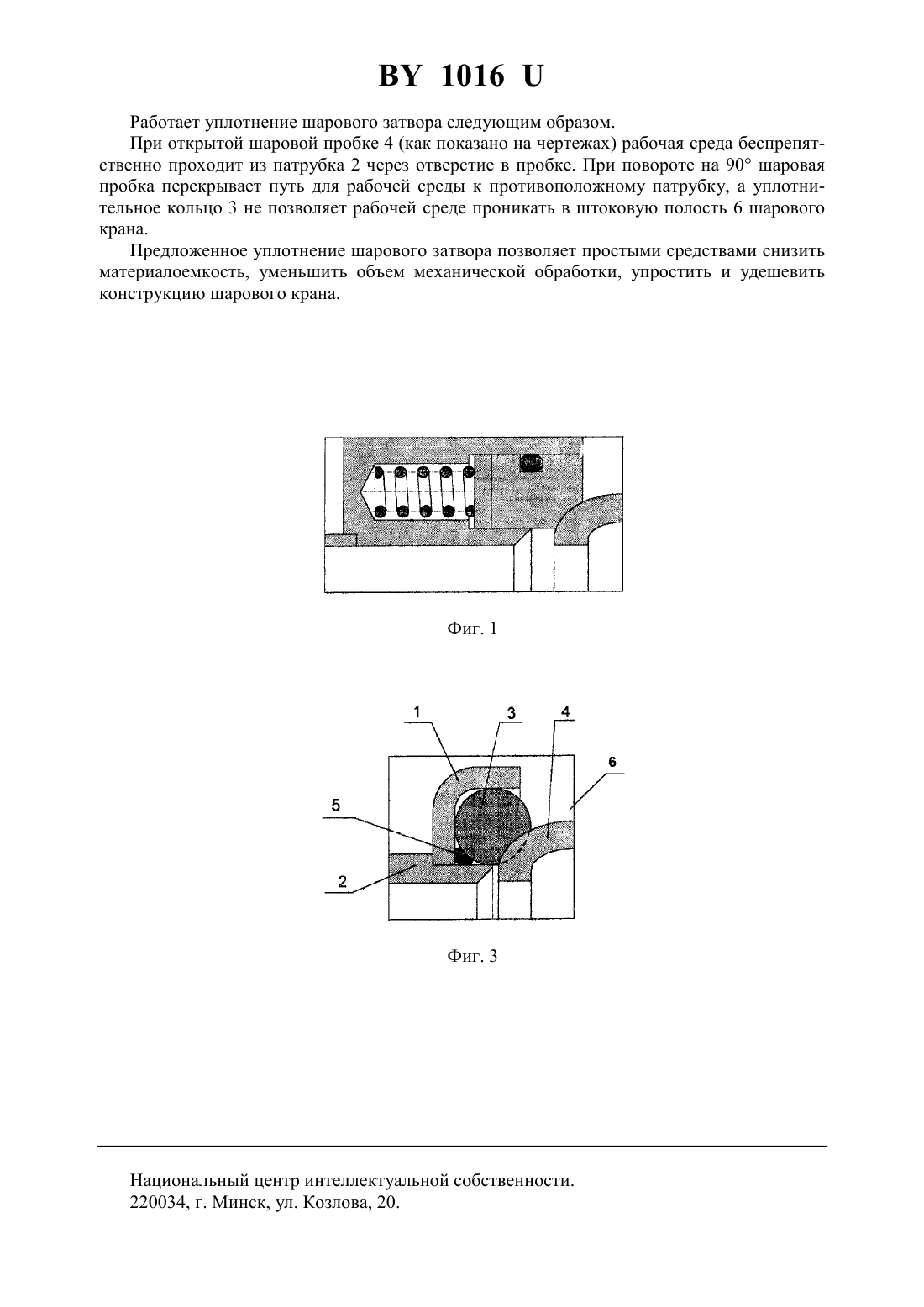

(72) Авторы Марковец Леонид Борисович Асташонок Григорий Николаевич Веденцов Юрий Николаевич Ляшок Дмитрий Анатольевич(57) 1. Уплотнение шарового затвора, содержащее расположенный на патрубке крана раструб с установленным в нем уплотнительным кольцом, отличающееся тем, что раструб выполнен в виде кольца Г-образного сечения, а уплотнительное кольцо имеет форму тора. 2. Уплотнение шарового затвора по п. 1, отличающееся тем, что в пространстве между раструбом, патрубком и уплотнительным кольцом установлено дополнительное резиновое кольцо.(56) 1. Рекламный проспект машиностроительного завода Вернер БЕМЕР, ФРГ, Шпрокхевель, 1998. 1016 Полезная модель относится к трубопроводной арматуре и может быть использована в качестве узла уплотнения затвора в шаровых кранах. Известна конструкция уплотнения шарового затвора, состоящего из раструба, приваренного к патрубку, и расположенного в кольцевой проточке раструба уплотнительного кольца из фторопласта, которое цилиндрическими пружинами прижимается к шаровой пробке с целью обеспечения плотности затвора при малых рабочих давлениях и колебаниях температуры и для компенсации износа материала уплотнительного кольца 1. Недостатком данной конструкции является сложность и металлоемкость, наличие большого количества деталей, требующих высокой точности изготовления, что влечет за собой удорожание изделия и уменьшение надежности его работы. Фторопластовые уплотнительные кольца имеют сложную конфигурацию, требующую точной механической обработки. Размеры гнезд в раструбе под установку уплотнительных колец также должны быть выполнены с высокой степенью точности и шероховатости поверхности. Кроме того, для обеспечения равномерного поджатия уплотнительного кольца к шаровой пробке необходимо большое количество пружин и, соответственно, отверстий под их установку. Задача полезной модели - снижение материалоемкости, максимальное упрощение и удешевление конструкции. Для решения поставленной задачи сечение уплотнительного кольца выполнено предельно простым - торообразным, что позволяет изготавливать его литым или прессованным, без механической обработки. В качестве материала уплотнительного кольца принят материал, обладающий упругими свойствами, например фторкаучук, полиуретан, резиновая смесь К-42 и т.п., в зависимости от назначения шарового крана. Это позволяет исключить пружины, т.к. упругие свойства примененного материала выполняют функции пружин (поджатие уплотнительного кольца к шаровой пробке, обеспечивающее плотность затвора при малых рабочих давлениях и колебаниях температуры и компенсацию износа). Кроме того, эластичное уплотнительное кольцо не требует высокой точности посадочного места под его установку,что дает возможность сложный для изготовления массивный раструб заменить раструбом в виде кольца простого Г-образного сечения, который может быть выполнен, например,штампованным из листа. Зона контакта уплотнительного кольца и шаровой пробки представляет собой кольцевую ленту, ширина которой определяется усилием прижатия кольца к шару, создаваемого при сборке. При этом уплотнительное кольцо, деформируясь, принимает ту форму, при которой создается удельное давление, необходимое для обеспечения плотности стыка(происходит самоустановка уплотнительного кольца). Для изготовления уплотнительного кольца может быть использован и фторопласт,имеющий самый низкий коэффициент трения, но не обладающий эластичностью вышеперечисленных материалов. Плотность уплотнительного кольца в раструбе в этом случае обеспечивается дополнительным резиновым кольцом. На фиг. 1 изображено уплотнение шарового затвора прототипа 1, на фиг. 2 - уплотнение шарового затвора с уплотнительным кольцом торообразной формы, выполненным из эластичного материала, на фиг. 3 - то же с уплотнительным кольцом из фторопласта. Уплотнение шарового затвора, изображенное на фиг. 2, содержит раструб 1 Г-образного сечения, установленный свободно, без сварки, на патрубке 2, и уплотнительное кольцо 3 торообразной формы, выполненное из материала, обладающего упругими свойствами. Усилием, создаваемым при сборке шарового крана, уплотнительное кольцо прижимается к шаровой пробке 4, обеспечивая герметичность затвора. В случае использования в качестве материала уплотнительного кольца фторопласта(фиг. 3) плотность кольца 3 в раструбе 1 обеспечивается дополнительным резиновым кольцом 5. 2 1016 Работает уплотнение шарового затвора следующим образом. При открытой шаровой пробке 4 (как показано на чертежах) рабочая среда беспрепятственно проходит из патрубка 2 через отверстие в пробке. При повороте на 90 шаровая пробка перекрывает путь для рабочей среды к противоположному патрубку, а уплотнительное кольцо 3 не позволяет рабочей среде проникать в штоковую полость 6 шарового крана. Предложенное уплотнение шарового затвора позволяет простыми средствами снизить материалоемкость, уменьшить объем механической обработки, упростить и удешевить конструкцию шарового крана. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
