Жидкокристаллический индикатор

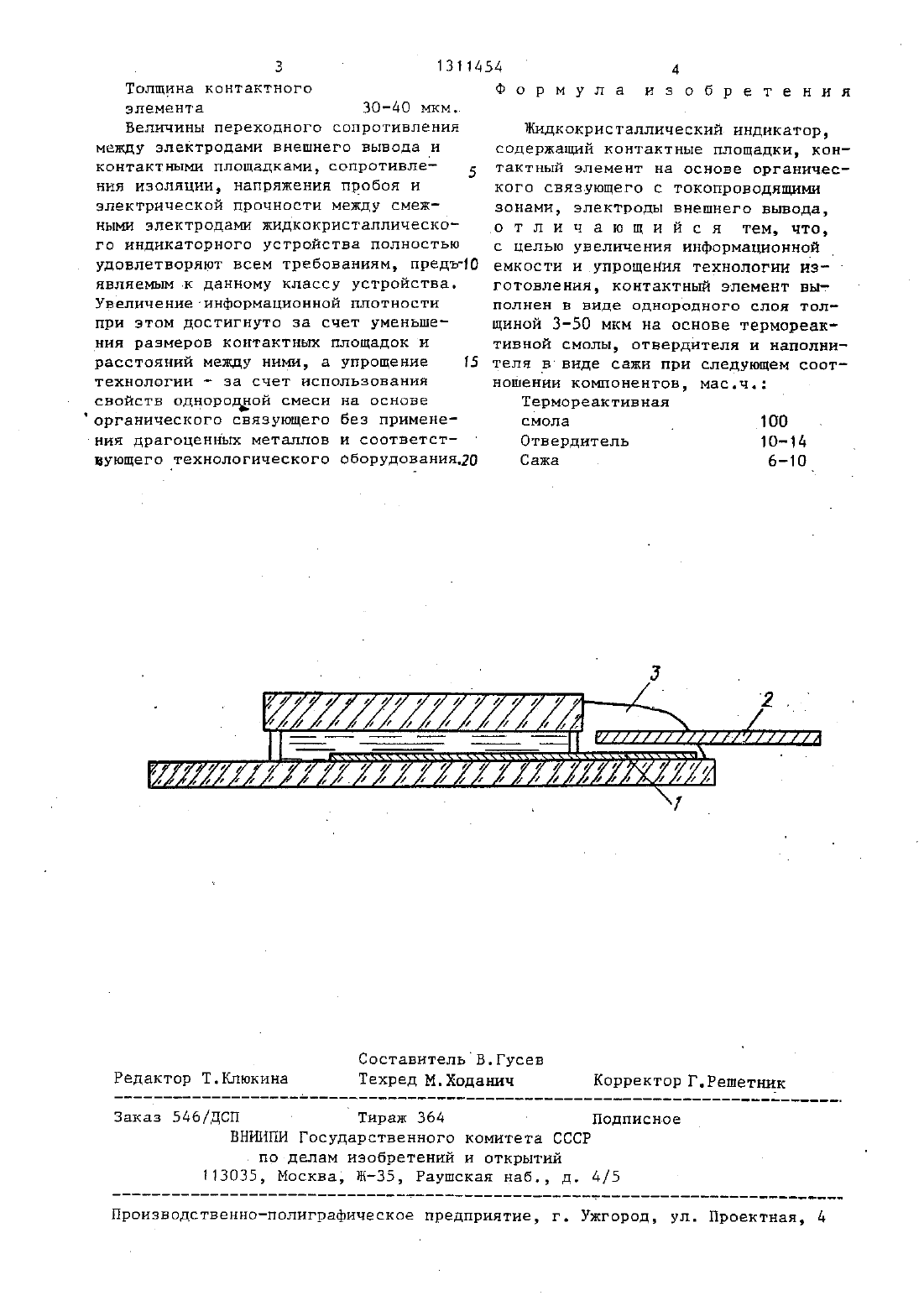

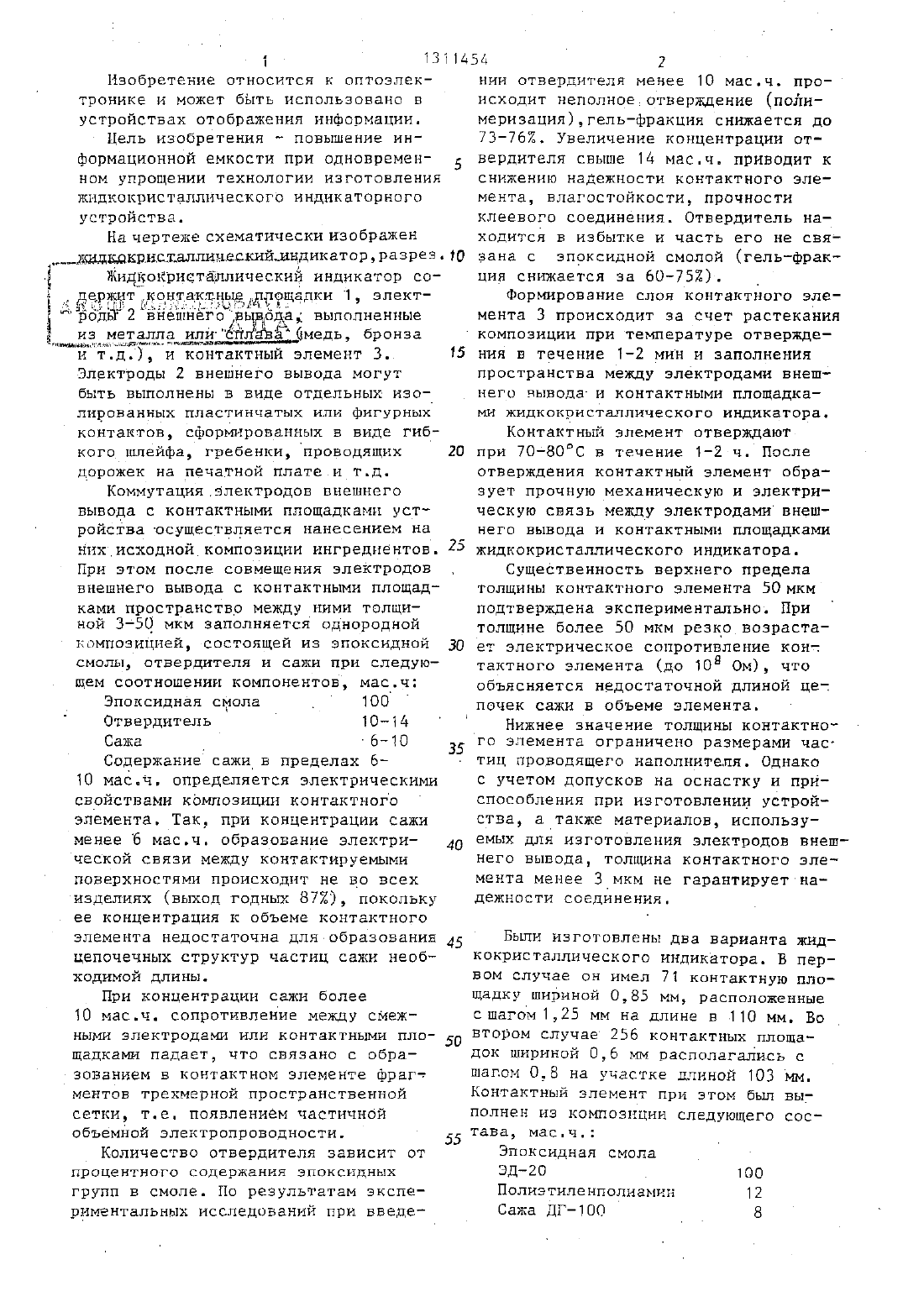

БЕЛАРУСЬ ПАТЕНТ ГТО 2/0СОЪОЭ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ ГОСХДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(57) Изобретение относится К оптоэлектронике И может быть использовано в устройствах отображения информации. Цель изобретения повышение информационной емкости при упрощении технологии изготовления. Жидкокристаллический индикатор содержит кон тактные площадки 1, контактный элемент 3 на основе органического связующего и электроды 2 внешнего вывода. Электроды внешнего вывода могут быть выполнены в виде отдельных изолированных или фигурных контактов,сформированных в виде гибкого шлейфа,гребенки, проводящих дорожок на печатной плате и т.д. Контактный элемент выполнен в виде непрерывного однородного слоя толщиной 3-50 мкм на основе термореактивной смольл, отверг дителя н наполнителя в виде сажи при следующем соотношении компонентов,мас.ч эпоксидная смола 100 отвердитель 10-14 сажа 6-40. 2 ил.Изобретение относится к оптоэлектронике И может быть использовано в устройствах отображения информации.Цель изобретения - повышение информационной емкости при одновремен- 5 ном упрощении технологии изготовления жидкокристаллического индикаториого устройства.На чертеже схематически изображен. и т.д) и контактный элемент 3. Электроды 2 внешнего вывода могут быть выполнены в виде отдельных изоПРРОВЗННЬХ ПЛЭСТИНЧЕТЬХ ИЛИ ФИГУРНЬХ контактов, сформированных в виде гибкого шлейфа, гребенки, проводящих дорожек На ПЧЭГГНОЙ ППаТ.И Т.Д. Коммутациязлектродов внешнего вывода с контактными площадками устройства осуществляется нанесением на них исходной композиции ингредиентов 25 При этом после совмещения электродов внешнего вывода с контактными площад ками пространство межДуними толщиной 3-50 мкм заполняется однороднойКОМПО 3 ИЦИЕЙ СОСТОЯЩЕЙ ИЗ ЭПОКСИДНОЙ СМОЛЬ, ОТБЕРДИТЕЛЯ И СБЖИ ПРИ СЛЕДУЮ- 35 Содержание сажив пределах 6- 10 масн. определяется электрическими свойствами композиции контактного элемента.Так, при концентрации сажи40 ческои связи между контактируемыми поверхностями происходит не во всех изделиях (выход годных 87), покольку ее концентрация к объеме контактного элемента недостаточна для образования 45 цепочечных структур частиц сажи необходимой длины.При концентрации сажи более 10 мас.ч. сопротивление между смежНЬЛМИ ЗЛЕКТРОДЗМЗИ ИЛИ контактными ПЛОщадками падает, нто связано с образованием в контактном элементе фрагментов трекмерной пространственной сетки, т.е. появлением частичной объемной электропроводности. Количество отвердителя зависит отпроцентного содержания эпоксидных групп в смоле. По результатам экспериментальных исследований при введе 50нии отвердителя менее 10 мас.ч. происходит неполное отверждение (полнмеризация)гельфракция снижается до 73-762. Увеличение концентрации отвердителя свыше 1 д мас.ч. приводит к снижению надежности контактного элемента, влагостойкости, прочности клеевого соединения. Отвердитель находится в избытке и часть его не связана с эпоксидной смолой (гель-фракдин снижается за 60-752). Формирование слоя контактного элемента 3 происходит за счет растеканияКОМПОЗИЦИИ ПРИ ТЕМПЕРЗТУРЕ ОТБВРЖДВния в течение 1-2 мин и заполнения пространства между электродами внешнего вывода и контактными площадкаМЗИ ЖИДКОКРНСТЕЛЛИЧЕСКОГО ИНДНКЗТОРЗ.Контактный элемент отверждают при 70-80 С В течение 1-2 ч. После отверждения контактный элемент обраЭУЕТ ПРОЧНУЮ МЕХЭННЧЕСКУЮ И электрическую связь между электродами внешнего вывода и контактными площадками жидкокристаллического индикатора.Существенность верхнего предела толщины контактного элемента 5 ОмкМ подтверждена экспериментально При толщине более 50 мкм резковозрастает электрическое сопротивление контактного элемента (до 109 Ом), что объясняется недостаточной длиной цепочек сажи в объеме элемента.НИЖНЕЕ ЭНЗЧЕНИЕ ТОЛЩИНЫ КОНТЗКТНО ГО ЭЛЕМЕНТЕ ОГРЗНИЧЕНО размерами ЧЕСс учетом допусков на оснастку И приспособления при изготовлении устройства, атакже материалов, используемых для изготовления электродов внешнего вывода, толщина контактного элемента менее З мкм не гарантирует надежности соединения.Были изготовлены два варианта жидкокристаллического индикатора. В первом случае он имел 71 контактную плоЩадКУШНРИН 0 Й 0,85 мм, расположенные сшагом 1,25 мм на длине в 110 мм. Во ЕТООМ СЛУЧае 256 контактных площадок ШИРИНОЙ 0,6 мм располагались с шалом 0,8 на участке длиной 103 мм. Контактный элемент при этом был вы полнен из комозиции следующего сос тава, мас.н. Эпоксидная смола ЭД 20 100 Полиэтиленполиамин 12 Сажа ДГ-100 8Величины переходного сопротивления между электродами внешнего вывода и контактными площадками, сопротивле 5 НИН изоляции, Напряжения пробоя И электрической прочности между смеж-7 НЬПМИ электродами ЖИДКОКРИСТЗЛЛИЧЕСКО го индикаторного устройства полностью удовлетворяют всем требованиям, предв 1 О явлнемым к данному классу устройства. Увеличение информационной плотности при этом достигнуто за счет уменьшения размеров контактных площадоки расстояний между ними, а упрощение 15 технологии за счет Использования свойств однородной смеси на основе органического связующего без применения драгоценных металлов И соответствующего технологического оборудованиядоФ о р м у л а н з о б р е т е н н я Жидкокристаллический индикатор,содержащий контактные площадки, контактный ЭЛЕМЕНТ на ОСНОВЕ ОРГЗНИЧЕСкого связующего с токопроводящимм зонами, электроды внешнего вывода, с я тем, что, с целью увеличения информационной емкости и упрощения технологии изготовления, контактный элемент выч полнен В ВИДЕ однородного СЛОЯ ТОЛ шиной 3-50 мкм на основе термореак тивной смолы, отвердителя и наполнителя в виде сажи при следующем соотношении компонентов, мас.ч.ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
