Гидродинамический тепловой генератор и беспламенный способ нагрева жидкости
Текст
(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИДРОДИНАМИЧЕСКИЙ ТЕПЛОВОЙ ГЕНЕРАТОР И БЕСПЛАМЕННЫЙ СПОСОБ НАГРЕВА ЖИДКОСТИ(71) Заявитель Казак Павел Петрович(72) Автор Казак Павел Петрович(73) Патентообладатель Казак Павел Петрович(57) 1. Гидродинамический тепловой генератор, содержащий привод, на ведущем валу которого закреплено напорное колесо, по наружному периметру которого установлено гидродинамическое кольцо, запрессованное в гнездо корпуса, закрытого крышкой, имеющей сферическую и коническую части, а гидродинамическое кольцо по внутреннему периметру имеет ряд прорезей, оканчивающихся полуцилиндрической поверхностью, при этом внутренний диаметр сферической части крышки равен внешнему диаметру прорезей гидродинамического кольца, а коническая часть крышки имеет ребра, направленные по касательной в горловину напорного колеса в сторону вращения для обеспечения ускоренного движения потока жидкости под определенным углом. 14922 1 2011.10.30 2. Беспламенный способ нагрева жидкости гидродинамическим тепловым генератором по п. 1, при котором разгоняют напорным колесом поток жидкости, мгновенно его останавливают полуцилиндрическими прорезями, создавая многократное повышение давления с мгновенным изменением направления движения потока жидкости, что обеспечивает сдвиговые деформации и межмолекулярное трение с образованием тепла, аккумулируемого в жидкости. Изобретение относится к устройствам для получения тепловой энергии (нагрева жидкостей), область применения - энергетика. Известные устройства для нагрева жидкостей - конструктивно сложные, материалоемкие, как правило, стационарные установки, в которых для нагрева жидкостей используется твердое, жидкое и газообразное топливо, электроэнергия 2120380 1, 19982247906 2, 2005. Данное изобретение предполагает для нагрева жидкостей дополнительно использование механической энергии ветродвигателей, гидростанций малой мощности. Мобильные установки, агрегатированные с двигателями внутреннего сгорания, валом отбора мощности тракторов, в аварийных ситуациях можно использовать для отопления жилых и производственных помещений. Сравнительные характеристики 1) Водонагревательная установка фирмыемкость 100 л потребляемая мощность 3 кВт нагрев от 10 до 75 градусов в течение 3,5 часа расход электроэнергии 33,510,5 кВт 2) Опытная установка объем - 100 л температура нагрева с 10 до 75 градусов потребляемая мощность - 3,2 кВт время нагрева - 1,9 часа расход электроэнергии 3,21,96,08 кВт экономичность очевидна 10,56,081,56. При этом не учтены потери тепла, так как емкость не имела тепловой изоляции. Гидродинамический тепловой генератор содержит источник механической энергии (в дальнейшем привод), на ведущем валу которого закреплено напорное колесо 5, по наружному периметру которого установлено гидродинамическое кольцо 6, запрессованное в гнездо корпуса 4. Механизм закрыт крышкой 7, внутренний диаметр сферической части которой равен внешнему диаметру прорезей гидродинамического кольца (фиг. 1). Коническая часть крышки 7 имеет ребра, которые направлены по касательной в горловину напорного колеса в сторону вращения (фиг. 3). Напорное колесо имеет лопасти радиусной формы с суженным сечением на выходе, что обеспечивает ускоренное движение потока жидкости под определенным углом (фиг. 2). Гидродинамическое кольцо по внутреннему периметру имеет ряд прорезей, оканчивающихся полуцилиндрической поверхностью (фиг. 2). Процесс нагрева жидкости осуществляется следующим образом. Вращающееся напорное колесо 5 разгоняет жидкость, направляя ее в сторону вращения, создавая линейную скорость на выходе, большую окружной скорости колеса, до мгновенного останова потока полуцилиндрической поверхностью гидродинамического кольца (фиг. 2), осуществляя гидроудар и мгновенную деформацию потока, вследствие чего за счет межмолекулярного трения образуется тепло, аккумулируемое в жидкости (фиг. 2, стрелка ) значительная часть жидкости выбрасывается в сферическую часть крышки 7 (фиг. 1) и, направленная ребрами последней, попадает в горловину напорного колеса. Цикличность процесса повторяется многократно в зависимости от угловой скорости колеса и интенсивности отбора жидкости. Отбор подогретой жидкости осуществляется через кран 10. Установленное вместо него терморегулирующее устройство позволяет получать автоматически жидкость заданной температуры. Расход пополняется через запорное устройство 8 от внешнего источника либо закольцованной системы. 2 14922 1 2011.10.30 Многоступенчатые генераторы позволяют получать подогрев жидкости до 90-95 градусов неограниченной производительности со сравнительно небольшими материалоемкостью и стоимостью производства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

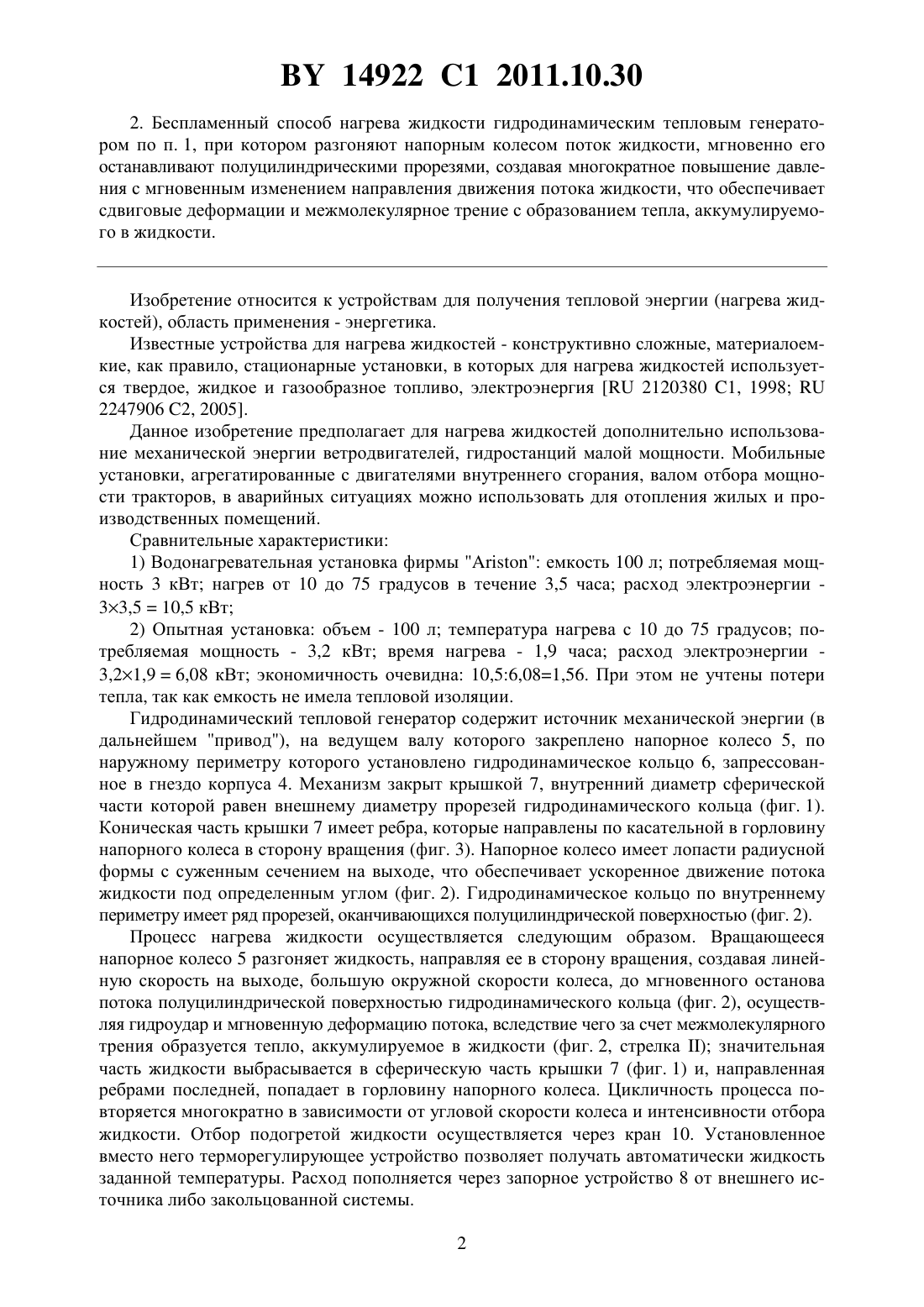

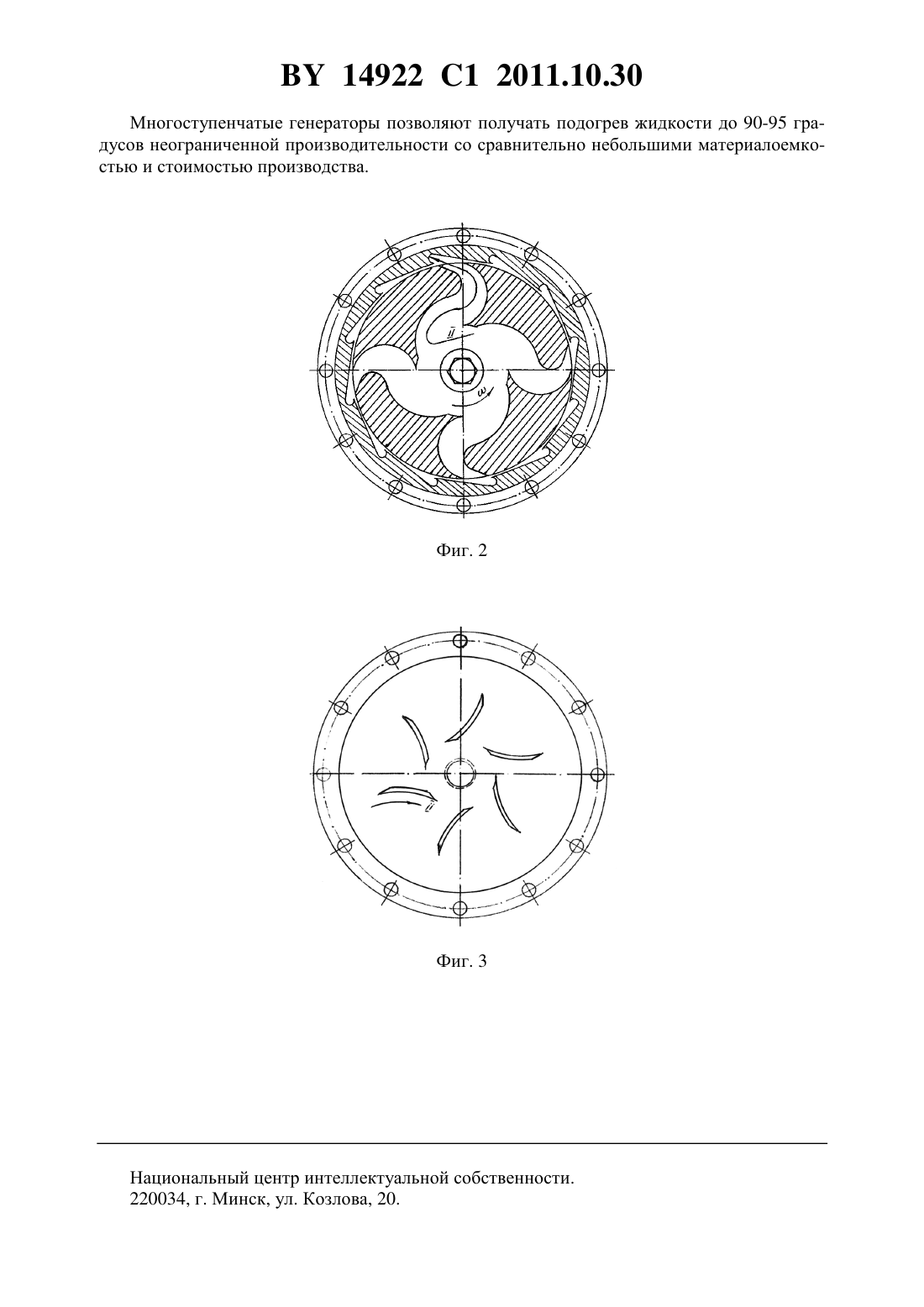

МПК / Метки
МПК: F24J 3/00, F25B 30/00
Метки: генератор, беспламенный, жидкости, нагрева, способ, тепловой, гидродинамический
