Трансформатор с регулированием напряжения под нагрузкой

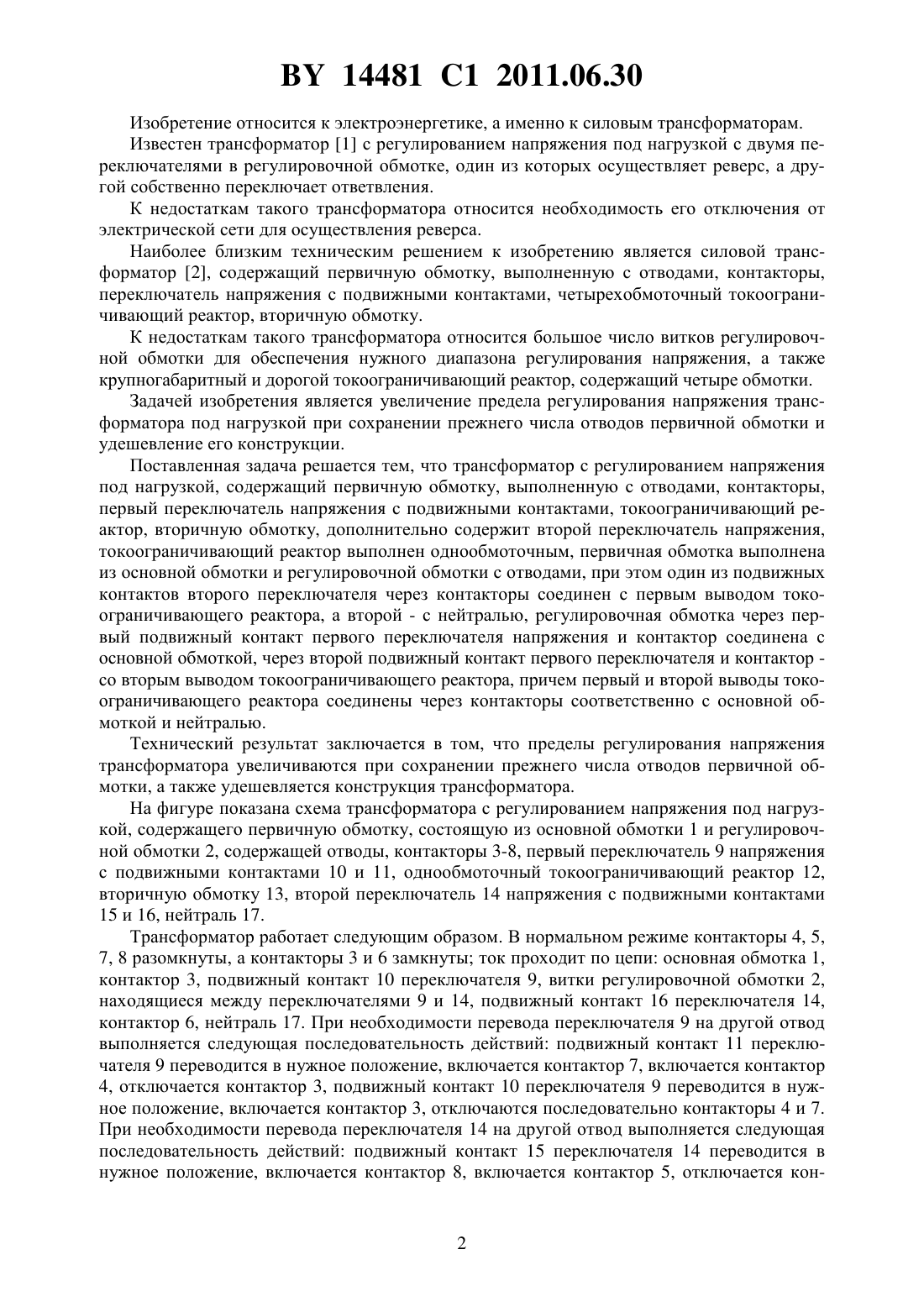

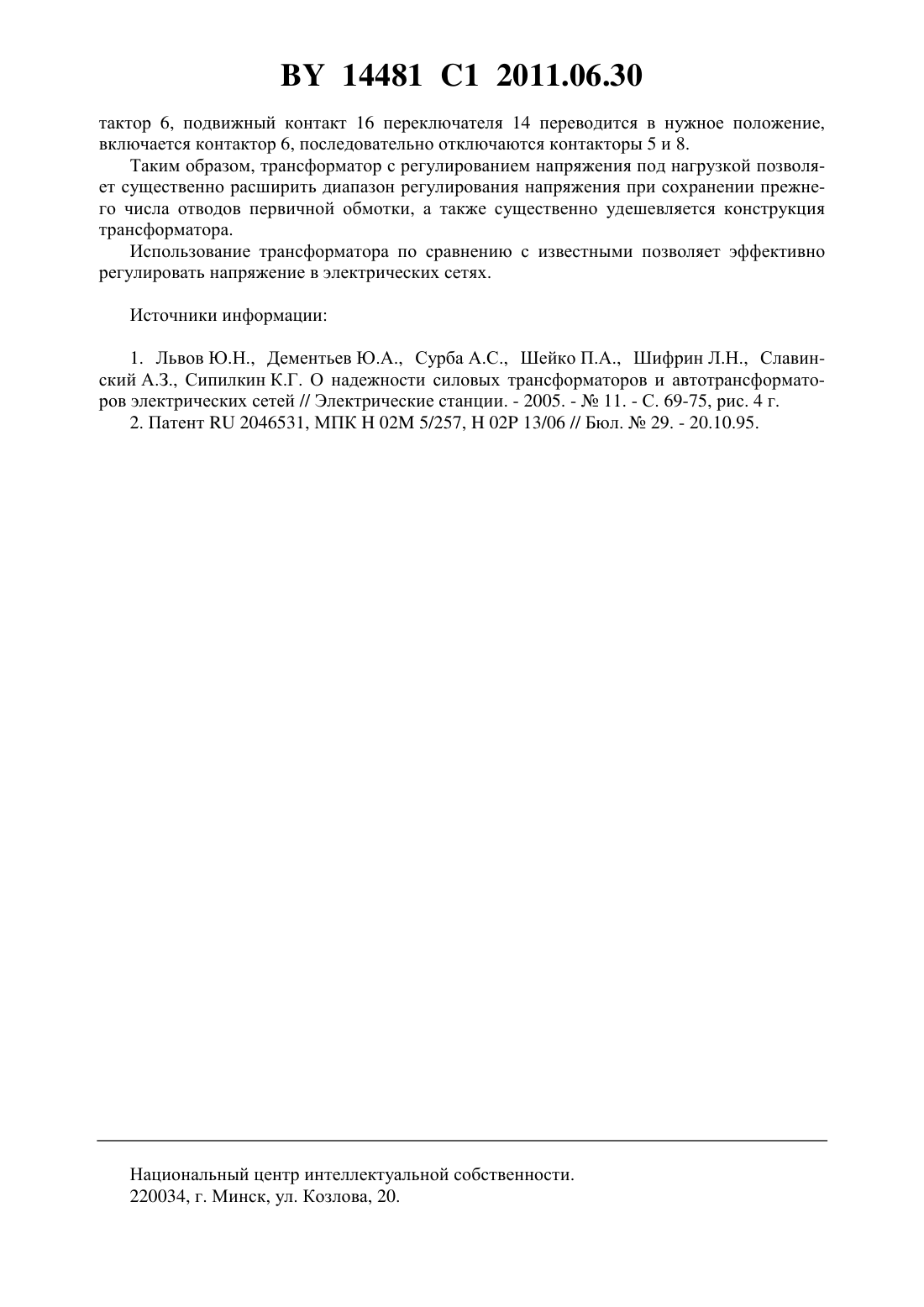

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРАНСФОРМАТОР С РЕГУЛИРОВАНИЕМ НАПРЯЖЕНИЯ ПОД НАГРУЗКОЙ(71) Заявитель Белорусский национальный технический университет(72) Авторы Федин Виктор Тимофеевич Фабиянский Сергей Викторович(73) Патентообладатель Белорусский национальный технический университет(57) Трансформатор с регулированием напряжения под нагрузкой, содержащий первичную обмотку, выполненную с отводами, контакторы, первый переключатель напряжения с подвижными контактами, токоограничивающий реактор, вторичную обмотку, отличающийся тем, что содержит второй переключатель напряжения, токоограничивающий реактор выполнен однообмоточным, первичная обмотка выполнена из основной обмотки и регулировочной обмотки с отводами, при этом один из подвижных контактов второго переключателя через контакторы соединен с первым выводом токоограничивающего реактора, а второй - с нейтралью, регулировочная обмотка через первый подвижный контакт первого переключателя напряжения и контактор соединена с основной обмоткой, через второй подвижный контакт первого переключателя и контактор - со вторым выводом токоограничивающего реактора, причем первый и второй выводы токоограничивающего реактора соединены через контакторы соответственно с основной обмоткой и нейтралью. 14481 1 2011.06.30 Изобретение относится к электроэнергетике, а именно к силовым трансформаторам. Известен трансформатор 1 с регулированием напряжения под нагрузкой с двумя переключателями в регулировочной обмотке, один из которых осуществляет реверс, а другой собственно переключает ответвления. К недостаткам такого трансформатора относится необходимость его отключения от электрической сети для осуществления реверса. Наиболее близким техническим решением к изобретению является силовой трансформатор 2, содержащий первичную обмотку, выполненную с отводами, контакторы,переключатель напряжения с подвижными контактами, четырехобмоточный токоограничивающий реактор, вторичную обмотку. К недостаткам такого трансформатора относится большое число витков регулировочной обмотки для обеспечения нужного диапазона регулирования напряжения, а также крупногабаритный и дорогой токоограничивающий реактор, содержащий четыре обмотки. Задачей изобретения является увеличение предела регулирования напряжения трансформатора под нагрузкой при сохранении прежнего числа отводов первичной обмотки и удешевление его конструкции. Поставленная задача решается тем, что трансформатор с регулированием напряжения под нагрузкой, содержащий первичную обмотку, выполненную с отводами, контакторы,первый переключатель напряжения с подвижными контактами, токоограничивающий реактор, вторичную обмотку, дополнительно содержит второй переключатель напряжения,токоограничивающий реактор выполнен однообмоточным, первичная обмотка выполнена из основной обмотки и регулировочной обмотки с отводами, при этом один из подвижных контактов второго переключателя через контакторы соединен с первым выводом токоограничивающего реактора, а второй - с нейтралью, регулировочная обмотка через первый подвижный контакт первого переключателя напряжения и контактор соединена с основной обмоткой, через второй подвижный контакт первого переключателя и контактор со вторым выводом токоограничивающего реактора, причем первый и второй выводы токоограничивающего реактора соединены через контакторы соответственно с основной обмоткой и нейтралью. Технический результат заключается в том, что пределы регулирования напряжения трансформатора увеличиваются при сохранении прежнего числа отводов первичной обмотки, а также удешевляется конструкция трансформатора. На фигуре показана схема трансформатора с регулированием напряжения под нагрузкой, содержащего первичную обмотку, состоящую из основной обмотки 1 и регулировочной обмотки 2, содержащей отводы, контакторы 3-8, первый переключатель 9 напряжения с подвижными контактами 10 и 11, однообмоточный токоограничивающий реактор 12,вторичную обмотку 13, второй переключатель 14 напряжения с подвижными контактами 15 и 16, нейтраль 17. Трансформатор работает следующим образом. В нормальном режиме контакторы 4, 5,7, 8 разомкнуты, а контакторы 3 и 6 замкнуты ток проходит по цепи основная обмотка 1,контактор 3, подвижный контакт 10 переключателя 9, витки регулировочной обмотки 2,находящиеся между переключателями 9 и 14, подвижный контакт 16 переключателя 14,контактор 6, нейтраль 17. При необходимости перевода переключателя 9 на другой отвод выполняется следующая последовательность действий подвижный контакт 11 переключателя 9 переводится в нужное положение, включается контактор 7, включается контактор 4, отключается контактор 3, подвижный контакт 10 переключателя 9 переводится в нужное положение, включается контактор 3, отключаются последовательно контакторы 4 и 7. При необходимости перевода переключателя 14 на другой отвод выполняется следующая последовательность действий подвижный контакт 15 переключателя 14 переводится в нужное положение, включается контактор 8, включается контактор 5, отключается кон 2 14481 1 2011.06.30 тактор 6, подвижный контакт 16 переключателя 14 переводится в нужное положение,включается контактор 6, последовательно отключаются контакторы 5 и 8. Таким образом, трансформатор с регулированием напряжения под нагрузкой позволяет существенно расширить диапазон регулирования напряжения при сохранении прежнего числа отводов первичной обмотки, а также существенно удешевляется конструкция трансформатора. Использование трансформатора по сравнению с известными позволяет эффективно регулировать напряжение в электрических сетях. Источники информации 1. Львов Ю.Н., Дементьев Ю.А., Сурба А.С., Шейко П.А., Шифрин Л.Н., Славинский А.З., Сипилкин К.Г. О надежности силовых трансформаторов и автотрансформаторов электрических сетей // Электрические станции. - 2005. -11. - С. 69-75, рис. 4 г. 2. Патент 2046531, МПК 02 5/257,02 13/06 // Бюл.29. - 20.10.95. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
