Дроссель

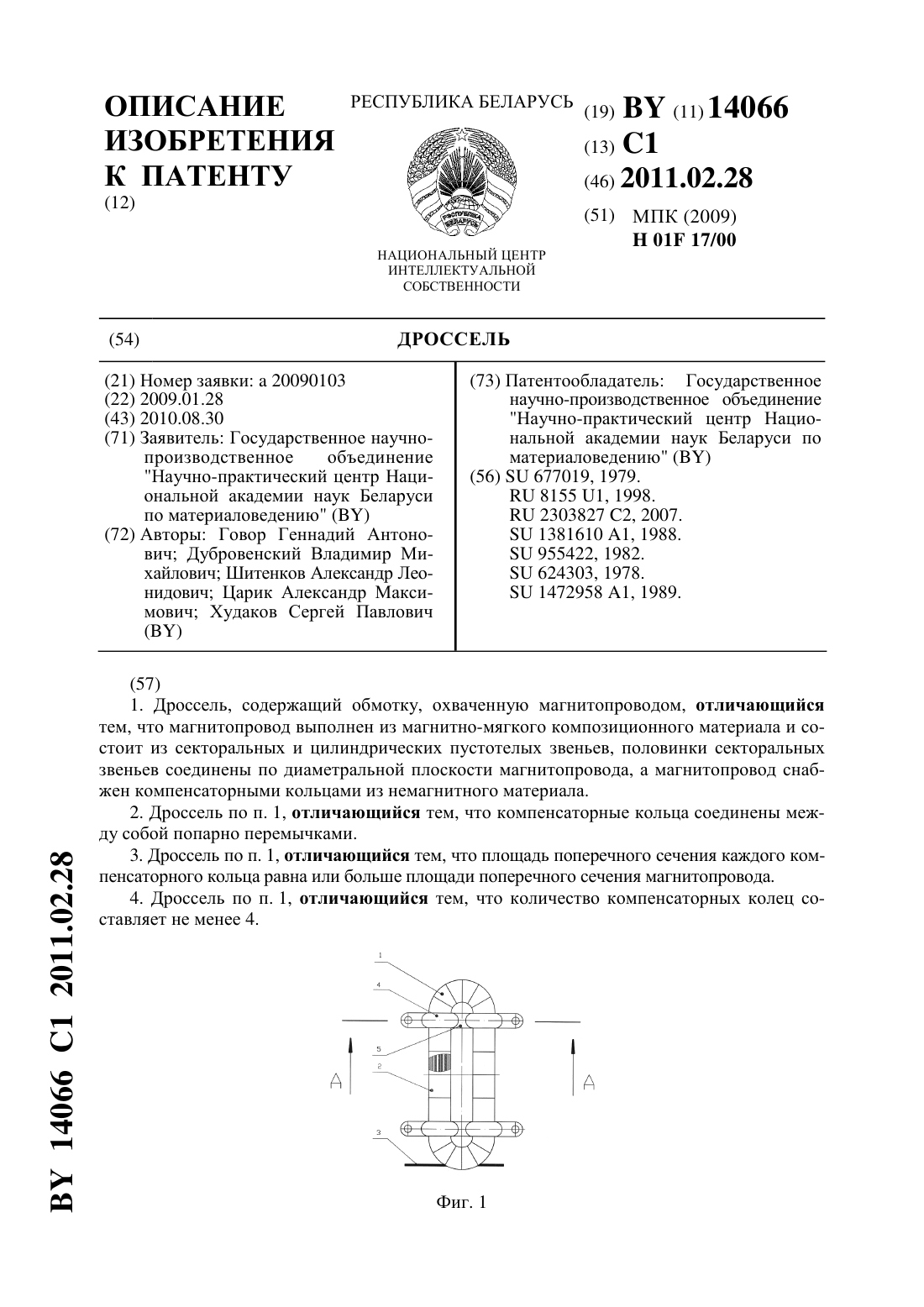

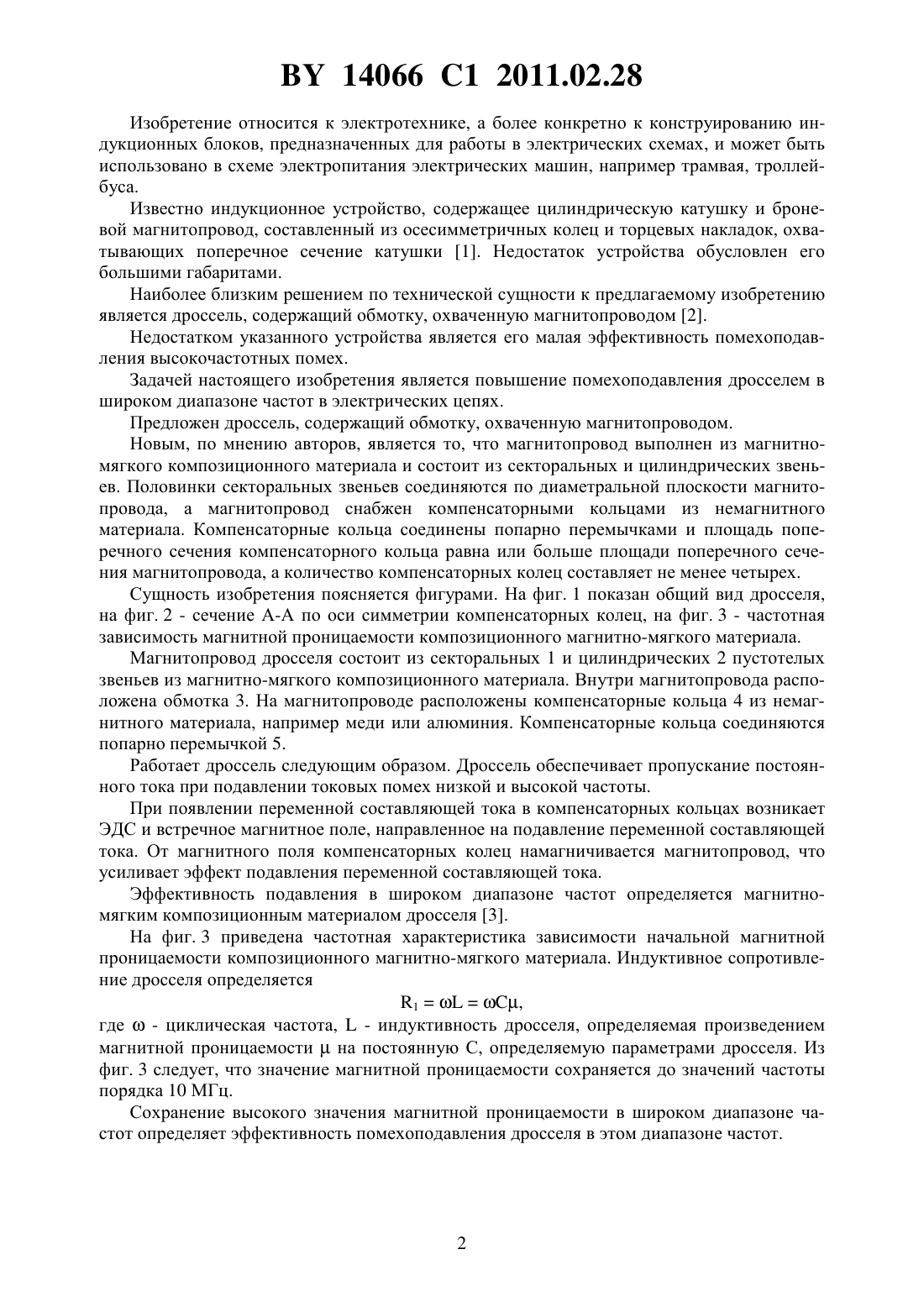

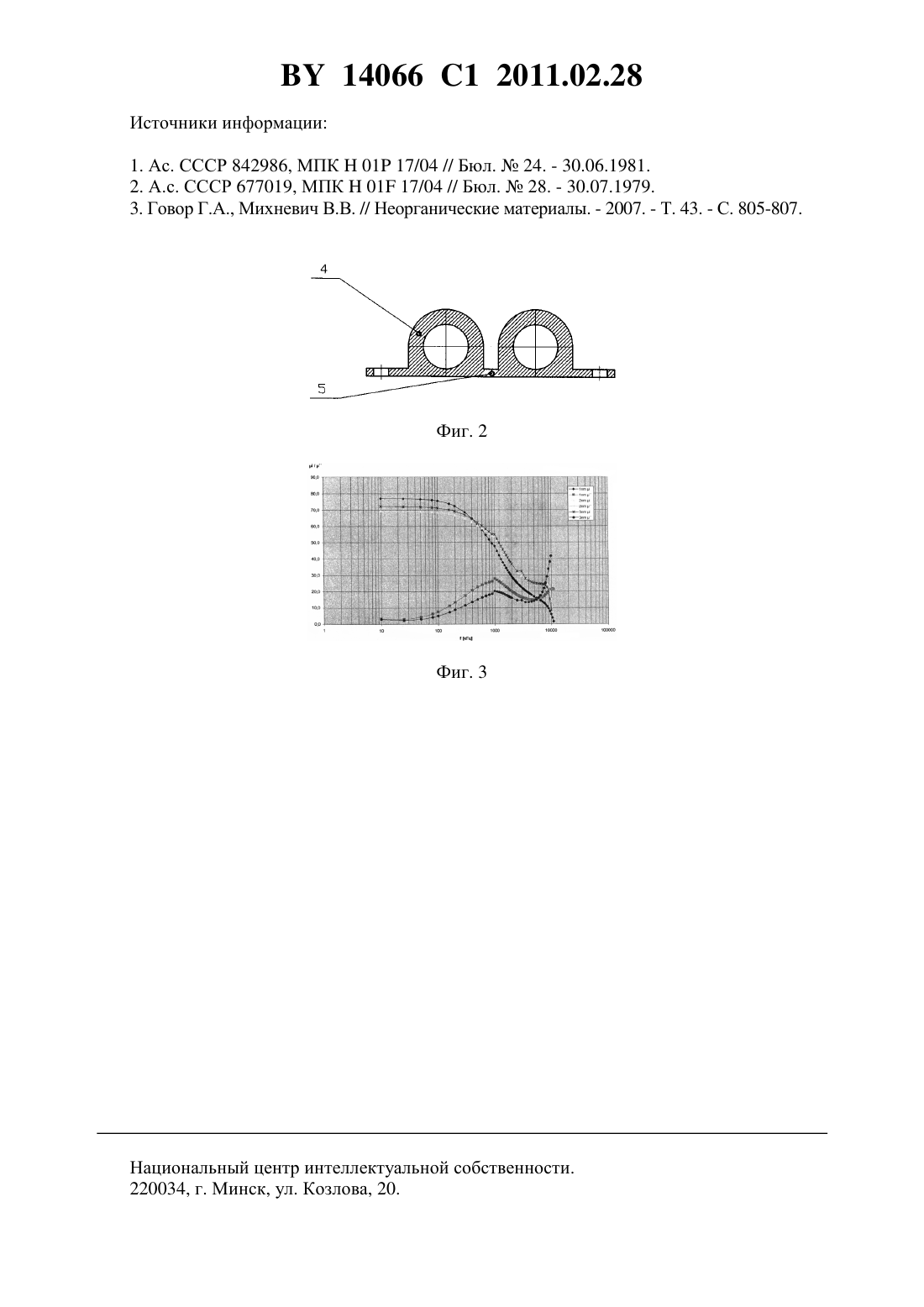

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научнопроизводственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(72) Авторы Говор Геннадий Антонович Дубровенский Владимир Михайлович Шитенков Александр Леонидович Царик Александр Максимович Худаков Сергей Павлович(73) Патентообладатель Государственное научно-производственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(57) 1. Дроссель, содержащий обмотку, охваченную магнитопроводом, отличающийся тем, что магнитопровод выполнен из магнитно-мягкого композиционного материала и состоит из секторальных и цилиндрических пустотелых звеньев, половинки секторальных звеньев соединены по диаметральной плоскости магнитопровода, а магнитопровод снабжен компенсаторными кольцами из немагнитного материала. 2. Дроссель по п. 1, отличающийся тем, что компенсаторные кольца соединены между собой попарно перемычками. 3. Дроссель по п. 1, отличающийся тем, что площадь поперечного сечения каждого компенсаторного кольца равна или больше площади поперечного сечения магнитопровода. 4. Дроссель по п. 1, отличающийся тем, что количество компенсаторных колец составляет не менее 4. 14066 1 2011.02.28 Изобретение относится к электротехнике, а более конкретно к конструированию индукционных блоков, предназначенных для работы в электрических схемах, и может быть использовано в схеме электропитания электрических машин, например трамвая, троллейбуса. Известно индукционное устройство, содержащее цилиндрическую катушку и броневой магнитопровод, составленный из осесимметричных колец и торцевых накладок, охватывающих поперечное сечение катушки 1. Недостаток устройства обусловлен его большими габаритами. Наиболее близким решением по технической сущности к предлагаемому изобретению является дроссель, содержащий обмотку, охваченную магнитопроводом 2. Недостатком указанного устройства является его малая эффективность помехоподавления высокочастотных помех. Задачей настоящего изобретения является повышение помехоподавления дросселем в широком диапазоне частот в электрических цепях. Предложен дроссель, содержащий обмотку, охваченную магнитопроводом. Новым, по мнению авторов, является то, что магнитопровод выполнен из магнитномягкого композиционного материала и состоит из секторальных и цилиндрических звеньев. Половинки секторальных звеньев соединяются по диаметральной плоскости магнитопровода, а магнитопровод снабжен компенсаторными кольцами из немагнитного материала. Компенсаторные кольца соединены попарно перемычками и площадь поперечного сечения компенсаторного кольца равна или больше площади поперечного сечения магнитопровода, а количество компенсаторных колец составляет не менее четырех. Сущность изобретения поясняется фигурами. На фиг. 1 показан общий вид дросселя,на фиг. 2 - сечение А-А по оси симметрии компенсаторных колец, на фиг. 3 - частотная зависимость магнитной проницаемости композиционного магнитно-мягкого материала. Магнитопровод дросселя состоит из секторальных 1 и цилиндрических 2 пустотелых звеньев из магнитно-мягкого композиционного материала. Внутри магнитопровода расположена обмотка 3. На магнитопроводе расположены компенсаторные кольца 4 из немагнитного материала, например меди или алюминия. Компенсаторные кольца соединяются попарно перемычкой 5. Работает дроссель следующим образом. Дроссель обеспечивает пропускание постоянного тока при подавлении токовых помех низкой и высокой частоты. При появлении переменной составляющей тока в компенсаторных кольцах возникает ЭДС и встречное магнитное поле, направленное на подавление переменной составляющей тока. От магнитного поля компенсаторных колец намагничивается магнитопровод, что усиливает эффект подавления переменной составляющей тока. Эффективность подавления в широком диапазоне частот определяется магнитномягким композиционным материалом дросселя 3. На фиг. 3 приведена частотная характеристика зависимости начальной магнитной проницаемости композиционного магнитно-мягкого материала. Индуктивное сопротивление дросселя определяется 1,где- циклическая частота,- индуктивность дросселя, определяемая произведением магнитной проницаемостина постоянную С, определяемую параметрами дросселя. Из фиг. 3 следует, что значение магнитной проницаемости сохраняется до значений частоты порядка 10 МГц. Сохранение высокого значения магнитной проницаемости в широком диапазоне частот определяет эффективность помехоподавления дросселя в этом диапазоне частот. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
