Устройство для очистки дрены

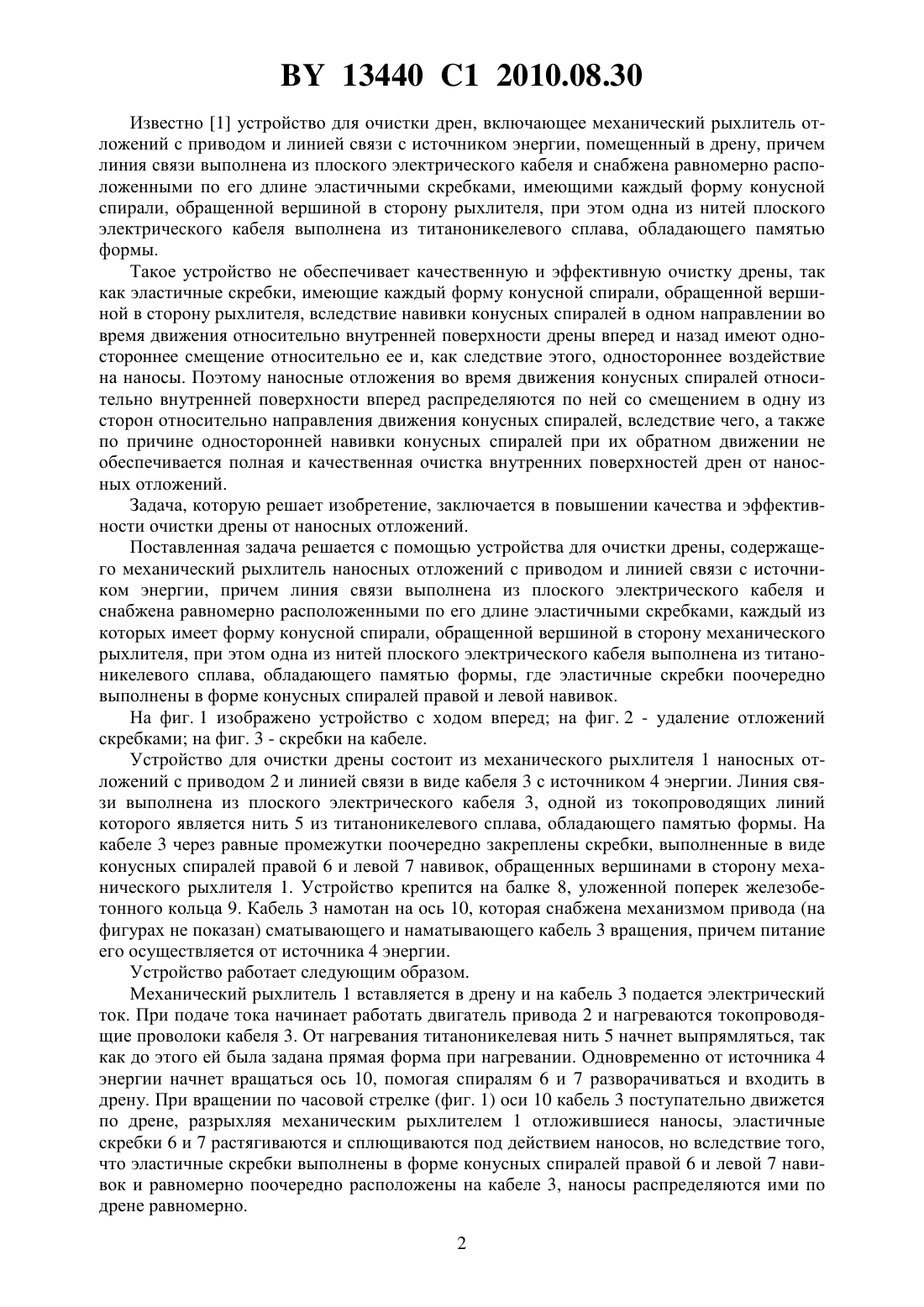

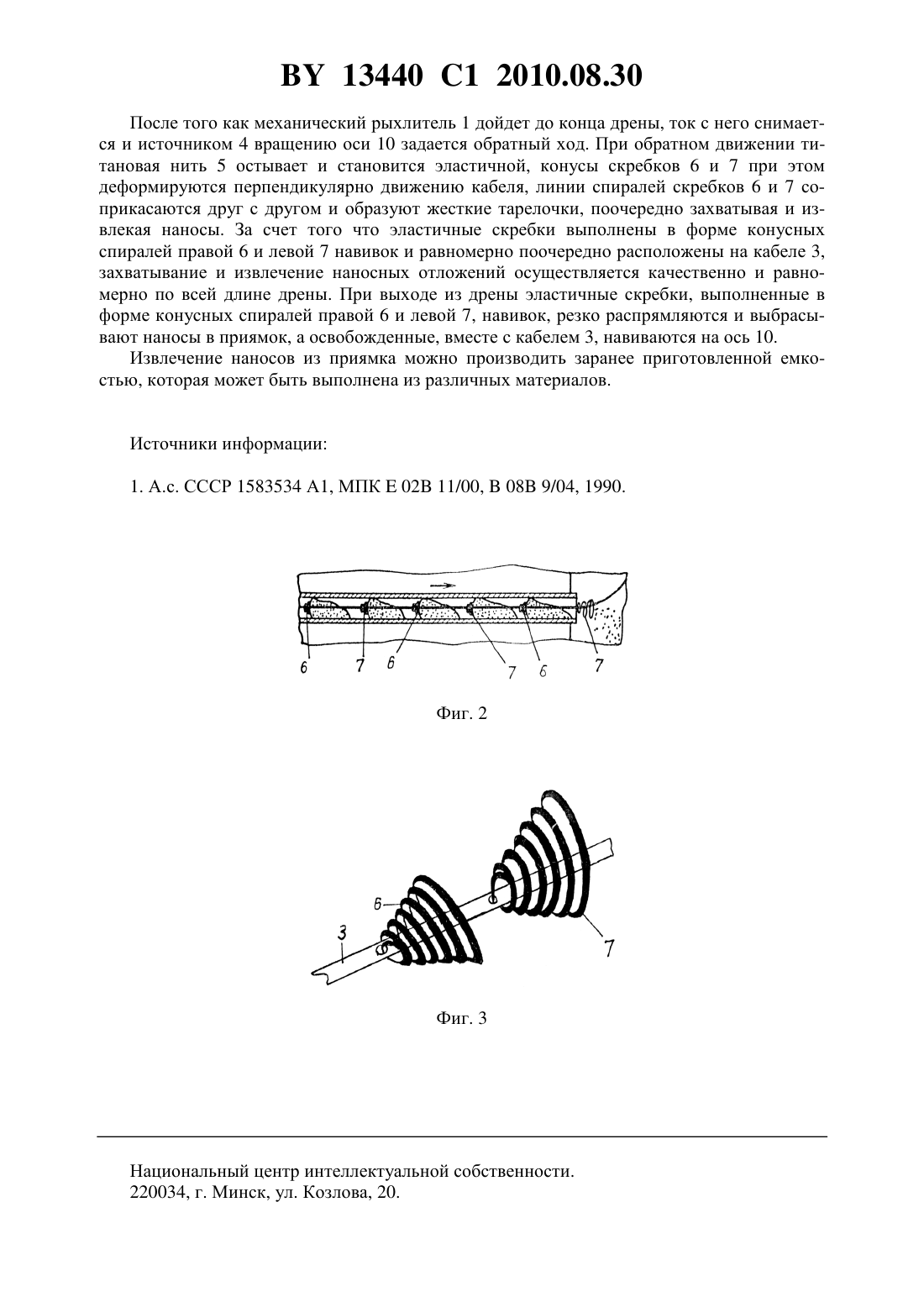

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ДРЕНЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для очистки дрены, содержащее механический рыхлитель наносных отложений с приводом и линией связи с источником энергии, причем линия связи выполнена из плоского электрического кабеля и снабжена равномерно расположенными по его длине эластичными скребками, каждый из которых имеет форму конусной спирали, обращенной вершиной в сторону механического рыхлителя, при этом одна из нитей плоского электрического кабеля выполнена из титаноникелевого сплава, обладающего памятью формы, отличающееся тем, что эластичные скребки поочередно выполнены в форме конусных спиралей правой и левой навивок. Изобретение относится к механизации мелиоративных работ, в частности к очистке горизонтального закрытого дренажа от заиления, и может также использоваться для очистки трубопроводов, например, канализации. 13440 1 2010.08.30 Известно 1 устройство для очистки дрен, включающее механический рыхлитель отложений с приводом и линией связи с источником энергии, помещенный в дрену, причем линия связи выполнена из плоского электрического кабеля и снабжена равномерно расположенными по его длине эластичными скребками, имеющими каждый форму конусной спирали, обращенной вершиной в сторону рыхлителя, при этом одна из нитей плоского электрического кабеля выполнена из титаноникелевого сплава, обладающего памятью формы. Такое устройство не обеспечивает качественную и эффективную очистку дрены, так как эластичные скребки, имеющие каждый форму конусной спирали, обращенной вершиной в сторону рыхлителя, вследствие навивки конусных спиралей в одном направлении во время движения относительно внутренней поверхности дрены вперед и назад имеют одностороннее смещение относительно ее и, как следствие этого, одностороннее воздействие на наносы. Поэтому наносные отложения во время движения конусных спиралей относительно внутренней поверхности вперед распределяются по ней со смещением в одну из сторон относительно направления движения конусных спиралей, вследствие чего, а также по причине односторонней навивки конусных спиралей при их обратном движении не обеспечивается полная и качественная очистка внутренних поверхностей дрен от наносных отложений. Задача, которую решает изобретение, заключается в повышении качества и эффективности очистки дрены от наносных отложений. Поставленная задача решается с помощью устройства для очистки дрены, содержащего механический рыхлитель наносных отложений с приводом и линией связи с источником энергии, причем линия связи выполнена из плоского электрического кабеля и снабжена равномерно расположенными по его длине эластичными скребками, каждый из которых имеет форму конусной спирали, обращенной вершиной в сторону механического рыхлителя, при этом одна из нитей плоского электрического кабеля выполнена из титаноникелевого сплава, обладающего памятью формы, где эластичные скребки поочередно выполнены в форме конусных спиралей правой и левой навивок. На фиг. 1 изображено устройство с ходом вперед на фиг. 2 - удаление отложений скребками на фиг. 3 - скребки на кабеле. Устройство для очистки дрены состоит из механического рыхлителя 1 наносных отложений с приводом 2 и линией связи в виде кабеля 3 с источником 4 энергии. Линия связи выполнена из плоского электрического кабеля 3, одной из токопроводящих линий которого является нить 5 из титаноникелевого сплава, обладающего памятью формы. На кабеле 3 через равные промежутки поочередно закреплены скребки, выполненные в виде конусных спиралей правой 6 и левой 7 навивок, обращенных вершинами в сторону механического рыхлителя 1. Устройство крепится на балке 8, уложенной поперек железобетонного кольца 9. Кабель 3 намотан на ось 10, которая снабжена механизмом привода (на фигурах не показан) сматывающего и наматывающего кабель 3 вращения, причем питание его осуществляется от источника 4 энергии. Устройство работает следующим образом. Механический рыхлитель 1 вставляется в дрену и на кабель 3 подается электрический ток. При подаче тока начинает работать двигатель привода 2 и нагреваются токопроводящие проволоки кабеля 3. От нагревания титаноникелевая нить 5 начнет выпрямляться, так как до этого ей была задана прямая форма при нагревании. Одновременно от источника 4 энергии начнет вращаться ось 10, помогая спиралям 6 и 7 разворачиваться и входить в дрену. При вращении по часовой стрелке (фиг. 1) оси 10 кабель 3 поступательно движется по дрене, разрыхляя механическим рыхлителем 1 отложившиеся наносы, эластичные скребки 6 и 7 растягиваются и сплющиваются под действием наносов, но вследствие того,что эластичные скребки выполнены в форме конусных спиралей правой 6 и левой 7 навивок и равномерно поочередно расположены на кабеле 3, наносы распределяются ими по дрене равномерно. 2 13440 1 2010.08.30 После того как механический рыхлитель 1 дойдет до конца дрены, ток с него снимается и источником 4 вращению оси 10 задается обратный ход. При обратном движении титановая нить 5 остывает и становится эластичной, конусы скребков 6 и 7 при этом деформируются перпендикулярно движению кабеля, линии спиралей скребков 6 и 7 соприкасаются друг с другом и образуют жесткие тарелочки, поочередно захватывая и извлекая наносы. За счет того что эластичные скребки выполнены в форме конусных спиралей правой 6 и левой 7 навивок и равномерно поочередно расположены на кабеле 3,захватывание и извлечение наносных отложений осуществляется качественно и равномерно по всей длине дрены. При выходе из дрены эластичные скребки, выполненные в форме конусных спиралей правой 6 и левой 7, навивок, резко распрямляются и выбрасывают наносы в приямок, а освобожденные, вместе с кабелем 3, навиваются на ось 10. Извлечение наносов из приямка можно производить заранее приготовленной емкостью, которая может быть выполнена из различных материалов. Источники информации 1. А.с. СССР 1583534 А 1, МПК 02 11/00,08 9/04, 1990. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
