Велоэргометр

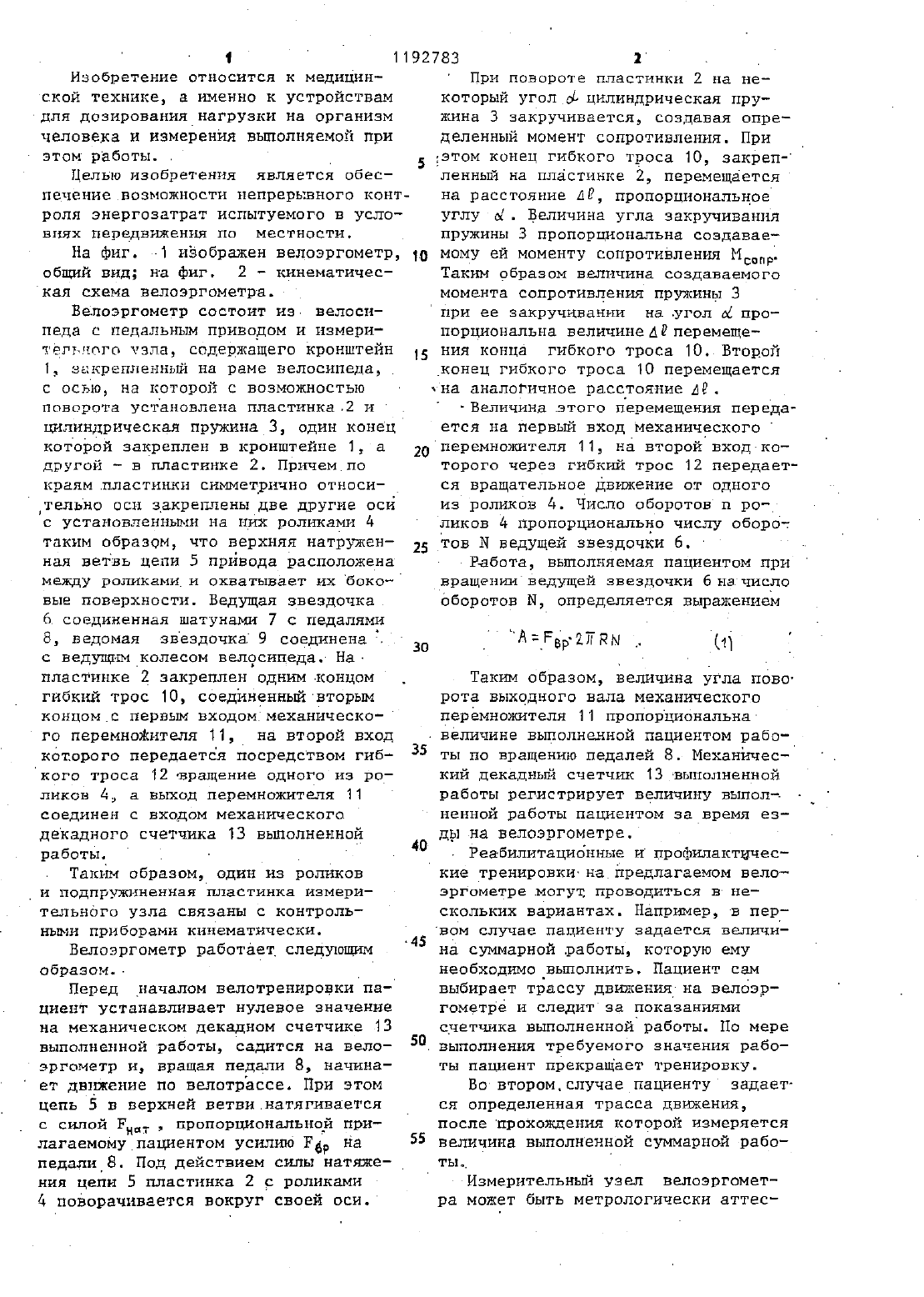

ПОСМДАРСТВЕННЫЙ НОМИТЕТ СССР ПО,ЦЕЛАМ ИЭОБЕТЕНИИААОТНРЫТИЙраму, педапьны привод в виде ведущей Н ведомой звездочек с расположенной на них цепью.иеющей нагруженную исвободную ветвиа такжеустановленные на раме измерительныйприборы, о т л И ч а ю щ Д й с Я . тем, что, с целью обеспечения возможности непрерывного контроля энер гозатрат испытуемого в условиях передвижения по местности, рама снабжена связаннымиас педальны приводом колесами, Измерйтельный узел выпол нен В виДезакрепленного на раме кронштейна, на котором с возможностью поворота установлена подпружиненнаяПЛЗСТИНКЭ С ДВУМЯ РОЛИКЗМИ ПО кра-ям, причем нагруженная ветвь цепи распбложна МЕЖДУ РОПИКЗМИ И КОНТаК тйрует с их боковыми поверхностями, а один из роликов И подпружйненная ПЛЗСТЙНКЗ СВЯЗЗНЫ С КОНТРОЛЬНЫМИ При бщщштшшшшпщажи.для дозирования нагрузки на организмчеловека И измерения вьшолняемой при этом работы. 1 Целью изобретения является обес печение ВОЗМОЖНОСТИ НЕПРЕРЫВНОГО КОНТРОЛЯ ЭНЕРГОЗЗТРЭТ ИСПЫТУЕМОГО В УСЛОВПЯХ ПЭРЗДЕНЖЕННЯ ПО МЕСТНОСТИ.На фиг. 1 изображен велоэргометр, 10 мому ей моменту сопротивления Мобщий вид на фиг. 2 - кинематичес кая схема ВЕЛОЭРГОМЭТРН.Велоэргометр состоит из- велосипеда с педальным приводом и измеритегъного узла, содержащего Кронштейн 1, закрепленный на раме велосипеда,с осью, на которой с возможностью поворота установлена пластинка 2 икоторой закреплен В кронштейне 1, а другой - в пластинке 2. Причем по краям пластинки симметрично относи тельно осн закреплены две другие осис установленными на них роликами 4 таким образом, что верхняя натруженная ветвь цепи 5 приводарасположена между ропикамии охватывает ихбоковые поверхности. Ведущая звездочка. 6 соединенная шатунам 7 с педалями 8, ведомая звездочка 9 соединена 7 с ведущимколесом велосипедам На пластинке 2 закреплен одним-концом гибкий трос 10, соединенный вторым концом с первым входоммеханическо го перемножнтеля 11, на второй вход которого передается посредством гиб кого троса 12 вращение одного из ро ликов 4, а выход перемножителя 11 соединен с входом механического декадного счетчика 13 выполненнойтельного узла связаны с контрольными приборами кинематически. Велоэргометр работает следующим обрааом.- рб Перед началом велотренировки пациент устанавливает нулевое значение на механическом декадном счетчике 13 выполненной работы, садится на вело эргоМетр и, вращая педали 8, начина ет движение по велотрассе. При этом цепь 5 в верхней ветви натягивается с силой Рндт пропорциональной прилагаемому пациентом усилию Ед на педали 8. Под действием силы натяжения цепи 5 пластинка 2 с роликами4 поворачивается вокруг своей оси.При повороте пластинки 2 на некоторый уголЫцилиндрическая пружина 3 закручивается, создавая определенный момент сопротивления. Привдэтом конец гибкого троса 10, закрепленны на пластинке 2, перемещается На Расстояние ДР, пропорциональное углу ы . Величина угла закручивания пружины 3 пропорциональна создавае СОПР Таким образом величина создаваемого момента сопротивления пружины 3 при ее закручивании на угол М пропорциональна величинеАгкшемеще15 НИЯ конца гибкого троса 10. Второй конец гибкого троса 10 перемещается на аналогичное расстояние АР.-Величина этого перемещения передается на первый вход механическогодо перемножителн 11, на второй вход-которого через гибкий трос 12 передается вращательное движение от одного из роликов 4. Число оборотов п роликов 4 пропорционально числу оборот-Работа, выолняемая пациентом при вращеиииведущей звездочки бъш число оборотов Ы, определяется вьшажениемТаким образом, величина угла поворота выходного вала механического перемножителя 11 пропорциональна. величине выполненной пациентом рабо 35 ты по вращению педалей 8. Механический Декадный счетчик 1 Звыполненной работы регистрирует величину выполч ненной работы пациентом аавремя ез ды на велоэргометре. Реабилитационные ипрофилактичес кие тренировки-на предлагаемом велоэргометре.могут проводиться в нескольких вариантах. Например, в первом случае пациенту задается величина суммарной работы, которую ему необходимо выполнить. Пациент сам выбирает трассу движения на велоэргометре и следит за показаниями счетчика выполненной работы. По мере 5.выполиения требуемого значения работы пациент прекращает тренировку.Во второмслучаепацИенту задает ся определенная трасса двиения,послепрохождения которой измеряется55 величина выполненной суммарной рабоТЫ 1 1 Измерительный узел велоэргометра может быть метрологнчески аттес зоМер-важнытован на месте эксплуатации следующим образом. Втулка ведущего колеса велоэргометра устанавливается на входящую в его комплект складную подставку таким образом, чтобы ведущее КОЛЕСО не СОПРИКЭСЗЛОСЬ С ПО верхностьюна которой установлен велоэргометр. На пластинке 2 с ропщками 4 закрепляется рычаг с образцовым динамометром И рукояткойВручную действуют на рукоятку с опрее деленной силой, направленной параллельно верхней ветви цепи привода, в направлении ее рабочего хода. Величина силы измеряется по образцовому динамометру. При этом пластинка 2 с роликами поворачивается вокруг своей оси. Затем совершает Ы оборотов ведущей звездочки 6 с помощью педалей 8. Подставляя в формулу (1) значения-числа оборотов Ы и силы Евр, определяемой по образцовому динамометру рассчитышают83 4 ЕЕЛИЧИНУ вьшолненной-работы и сравНИВВЮТ С ПОКЗЗЗНИЯМИ МЕХЭНИЧЕСКОГО декадного счетчика 13. При несовПадении показаний счетчика 13 с раст счетны значением величины выолненной работы производят регулировку механического перемножителя 11.Велоэргометр может быть использован для реабилитации больных сердечнососудистыи,травматологнчес 7 неврологическими заболеваниями и их профилактики, а также для спеЦНальныхспортивнык тренировок. тПредлагаемая конструкция велоэргометра позволяет производить тренировки с измерением выполненной работьъ при этом суммарной работы, при движении по различным велотрассам, что позволяет контролировать физическую нагрузку в реальным условиях при профилактических и реабилитационных мероприятиях.ВНИИПИ Государственного комитета СССР
