Способ увеличения мощности действующей тепловой электростанции

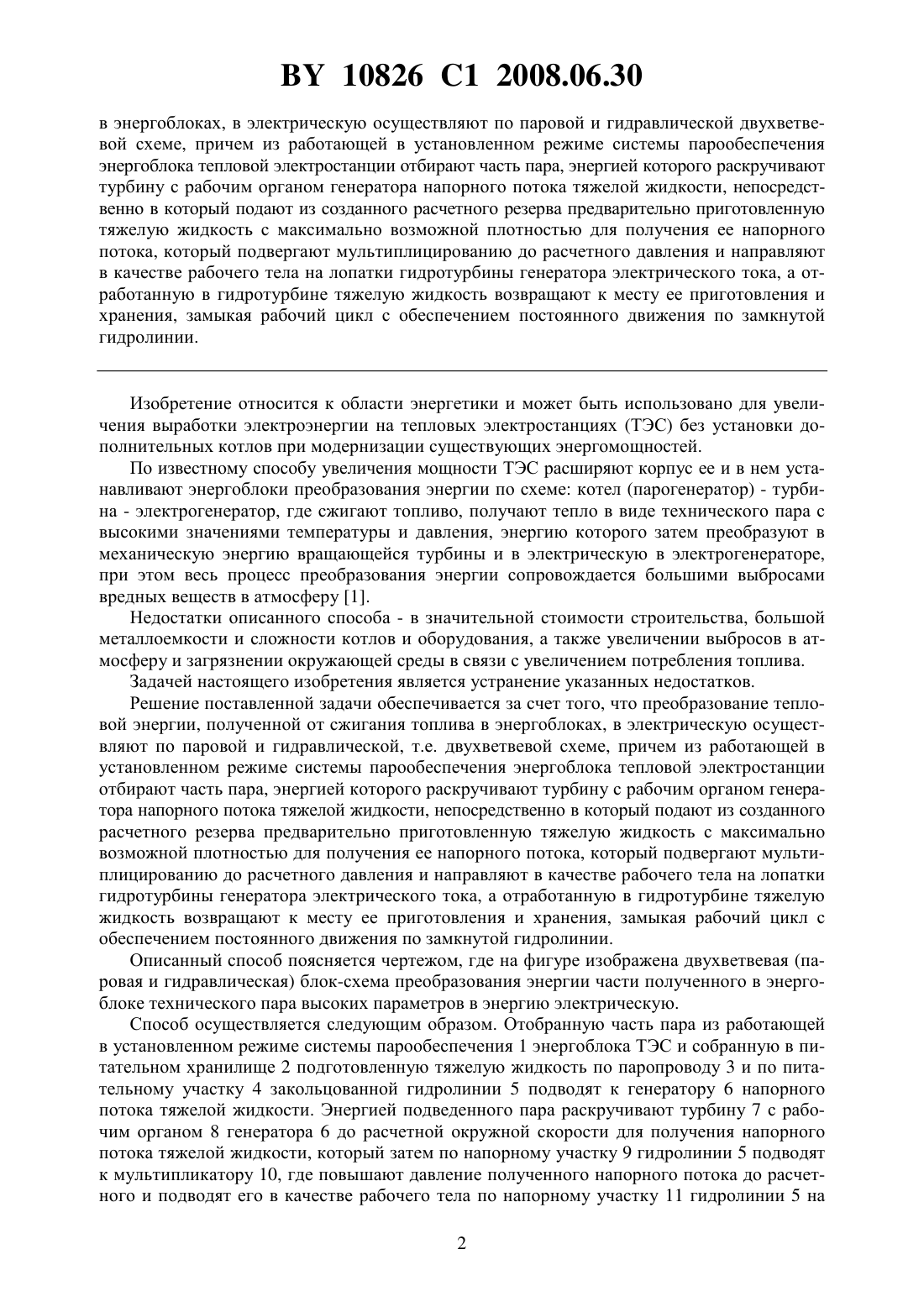

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ УВЕЛИЧЕНИЯ МОЩНОСТИ ДЕЙСТВУЮЩЕЙ ТЕПЛОВОЙ ЭЛЕКТРОСТАНЦИИ(71) Заявитель Манкевич Эдуард Александрович(72) Автор Манкевич Эдуард Александрович(73) Патентообладатель Манкевич Эдуард Александрович(57) Способ увеличения мощности действующей тепловой электростанции, заключающийся в том, что устанавливают дополнительные энергетические блоки, сжигают в них топливо и получают тепловую энергию в виде технического пара с высокими значениями температуры и давления, преобразуют энергию пара в механическую энергию вращающейся турбины и затем в электрическую посредством генератора электрического тока,отличающийся тем, что преобразование тепловой энергии, полученной от сжигания топлива 10826 1 2008.06.30 в энергоблоках, в электрическую осуществляют по паровой и гидравлической двухветвевой схеме, причем из работающей в установленном режиме системы парообеспечения энергоблока тепловой электростанции отбирают часть пара, энергией которого раскручивают турбину с рабочим органом генератора напорного потока тяжелой жидкости, непосредственно в который подают из созданного расчетного резерва предварительно приготовленную тяжелую жидкость с максимально возможной плотностью для получения ее напорного потока, который подвергают мультиплицированию до расчетного давления и направляют в качестве рабочего тела на лопатки гидротурбины генератора электрического тока, а отработанную в гидротурбине тяжелую жидкость возвращают к месту ее приготовления и хранения, замыкая рабочий цикл с обеспечением постоянного движения по замкнутой гидролинии. Изобретение относится к области энергетики и может быть использовано для увеличения выработки электроэнергии на тепловых электростанциях (ТЭС) без установки дополнительных котлов при модернизации существующих энергомощностей. По известному способу увеличения мощности ТЭС расширяют корпус ее и в нем устанавливают энергоблоки преобразования энергии по схеме котел (парогенератор) - турбина - электрогенератор, где сжигают топливо, получают тепло в виде технического пара с высокими значениями температуры и давления, энергию которого затем преобразуют в механическую энергию вращающейся турбины и в электрическую в электрогенераторе,при этом весь процесс преобразования энергии сопровождается большими выбросами вредных веществ в атмосферу 1. Недостатки описанного способа - в значительной стоимости строительства, большой металлоемкости и сложности котлов и оборудования, а также увеличении выбросов в атмосферу и загрязнении окружающей среды в связи с увеличением потребления топлива. Задачей настоящего изобретения является устранение указанных недостатков. Решение поставленной задачи обеспечивается за счет того, что преобразование тепловой энергии, полученной от сжигания топлива в энергоблоках, в электрическую осуществляют по паровой и гидравлической, т.е. двухветвевой схеме, причем из работающей в установленном режиме системы парообеспечения энергоблока тепловой электростанции отбирают часть пара, энергией которого раскручивают турбину с рабочим органом генератора напорного потока тяжелой жидкости, непосредственно в который подают из созданного расчетного резерва предварительно приготовленную тяжелую жидкость с максимально возможной плотностью для получения ее напорного потока, который подвергают мультиплицированию до расчетного давления и направляют в качестве рабочего тела на лопатки гидротурбины генератора электрического тока, а отработанную в гидротурбине тяжелую жидкость возвращают к месту ее приготовления и хранения, замыкая рабочий цикл с обеспечением постоянного движения по замкнутой гидролинии. Описанный способ поясняется чертежом, где на фигуре изображена двухветвевая (паровая и гидравлическая) блок-схема преобразования энергии части полученного в энергоблоке технического пара высоких параметров в энергию электрическую. Способ осуществляется следующим образом. Отобранную часть пара из работающей в установленном режиме системы парообеспечения 1 энергоблока ТЭС и собранную в питательном хранилище 2 подготовленную тяжелую жидкость по паропроводу 3 и по питательному участку 4 закольцованной гидролинии 5 подводят к генератору 6 напорного потока тяжелой жидкости. Энергией подведенного пара раскручивают турбину 7 с рабочим органом 8 генератора 6 до расчетной окружной скорости для получения напорного потока тяжелой жидкости, который затем по напорному участку 9 гидролинии 5 подводят к мультипликатору 10, где повышают давление полученного напорного потока до расчетного и подводят его в качестве рабочего тела по напорному участку 11 гидролинии 5 на 2 10826 1 2008.06.30 лопатки гидротурбины 12, которая и связанный с нею электрогенератор13 его энергией раскручиваются до расчетных оборотов для получения электрического тока промышленной частоты. Отработанную в гидротурбине 12 тяжелую жидкость по сливному участку 14 гидролинии 5 отводят к месту ее сбора в питательном хранилище 2, обеспечивая ее круговое движение, замыкая в нем питательный 4, напорные 9 и 11 и сливной 14 участки гидролинии 5, а выработанный электрический ток от электрогенератора 13 подводят к общей электросети 15 потребителю электрической энергии. Использование предлагаемого способа дает возможность вырабатывать дополнительную электроэнергию без установки дорогих, громоздких и сложных котлов и оборудования,исключая дополнительный расход дорогостоящего топлива и, следовательно, загрязнения выбросами окружающей среды. Ввиду того что подготовленная и запасенная в расчетном количестве тяжелая жидкость постоянно движется по закольцованной гидролинии, последняя используется практически без потерь. Источники информации 1. Алексеев Г.Н. Общая теплотехника. - М. Высшая школа, 1980. - С. 262-267 496-500. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
