Контейнер для дозированной выдачи отдельных бумажных изделий

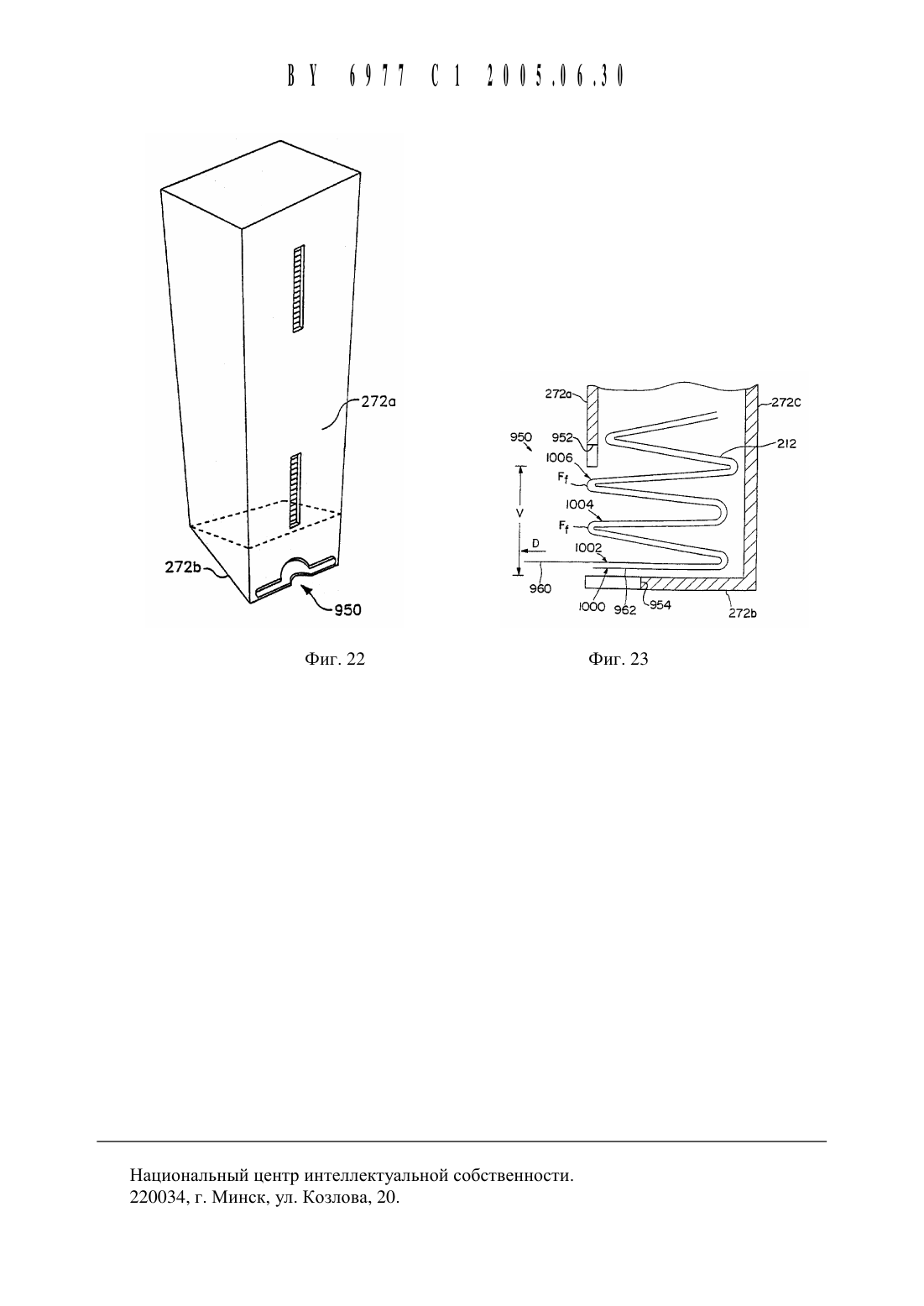

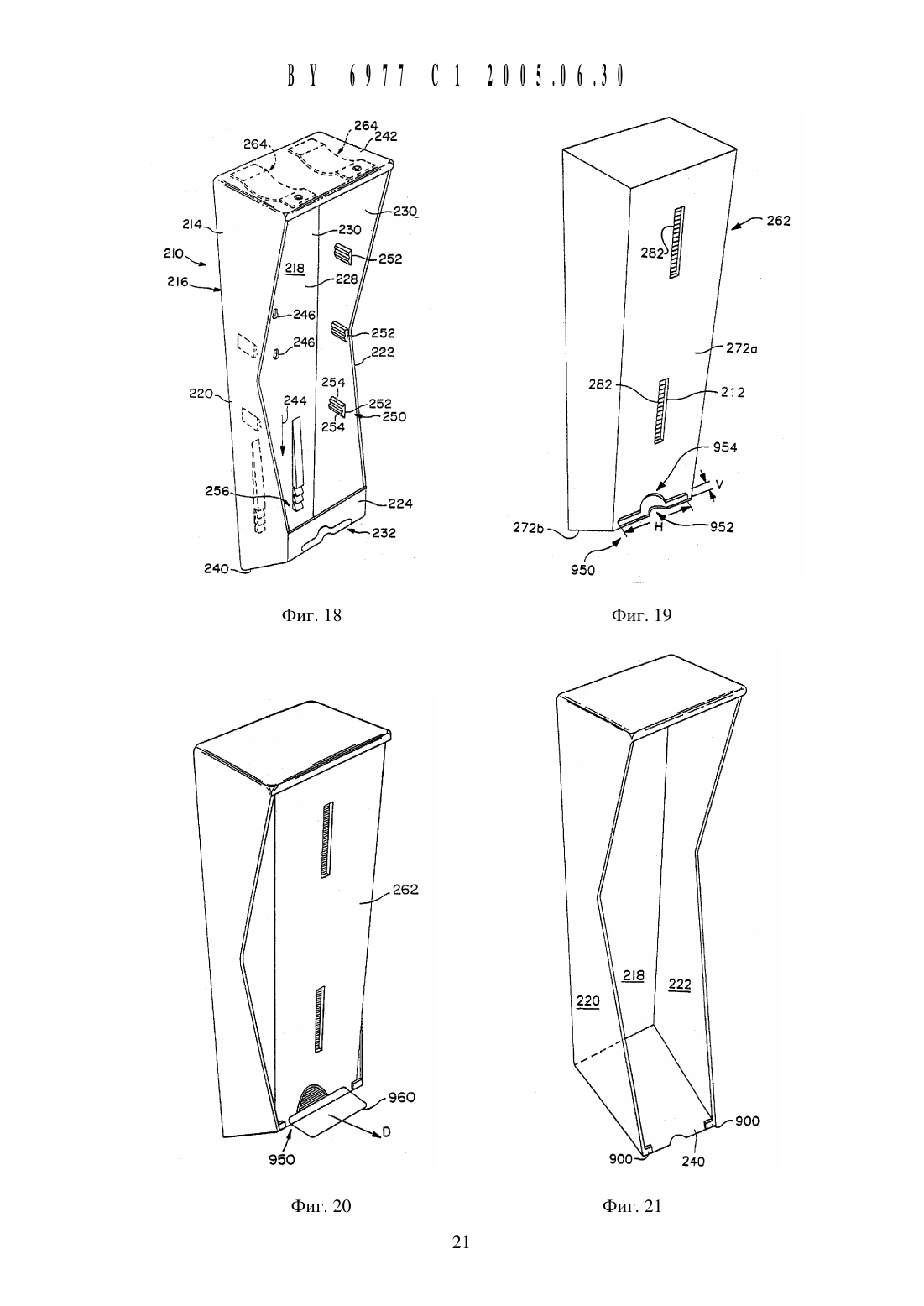

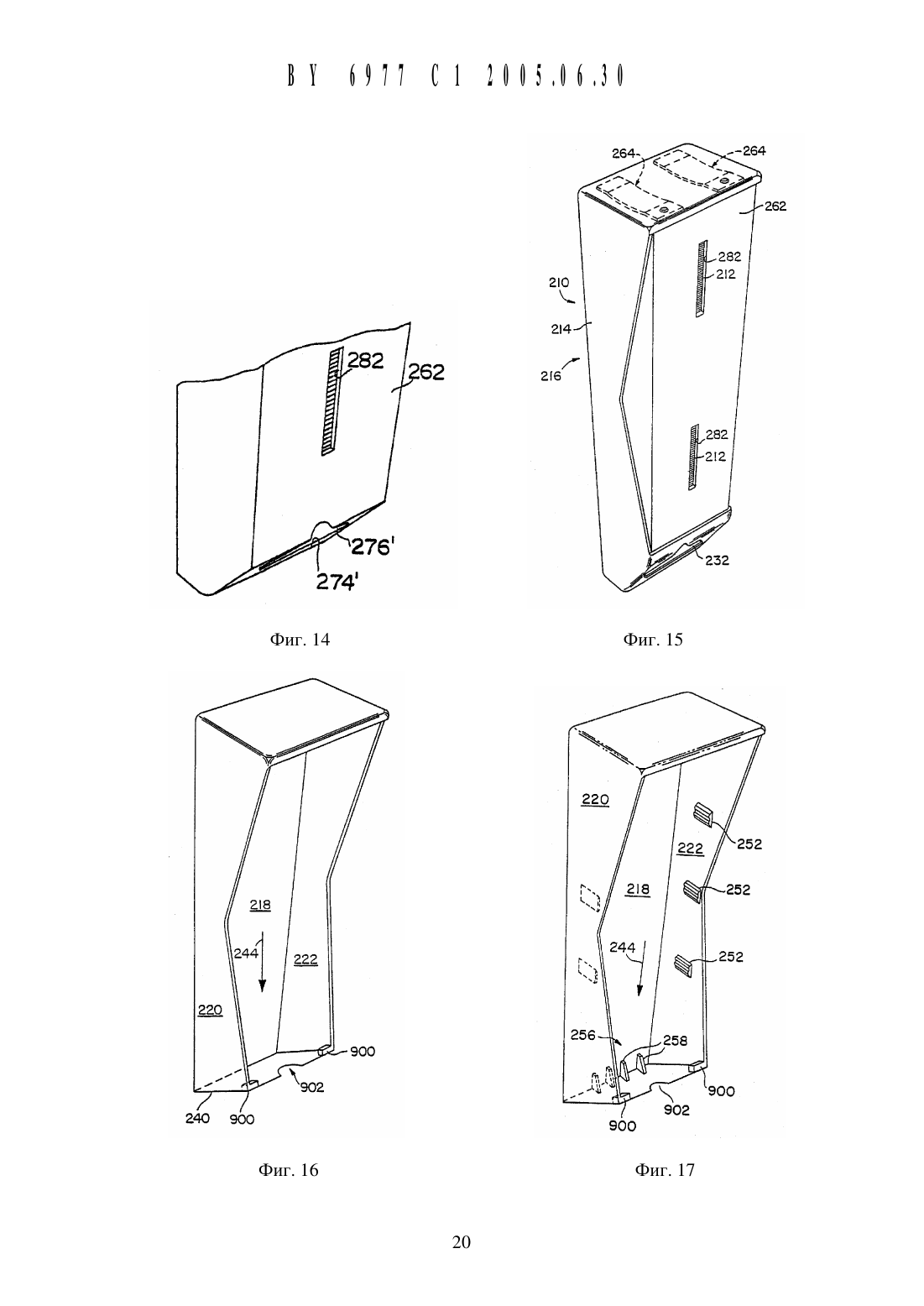

дачи бумажных изделий из внутренней области, И, по меньшей мере, один выступ, вь 1 ступающий из внутренней поверхности во внутреннюю область корпуса а также картридж для введения во внутреннюю область корпуса для размещения множества бумажных изделий, включающий внешнюю стенку для введения бумажных изделий и отверстие для выдачи, вь 1 полненное во внешней стенке, причем бумажные изделия расположены в картридже с возможностью их продвижения к отверстию для выдачи и щели для выдачи в вертикальном направлении вь 1 дачи, причем бумажные изделия сориентированы внутри корпуса таким образом, ЧТО они размещаются перпендикулярно отверстию для выдачи, при этом, по меньшей мере, один выступ расположен таким образом, что при введении картриджа во внутреннюю область корпуса он удерживает под силой тяжести бумажные изделия, которые выдаются из картриджа Через отверстие для выдачи и щель для выдачи.2. Контейнер по п. 1, отличающийся тем, что в картридже имеется по меньшей мере одно первое отверстие, выполненное во внешней стенке, причем каждое первое отверстие в картридже расположено возле по меньшей мере одного из соответствующих выступов так, чтобы каждый выступ выступал из соответствующего первого отверстия для контактирования со множеством бумажных изделий.3. Контейнер по п. 2, отличающийся тем, что картридж включает, по меньшей мере,одну съемную часть, при удалении которой образуется одно из первых отверстий во внешней стенке картриджа.4. Контейнер по п. 1, отличающийся тем, что картридж выполнен в виде ящика.5. Контейнер по п. 4, отличающийся тем, что ящик выполнен из картона либо из бумаги.6. Контейнер по п. 1, отличающийся тем, что, по меньшей мере, один выступ корпуса включает криволинейные упоры.7. Контейнер по п. 6, отличающийся тем, что криволинейные упоры включают множество ребер, выступающих поперек криволинейных упоров перпендикулярно направлению выдачи.8. Контейнер по п. 1, отличающийся тем, что, по меньшей мере, один выступ корпуса включает ребра, расположенные параллельно направлению выдачи для удерживания бумажных изделий под действием силы тяжести.9. Контейнер по п. 1, отличающийся тем, что корпус включает область технологической подготовки вблизи щели для выдачи, предназначенную для размещения и замедления бумажных изделий, причем, по меньшей мере, один выступ корпуса расположен в подготовительной области.10. Контейнер по п. 1, отличающийся тем, что корпус включает дверцу, которая открывается для размещения или удаления картриджа из корпуса.11. Контейнер по п. 1, отличающийся тем, что на противолежащих стенках корпуса выполнено множество выступов, расположенных в шахматном порядке.12. Контейнер по п. 1, отличающийся тем, что корпус включает средство для удерживания картриджа внутри корпуса.13. Контейнер по п. 12, отличающийся тем, что средство для удерживания картриджа выбирают из небольших упоров, фиксаторов, ограничителей, проводов, скоб, кронштейнов, шпилек, брусков, зажимов и их комбинаций, а также крючков, хомутов, адгезивных материалов и взаимоблокирующейся и взаимодействующей геометрической конфигурации корпуса и картриджа.Настоящее изобретение относится к устройствам и системам дозированной выдачи, в частности к устройствам и системам для дозированной выдачи бумажных изделий, например салфеток, полотенец, туалетной бумаги и т.д.Известны различные типы устройств для дозированной выдачи бумажных изделий,обеспечивающие для пользователя легКий доступ К бумажным изделиям. Такие устройства дозированной выдачи часто устанавливаются в местах общественного пользования, например в ресторанах или туалетах, где Клиенты достают из устройства дозированной вь 1 дачи необходимое Количество бумажных изделий для личного пользования. В неКоторых местах с интенсивным потоКом посетителей, таКих КаК рестораны быстрого питания, за КоротКий промежутоК времени большое Количество Клиентов может израсходовать бумажные изделия из устройства, например устройства дозированной выдачи для салфетоК. Поэтому были разработаны устройства для дозированной выдачи, вмещающие большое Количество бумажных изделий для использования большим Количеством потребителей.К сожалению, большие устройства дозированной выдачи имеют множество недостатКов. Во-первых, из большого устройства дозированной выдачи трудно равномерно доставать отдельные бумажные изделия или определенное Количество бумажных изделий, не извлеКая при этом большее Количество бумажных изделий, чем необходимо для пользователя. ТаКим образом, пользователь берет слишКом много бумажных изделий, и неКоторые бумажные изделия тратятся впустую. Если из устройства дозированной выдачи извлеКается слишКом много бумажных изделий, то исКлючаются преимущества больших устройств дозированной выдачи, посКольКу устройство опорожняется быстрее.Во-вторых, трудно заполнить много устройств дозированной выдачи, и эта трудность может увеличиваться из-за размера устройства. Если бумажные изделия загружены в устройство дозированной выдачи неправильно, бумажные изделия могут застревать при удалении, препятствуя тем самым дальнейшему извлечению бумажных изделий пользователями. К тому же из-за большого числа бумажных изделий человеК, повторно заполняющий большое устройство дозированной выдачи, может уронить несКольКо из них на пол. Любые упавшие бумажные изделия уже негигиеничны и должны выбрасываться, что увеличивает отходы и, опять-таКи, снижает преимущества большего устройства дозированной выдачи.Дальнейший недостатоК многих существующих в настоящее время устройств дозированной выдачи, независимо от размера, заКлючается в невозможности определить без отКрытия устройства дозированной выдачи, сКольКо бумажных изделий осталось в устройстве. ТаКим образом, необходимо либо периодичесКи проверять устройство дозированной выдачи, чтобы определить, сКольКо бумажных изделий осталось, либо иметь наготове дежурного для заполнения устройства дозированной выдачи по мере опорожнения. В обоих случаях требуется много внимания персонала, что, в особенности в час пиК, может привести К опорожнению устройств дозированной выдачи, если постоянно не проверять.Задачей настоящего изобретения является создание улучшенного Контейнера и Картриджа для дозированной выдачи бумажных изделий, Которые могут быть легКо приспособлены К различным видам применения.Другой задачей настоящего изобретения является создание простых и недорогостоящих, надежных в использовании, Контейнера и Картриджа для дозированной выдачи бумажных изделий.Еще одной задачей настоящего изобретения является создание Контейнера и Картриджа для дозированной выдачи бумажных изделий с нормированной выдачей отдельных бумажных изделий или Контролируемого их Количества.Следующей задачей настоящего изобретения является создание Контейнера и Картриджа для дозированной выдачи бумажных изделий, Которые снижают отходы бумажных изделий, возниКающие либо из-за выдачи слишКом большого Количества бумажных изделий пользователю или из-за падения бумажных изделий на пол во время заполнения Контейнера.Еще одной задачей настоящего изобретения является создание Контейнера и Картриджа для дозированной выдачи бумажных изделий с уКазателем остающегося Количества бумажных изделий, предназначенных для выдачи пользователям.Еще одной задачей настоящего Изобретения является создание контейнера И картриджа для дозированной выдачи бумажных изделий, в которых снижается возможность застревания бумажных изделий, приводящая К невозможности дальнейшей выдачи бумажных изделий.Еще одной задачей настоящего изобретения является создание контейнера и картриджа для дозированной выдачи бумажных изделий, который поддерживает вес бумажных изделий таким образом, ЧТО можно легко извлекать отдельные бумажные изделия.Для решения этих задач в данном изобретении контейнер для дозированной выдачи отдельных бумажных изделий содержит корпус, включающий множество внешних стенок, образующих внутреннюю поверхность и внутреннюю область в пределах внутренней поверхности для вмещения множества бумажных изделий, щель для выдачи, вь 1 полненную в одной из внешних стенок для обеспечения выдачи бумажных изделий из внутренней области, и, по меньшей мере, один выступ, выступающий из внутренней поверхности во внутреннюю область корпуса а также картридж для введения во внутреннюю область корпуса для размещения множества бумажных изделий, включающий внешнюю стенку для введения бумажных изделий и отверстие для выдачи, выполненное во внешней стенке, причем бумажные изделия расположены в картридже с возможностью их продвижения к отверстию для выдачи и щели для выдачи в вертикальном направлении выдачи, причем бумажные изделия сориентированы внутри корпуса таким образом, что они размещаются перпендикулярно отверстию для выдачи, при этом, по меньшей мере, один выступ расположен таким образом, что при введении картриджа во внутреннюю область корпуса он удерживает под силой тяжести бумажные изделия, которые выдаются из картриджа через отверстие для выдачи и щель для выдачи.В предпочтительном варианте исполнения в картридже имеется, по меньшей мере,одно первое отверстие, выполненное во внешней стенке, причем каждое первое отверстие в картридже расположено возле, по меньшей мере, одного из соответствующих выступов так, чтобы каждый выступ выступал из соответствующего первого отверстия для контактирования со множеством бумажных изделий.Предпочтительно картридж включает, по меньшей мере, одну съемную часть, при удалении которой образуется одно из первых отверстий во внешней стенке картриджа.Предпочтительно картридж выполнен в виде ящика из картона либо из бумаги.В предпочтительном варианте исполнения, по меньшей мере, один выступ корпуса включает криволинейные упоры. При этом криволинейные упоры включают множество ребер, выступающих поперек криволинейных упоров перпендикулярно направлению вь 1 дачи.В одном из вариантов, по меньшей мере, один выступ корпуса включает ребра, расположенные параллельно направлению выдачи для удерживания бумажных изделий под действием силы тяжести.В одном из вариантов корпус включает область технологической подготовки вблизи щели для выдачи, предназначенную для размещения и замедления бумажных изделий,причем, по меньшей мере, один выступ корпуса расположен в подготовительной области.В еще одном варианте корпус включает дверцу, которая открывается для размещения или удаления картриджа из корпуса.В одном из предпочтительных вариантов на противолежащих стенках корпуса вь 1 полнено множество выступов, расположенных в шахматном порядке.В предпочтительном варианте исполнения корпус включает средство для удерживания картриджа внутри корпуса, причем средство для удерживания картриджа выбирают из небольших упоров, фиксаторов, ограничителей, проводов, скоб, кронштейнов, шпилек,брусков, зажимов и их комбинаций, а также крючков, хомутов, адгезивных материалов и взаимоблокирующейся и взаимодействующей геометрической конфигурации корпуса и картриджа.Четвертая внешняя стена может быть частично стеной или частично дверцей на петлях в корпусе для введения множества бумажных изделий во внутреннюю область. Если используется четвертая стена, она может заканчиваться, не пересекаясь с первой торцевой стеной, таким образом, что служит в качестве удерживающего картридж устройства, определяя при этом открытую переднюю часть контейнера. Кроме того, четвертая стена может пересекаться с первой торцевой стеной или контактировать с ней, чтобы обозначить отверстие для выдачи.Если четвертая стена имеет такую форму, что пересекается с первой торцевой стеной или контактирует с ней для формирования отверстия выдачи, то отверстие выдачи, таким образом, определяет желаемый горизонтальный размер, приблизительно равный или немного превышающий ширину бумажных изделий внутри контейнера (или картриджа), и вертикальный размер, достаточный для прохождения ограниченного числа бумажных изделий. Например, если бумажные изделия имеют форму сложенной бумажной салфетки, то вертикальный размер отверстия выдачи может быть установлен таким, чтобы можно было извлечь ограниченное число сложенных бумажных салфеток. Это могло быть достигнуто, если вертикальный размер сделать в несколько раз кратным толщине отдельной сложенной бумажной салфетки (например, больше двух и меньше приблизительно десяти толщин).Если конструкция контейнера имеет открытую переднюю сторону, а не отверстие вь 1 дачи, то стенка картриджа, расположенная на передней стороне контейнера, может иметь разрез, щель, отверстие или канал, который может служить для контроля доступа к бумажным изделиям, находящимся внутри. Предпочтительно, щель формируется передней стеной и стеной основания картриджа. Однако предусмотрены и другие места для ее расположения.Разрез предпочтительно выполнен таким, чтобы его горизонтальный размер был таким же или немного большим, чем ширина бумажных изделий в картридже, а его вертикальный размер был достаточно большим для прохождения ограниченного числа бумажных изделий. Например, если бумажные изделия находятся в форме сложенных бумажных салфеток, то вертикальный размер разреза может быть таким, чтобы можно было извлечь ограниченное количество сложенных бумажных салфеток. Это могло быть достигнуто, если вертикальный размер в несколько раз кратен толщине отдельной сложенной бумажной салфетки (например, больше, чем в два раза и меньше, чем приблизительно в десять раз толщины).Бумажное изделие можно достать через щель для пальцев. Предпочтительно щель для пальцев расположена на фронтальной и нижней стороне картриджа.В картридже может быть выполнена, по меньшей мере, одна щель в одной из стен картриджа, которая видна снаружи корпуса, когда картридж находится во внутренней области корпуса. Количество бумажных изделий в картридже определяется визуально сквозь щель при проверке количества бумажных изделий.Дополнительные задачи и преимущества изобретения будут изложены частично в нижеследующем описании либо могут быть очевидны из описания, или могут быть вь 1 явлены при практическом использовании изобретения.Настоящее изобретение очевидно из нижеследующего подробного описания и сопроводительных чертежей (не в масштабе), на которых одинаковыми цифрами обозначены одинаковые части.Фиг. 1 - вид образца контейнера для выдачи бумажных изделий.Фиг. 2 - вид в разрезе контейнера на фиг. 1 по линии 2-2 на фиг. 1.Фиг. 3 - разрез типичного выступа криволинейного упора контейнера, показанного на фиг. 2.Фиг. 4 А - вид части разреза нижней части контейнера, показанного на фиг. 1 по линии,перпендикулярной линии 2-2 на фиг. 1, показывающий типичное расположение ребер.Фиг. 4 В - поперечный разрез типичного высокого ребра по линии 4 В-4 В на фиг. 4 А.
