Устройство для контроля адсорбционной способности фильтрующего материала при отборе проб воздуха рабочей зоны, содержащей аэрозоль высокотоксичного вещества

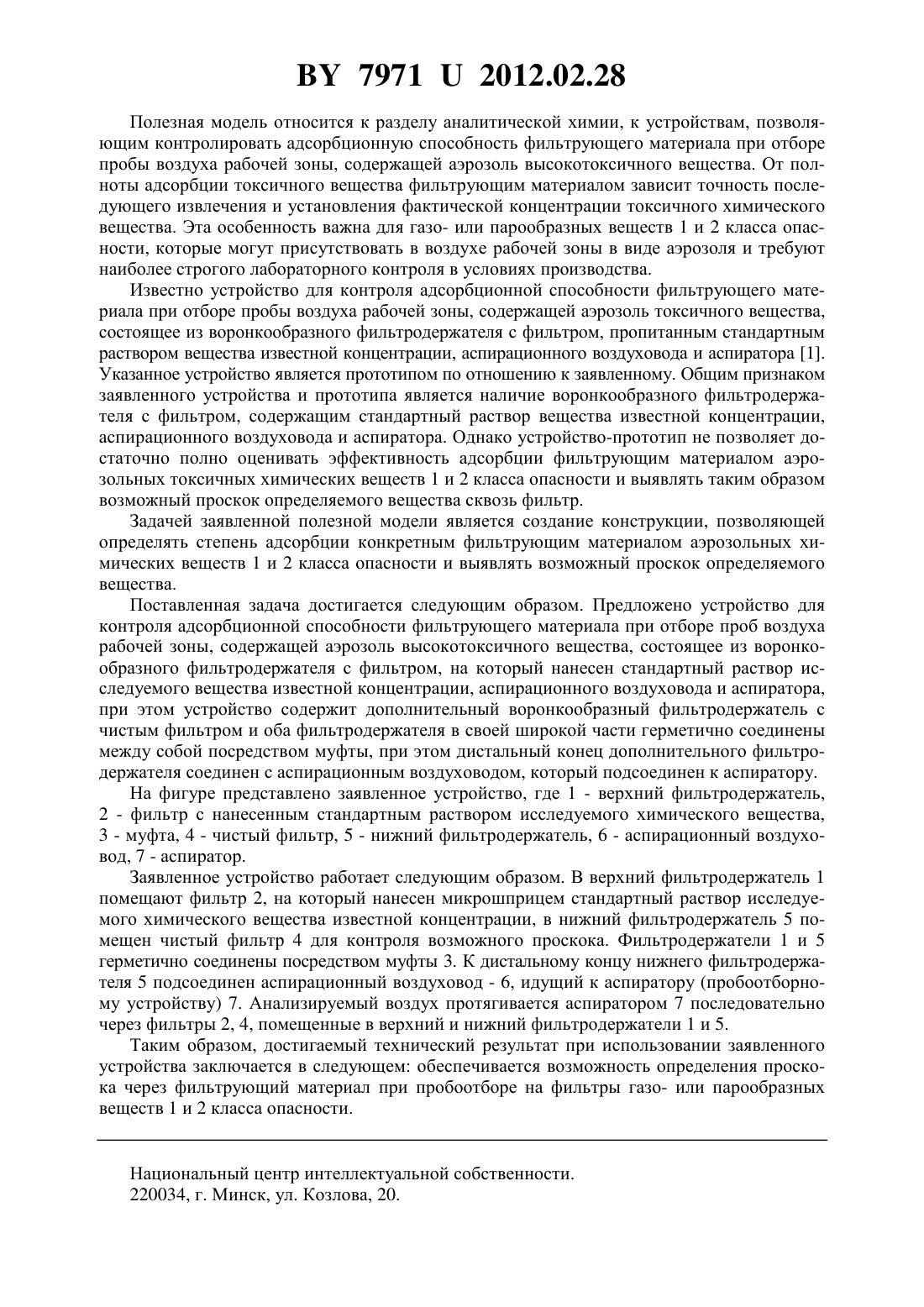

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ АДСОРБЦИОННОЙ СПОСОБНОСТИ ФИЛЬТРУЮЩЕГО МАТЕРИАЛА ПРИ ОТБОРЕ ПРОБ ВОЗДУХА РАБОЧЕЙ ЗОНЫ, СОДЕРЖАЩЕЙ АЭРОЗОЛЬ ВЫСОКОТОКСИЧНОГО ВЕЩЕСТВА(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Харникова Галина Алексеевна Столярова Кристина Юрьевна Василькевич Вадим Михайлович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) Устройство для контроля адсорбционной способности фильтрующего материала при отборе проб воздуха рабочей зоны, содержащей аэрозоль высокотоксичного вещества, состоящее из воронкообразного фильтродержателя с фильтром, на который нанесен стандартный раствор исследуемого вещества известной концентрации, аспирационного воздуховода и аспиратора, отличающееся тем, что устройство содержит дополнительный воронкообразный фильтродержатель с чистым фильтром и оба фильтродержателя в своей широкой части герметично соединены между собой посредством муфты, при этом дистальный конец дополнительного фильтродержателя соединен с аспирационным воздуховодом, который подсоединен к аспиратору. 79712012.02.28 Полезная модель относится к разделу аналитической химии, к устройствам, позволяющим контролировать адсорбционную способность фильтрующего материала при отборе пробы воздуха рабочей зоны, содержащей аэрозоль высокотоксичного вещества. От полноты адсорбции токсичного вещества фильтрующим материалом зависит точность последующего извлечения и установления фактической концентрации токсичного химического вещества. Эта особенность важна для газо- или парообразных веществ 1 и 2 класса опасности, которые могут присутствовать в воздухе рабочей зоны в виде аэрозоля и требуют наиболее строгого лабораторного контроля в условиях производства. Известно устройство для контроля адсорбционной способности фильтрующего материала при отборе пробы воздуха рабочей зоны, содержащей аэрозоль токсичного вещества,состоящее из воронкообразного фильтродержателя с фильтром, пропитанным стандартным раствором вещества известной концентрации, аспирационного воздуховода и аспиратора 1. Указанное устройство является прототипом по отношению к заявленному. Общим признаком заявленного устройства и прототипа является наличие воронкообразного фильтродержателя с фильтром, содержащим стандартный раствор вещества известной концентрации,аспирационного воздуховода и аспиратора. Однако устройство-прототип не позволяет достаточно полно оценивать эффективность адсорбции фильтрующим материалом аэрозольных токсичных химических веществ 1 и 2 класса опасности и выявлять таким образом возможный проскок определяемого вещества сквозь фильтр. Задачей заявленной полезной модели является создание конструкции, позволяющей определять степень адсорбции конкретным фильтрующим материалом аэрозольных химических веществ 1 и 2 класса опасности и выявлять возможный проскок определяемого вещества. Поставленная задача достигается следующим образом. Предложено устройство для контроля адсорбционной способности фильтрующего материала при отборе проб воздуха рабочей зоны, содержащей аэрозоль высокотоксичного вещества, состоящее из воронкообразного фильтродержателя с фильтром, на который нанесен стандартный раствор исследуемого вещества известной концентрации, аспирационного воздуховода и аспиратора,при этом устройство содержит дополнительный воронкообразный фильтродержатель с чистым фильтром и оба фильтродержателя в своей широкой части герметично соединены между собой посредством муфты, при этом дистальный конец дополнительного фильтродержателя соединен с аспирационным воздуховодом, который подсоединен к аспиратору. На фигуре представлено заявленное устройство, где 1 - верхний фильтродержатель,2 - фильтр с нанесенным стандартным раствором исследуемого химического вещества,3 - муфта, 4 - чистый фильтр, 5 - нижний фильтродержатель, 6 - аспирационный воздуховод, 7 - аспиратор. Заявленное устройство работает следующим образом. В верхний фильтродержатель 1 помещают фильтр 2, на который нанесен микрошприцем стандартный раствор исследуемого химического вещества известной концентрации, в нижний фильтродержатель 5 помещен чистый фильтр 4 для контроля возможного проскока. Фильтродержатели 1 и 5 герметично соединены посредством муфты 3. К дистальному концу нижнего фильтродержателя 5 подсоединен аспирационный воздуховод - 6, идущий к аспиратору (пробоотборному устройству) 7. Анализируемый воздух протягивается аспиратором 7 последовательно через фильтры 2, 4, помещенные в верхний и нижний фильтродержатели 1 и 5. Таким образом, достигаемый технический результат при использовании заявленного устройства заключается в следующем обеспечивается возможность определения проскока через фильтрующий материал при пробоотборе на фильтры газо- или парообразных веществ 1 и 2 класса опасности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
