Устройство для записи и воспроизведения инфракрасного объемного изображения объекта

Номер патента: U 5587

Опубликовано: 30.10.2009

Авторы: Саракач Сергей Александрович, Зайцева Елена Георгиевна

Скачать PDF файл.

Текст

Смотреть все

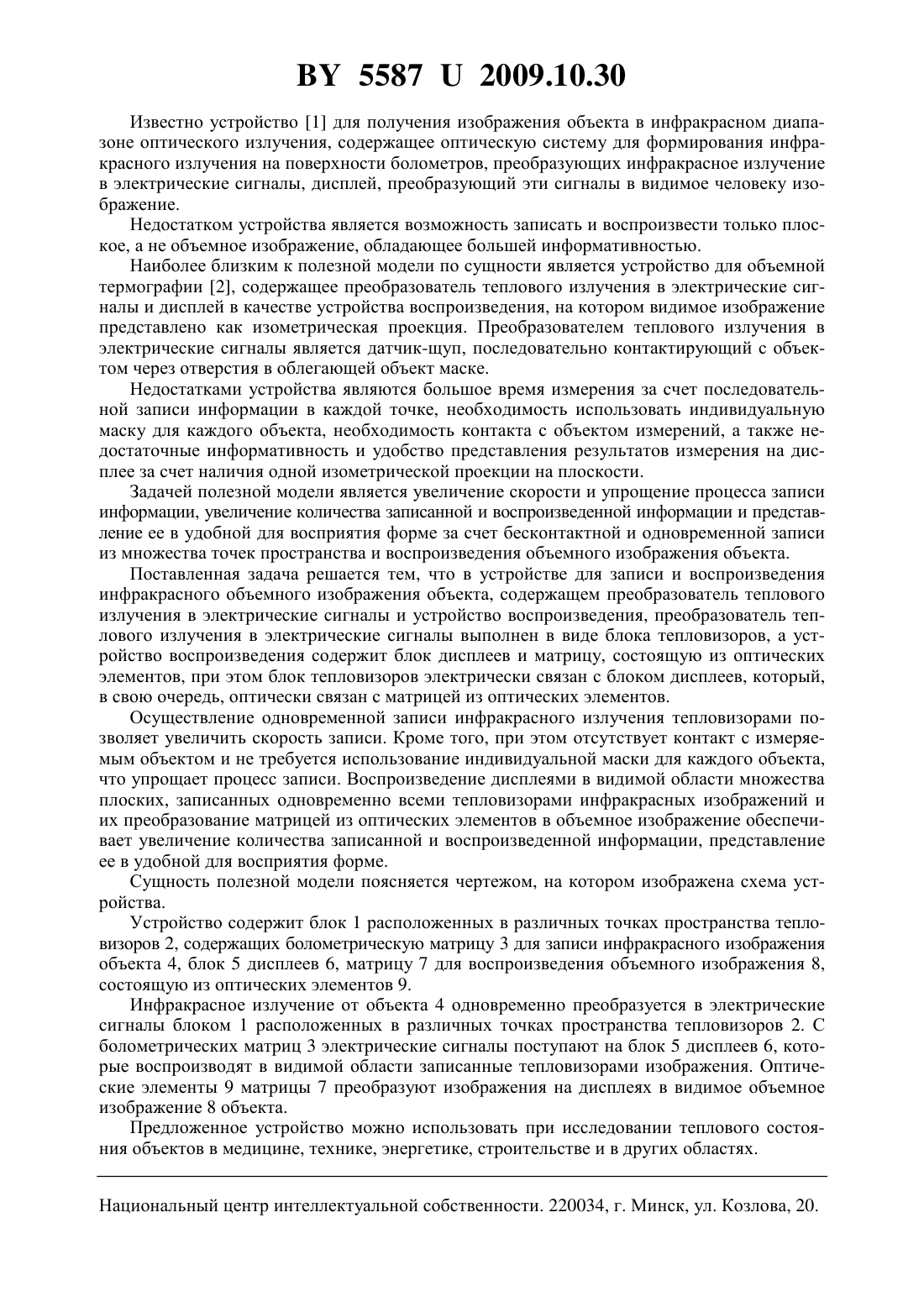

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАПИСИ И ВОСПРОИЗВЕДЕНИЯ ИНФРАКРАСНОГО ОБЪЕМНОГО ИЗОБРАЖЕНИЯ ОБЪЕКТА(71) Заявитель Белорусский национальный технический университет(72) Авторы Зайцева Елена Георгиевна Саракач Сергей Александрович(73) Патентообладатель Белорусский национальный технический университет(57) Устройство для записи и воспроизведения инфракрасного объемного изображения объекта, содержащее преобразователь теплового излучения в электрические сигналы и устройство воспроизведения, отличающееся тем, что преобразователь теплового излучения в электрические сигналы выполнен в виде блока тепловизоров, а устройство воспроизведения содержит блок дисплеев и матрицу, состоящую из оптических элементов, при этом блок тепловизоров электрически связан с блоком дисплеев, который в свою очередь,оптически связан с матрицей из оптических элементов./ - Загл. с экрана. 2. Контактная объемная термография молочных желез. Доклад. Электронный ресурс/ С.М. Шихман и др. Медицинский центр Эрев, Израиль, ООО Современные медицинские технологии, Москва, Международный центр охраны здоровья Игоря Медведева.Режим доступа ///. - Загл. с экрана. Полезная модель относится к тепловизорной технике, а именно к системам записи и воспроизведения объемного инфракрасного движущегося изображения. 55872009.10.30 Известно устройство 1 для получения изображения объекта в инфракрасном диапазоне оптического излучения, содержащее оптическую систему для формирования инфракрасного излучения на поверхности болометров, преобразующих инфракрасное излучение в электрические сигналы, дисплей, преобразующий эти сигналы в видимое человеку изображение. Недостатком устройства является возможность записать и воспроизвести только плоское, а не объемное изображение, обладающее большей информативностью. Наиболее близким к полезной модели по сущности является устройство для объемной термографии 2, содержащее преобразователь теплового излучения в электрические сигналы и дисплей в качестве устройства воспроизведения, на котором видимое изображение представлено как изометрическая проекция. Преобразователем теплового излучения в электрические сигналы является датчик-щуп, последовательно контактирующий с объектом через отверстия в облегающей объект маске. Недостатками устройства являются большое время измерения за счет последовательной записи информации в каждой точке, необходимость использовать индивидуальную маску для каждого объекта, необходимость контакта с объектом измерений, а также недостаточные информативность и удобство представления результатов измерения на дисплее за счет наличия одной изометрической проекции на плоскости. Задачей полезной модели является увеличение скорости и упрощение процесса записи информации, увеличение количества записанной и воспроизведенной информации и представление ее в удобной для восприятия форме за счет бесконтактной и одновременной записи из множества точек пространства и воспроизведения объемного изображения объекта. Поставленная задача решается тем, что в устройстве для записи и воспроизведения инфракрасного объемного изображения объекта, содержащем преобразователь теплового излучения в электрические сигналы и устройство воспроизведения, преобразователь теплового излучения в электрические сигналы выполнен в виде блока тепловизоров, а устройство воспроизведения содержит блок дисплеев и матрицу, состоящую из оптических элементов, при этом блок тепловизоров электрически связан с блоком дисплеев, который,в свою очередь, оптически связан с матрицей из оптических элементов. Осуществление одновременной записи инфракрасного излучения тепловизорами позволяет увеличить скорость записи. Кроме того, при этом отсутствует контакт с измеряемым объектом и не требуется использование индивидуальной маски для каждого объекта,что упрощает процесс записи. Воспроизведение дисплеями в видимой области множества плоских, записанных одновременно всеми тепловизорами инфракрасных изображений и их преобразование матрицей из оптических элементов в объемное изображение обеспечивает увеличение количества записанной и воспроизведенной информации, представление ее в удобной для восприятия форме. Сущность полезной модели поясняется чертежом, на котором изображена схема устройства. Устройство содержит блок 1 расположенных в различных точках пространства тепловизоров 2, содержащих болометрическую матрицу 3 для записи инфракрасного изображения объекта 4, блок 5 дисплеев 6, матрицу 7 для воспроизведения объемного изображения 8,состоящую из оптических элементов 9. Инфракрасное излучение от объекта 4 одновременно преобразуется в электрические сигналы блоком 1 расположенных в различных точках пространства тепловизоров 2. С болометрических матриц 3 электрические сигналы поступают на блок 5 дисплеев 6, которые воспроизводят в видимой области записанные тепловизорами изображения. Оптические элементы 9 матрицы 7 преобразуют изображения на дисплеях в видимое объемное изображение 8 объекта. Предложенное устройство можно использовать при исследовании теплового состояния объектов в медицине, технике, энергетике, строительстве и в других областях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: G03B 41/00, G01N 21/00

Метки: объемного, воспроизведения, записи, изображения, инфракрасного, устройство, объекта
