Ингалятор

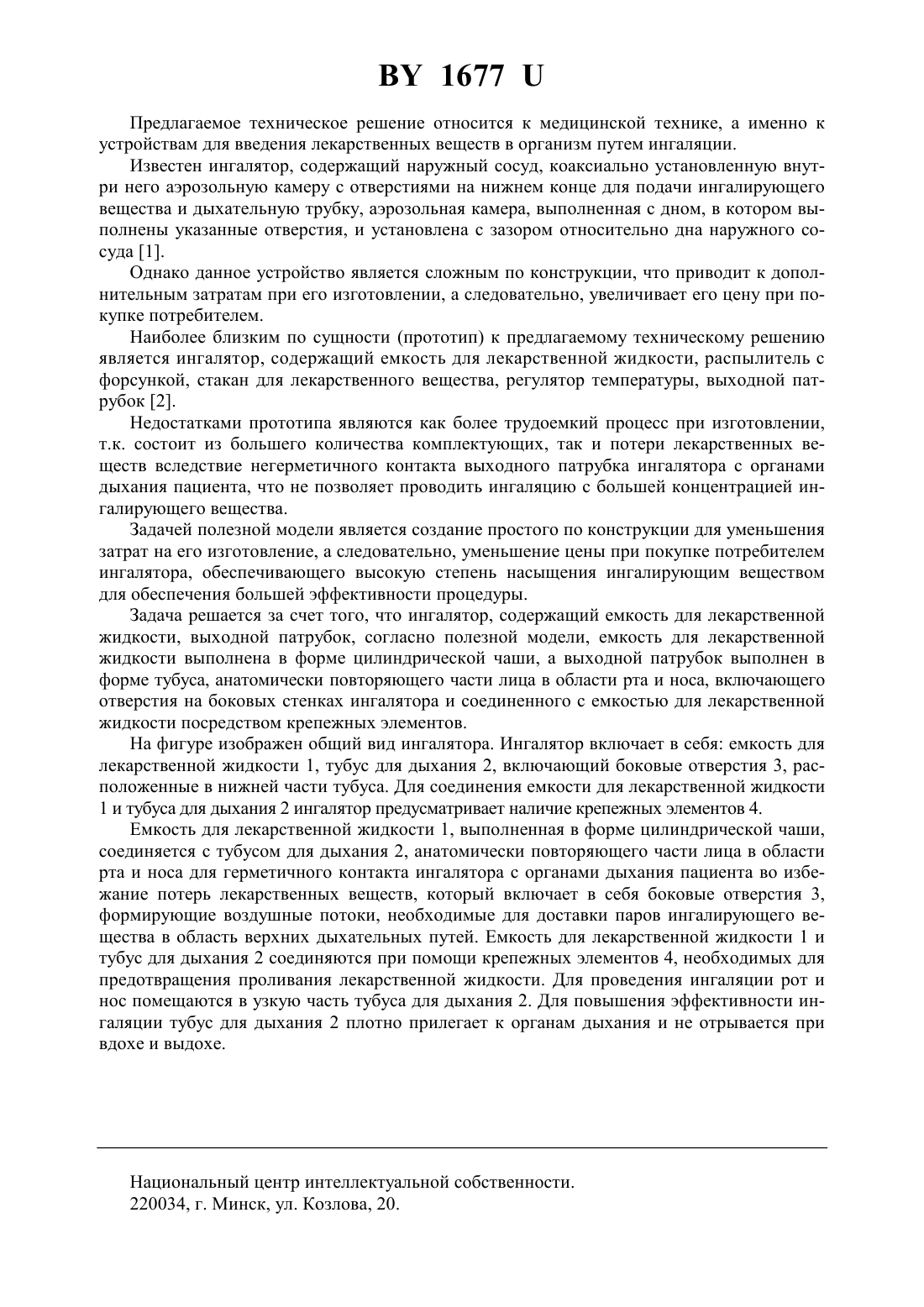

(71) Заявитель Аткаев Владимир Владимирович(72) Автор Аткаев Владимир Владимирович(73) Патентообладатель Аткаев Владимир Владимирович(57) Ингалятор, содержащий емкость для лекарственной жидкости, выходной патрубок,отличающийся тем, что емкость для лекарственной жидкости выполнена в форме цилиндрической чаши, а выходной патрубок выполнен в форме тубуса, анатомически повторяющего части лица в области рта и носа, включающего отверстия на боковых стенках ингалятора и соединенного с емкостью для лекарственной жидкости посредством крепежных элементов. 1677 Предлагаемое техническое решение относится к медицинской технике, а именно к устройствам для введения лекарственных веществ в организм путем ингаляции. Известен ингалятор, содержащий наружный сосуд, коаксиально установленную внутри него аэрозольную камеру с отверстиями на нижнем конце для подачи ингалирующего вещества и дыхательную трубку, аэрозольная камера, выполненная с дном, в котором выполнены указанные отверстия, и установлена с зазором относительно дна наружного сосуда 1. Однако данное устройство является сложным по конструкции, что приводит к дополнительным затратам при его изготовлении, а следовательно, увеличивает его цену при покупке потребителем. Наиболее близким по сущности (прототип) к предлагаемому техническому решению является ингалятор, содержащий емкость для лекарственной жидкости, распылитель с форсункой, стакан для лекарственного вещества, регулятор температуры, выходной патрубок 2. Недостатками прототипа являются как более трудоемкий процесс при изготовлении,т.к. состоит из большего количества комплектующих, так и потери лекарственных веществ вследствие негерметичного контакта выходного патрубка ингалятора с органами дыхания пациента, что не позволяет проводить ингаляцию с большей концентрацией ингалирующего вещества. Задачей полезной модели является создание простого по конструкции для уменьшения затрат на его изготовление, а следовательно, уменьшение цены при покупке потребителем ингалятора, обеспечивающего высокую степень насыщения ингалирующим веществом для обеспечения большей эффективности процедуры. Задача решается за счет того, что ингалятор, содержащий емкость для лекарственной жидкости, выходной патрубок, согласно полезной модели, емкость для лекарственной жидкости выполнена в форме цилиндрической чаши, а выходной патрубок выполнен в форме тубуса, анатомически повторяющего части лица в области рта и носа, включающего отверстия на боковых стенках ингалятора и соединенного с емкостью для лекарственной жидкости посредством крепежных элементов. На фигуре изображен общий вид ингалятора. Ингалятор включает в себя емкость для лекарственной жидкости 1, тубус для дыхания 2, включающий боковые отверстия 3, расположенные в нижней части тубуса. Для соединения емкости для лекарственной жидкости 1 и тубуса для дыхания 2 ингалятор предусматривает наличие крепежных элементов 4. Емкость для лекарственной жидкости 1, выполненная в форме цилиндрической чаши,соединяется с тубусом для дыхания 2, анатомически повторяющего части лица в области рта и носа для герметичного контакта ингалятора с органами дыхания пациента во избежание потерь лекарственных веществ, который включает в себя боковые отверстия 3,формирующие воздушные потоки, необходимые для доставки паров ингалирующего вещества в область верхних дыхательных путей. Емкость для лекарственной жидкости 1 и тубус для дыхания 2 соединяются при помощи крепежных элементов 4, необходимых для предотвращения проливания лекарственной жидкости. Для проведения ингаляции рот и нос помещаются в узкую часть тубуса для дыхания 2. Для повышения эффективности ингаляции тубус для дыхания 2 плотно прилегает к органам дыхания и не отрывается при вдохе и выдохе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
