Способ очистки дренажного трубопровода

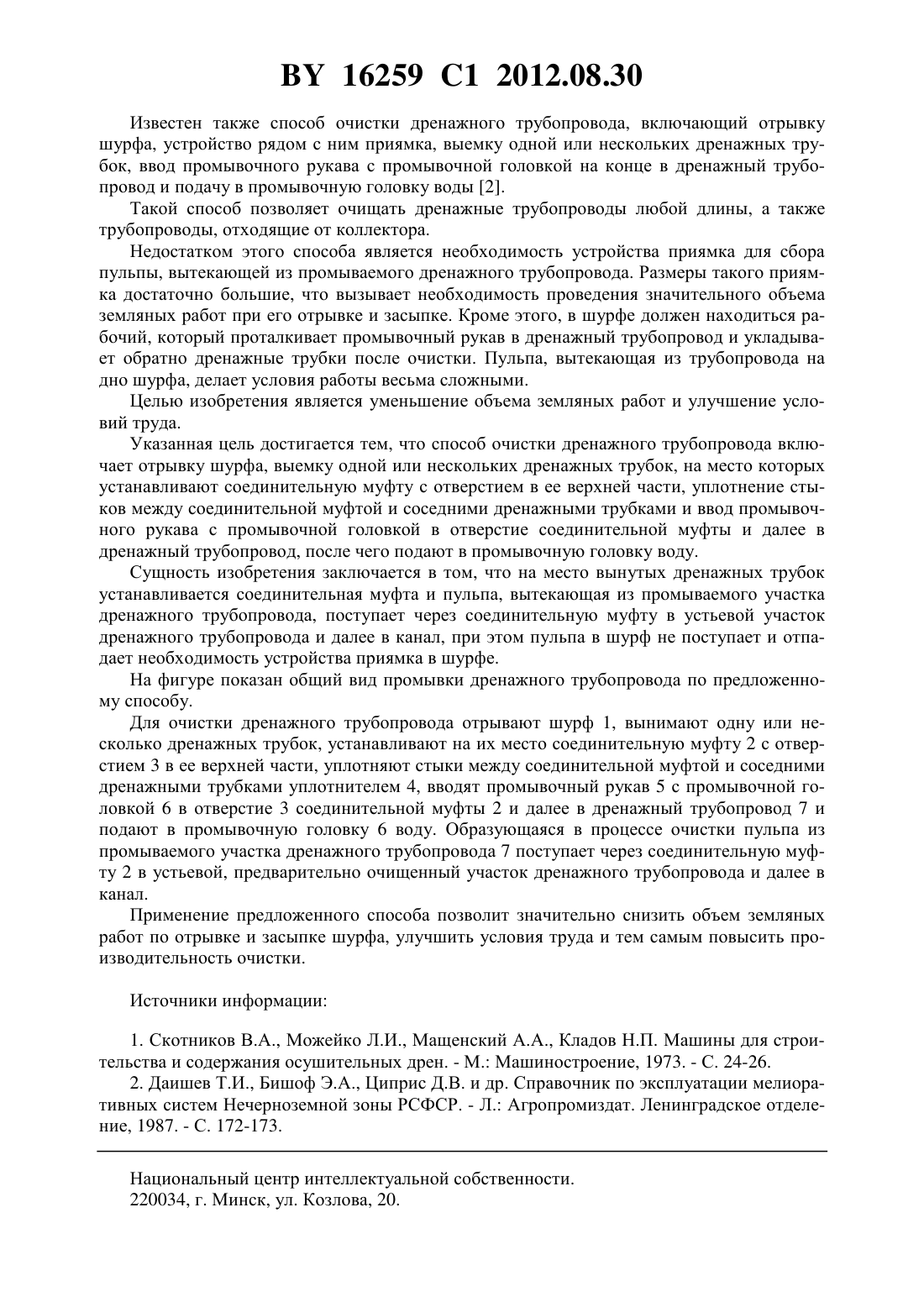

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОЧИСТКИ ДРЕНАЖНОГО ТРУБОПРОВОДА(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Погодин Николай Никитич Болбышко Валерий Александрович(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(56) Справочник по эксплуатации мелиоративных систем Нечерноземной зоны РСФСР. - Ленинград Агропромиздат,1987. - С. 166-167, 172-175.2191863 2, 2002.10569 1, 2008.1408015 1, 1988.2232061 1, 2004.2131959 1, 1999.2147649 1, 2000.(57) Способ очистки дренажного трубопровода, при котором отрывают шурф, производят выемку одной или нескольких дренажных трубок, на место которых устанавливают соединительную муфту с отверстием в ее верхней части, уплотняют стыки между соединительной муфтой и соседними дренажными трубками, вводят промывочный рукав с промывочной головкой в отверстие соединительной муфты и далее в дренажный трубопровод, после чего подают в промывочную головку воду. Изобретение относится к области мелиорации и может быть использовано при эксплуатации и ремонте дренажных трубопроводов. Известен способ очистки дренажного трубопровода, включающий ввод промывочного рукава с промывочной головкой в дренажный трубопровод и подачу в промывочную головку воды 1. Однако в ряде случаев длина дренажного трубопровода превышает длину промывочного рукава, что делает невозможным полную очистку дренажного трубопровода. Кроме этого, таким способом невозможно очистить дренажные трубопроводы, отходящие от коллектора. 16259 1 2012.08.30 Известен также способ очистки дренажного трубопровода, включающий отрывку шурфа, устройство рядом с ним приямка, выемку одной или нескольких дренажных трубок, ввод промывочного рукава с промывочной головкой на конце в дренажный трубопровод и подачу в промывочную головку воды 2. Такой способ позволяет очищать дренажные трубопроводы любой длины, а также трубопроводы, отходящие от коллектора. Недостатком этого способа является необходимость устройства приямка для сбора пульпы, вытекающей из промываемого дренажного трубопровода. Размеры такого приямка достаточно большие, что вызывает необходимость проведения значительного объема земляных работ при его отрывке и засыпке. Кроме этого, в шурфе должен находиться рабочий, который проталкивает промывочный рукав в дренажный трубопровод и укладывает обратно дренажные трубки после очистки. Пульпа, вытекающая из трубопровода на дно шурфа, делает условия работы весьма сложными. Целью изобретения является уменьшение объема земляных работ и улучшение условий труда. Указанная цель достигается тем, что способ очистки дренажного трубопровода включает отрывку шурфа, выемку одной или нескольких дренажных трубок, на место которых устанавливают соединительную муфту с отверстием в ее верхней части, уплотнение стыков между соединительной муфтой и соседними дренажными трубками и ввод промывочного рукава с промывочной головкой в отверстие соединительной муфты и далее в дренажный трубопровод, после чего подают в промывочную головку воду. Сущность изобретения заключается в том, что на место вынутых дренажных трубок устанавливается соединительная муфта и пульпа, вытекающая из промываемого участка дренажного трубопровода, поступает через соединительную муфту в устьевой участок дренажного трубопровода и далее в канал, при этом пульпа в шурф не поступает и отпадает необходимость устройства приямка в шурфе. На фигуре показан общий вид промывки дренажного трубопровода по предложенному способу. Для очистки дренажного трубопровода отрывают шурф 1, вынимают одну или несколько дренажных трубок, устанавливают на их место соединительную муфту 2 с отверстием 3 в ее верхней части, уплотняют стыки между соединительной муфтой и соседними дренажными трубками уплотнителем 4, вводят промывочный рукав 5 с промывочной головкой 6 в отверстие 3 соединительной муфты 2 и далее в дренажный трубопровод 7 и подают в промывочную головку 6 воду. Образующаяся в процессе очистки пульпа из промываемого участка дренажного трубопровода 7 поступает через соединительную муфту 2 в устьевой, предварительно очищенный участок дренажного трубопровода и далее в канал. Применение предложенного способа позволит значительно снизить объем земляных работ по отрывке и засыпке шурфа, улучшить условия труда и тем самым повысить производительность очистки. Источники информации 1. Скотников В.А., Можейко Л.И., Мащенский А.А., Кладов Н.П. Машины для строительства и содержания осушительных дрен. - М. Машиностроение, 1973. - С. 24-26. 2. Даишев Т.И., Бишоф Э.А., Циприс Д.В. и др. Справочник по эксплуатации мелиоративных систем Нечерноземной зоны РСФСР. - Л. Агропромиздат. Ленинградское отделение, 1987. - С. 172-173. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
