Холодная литая волокносодержащая асфальтобетонная смесь

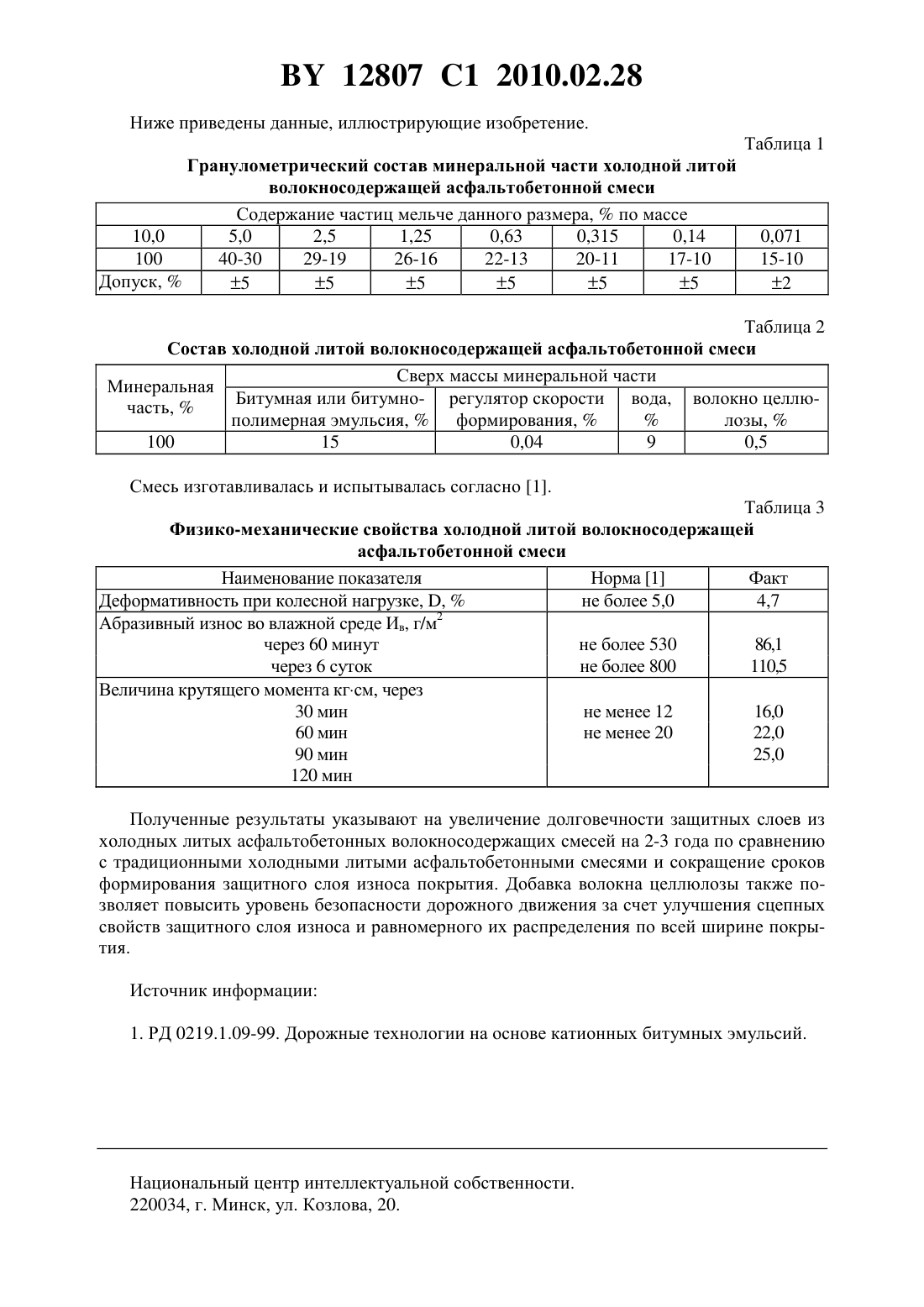

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ХОЛОДНАЯ ЛИТАЯ ВОЛОКНОСОДЕРЖАЩАЯ АСФАЛЬТОБЕТОННАЯ СМЕСЬ(71) Заявитель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Жуковин Максим Геннадьевич Радьков Николай Васильевич Новик Руслан Иосифович(73) Патентообладатель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(56) РД 0219.1.09-99. Дорожные технологии на основе катионных битумных эмульсий.2071570 1, 1995.2799218 1, 2001.4492781, 1985.2222559 1, 2004.2262491 2, 2005.4042064 1, 1991.2796660 1, 2001.2705375 1, 1994.(57) Холодная литая волокносодержащая асфальтобетонная смесь для формирования защитного слоя износа при ремонте покрытий автомобильных дорог, содержащая минеральную часть, включающую щебень, песок из отсевов дробления горных пород и минеральный наполнитель, регулятор скорости формирования в количестве 0,04 от массы минеральной части, битумную или битумно-полимерную катионную эмульсию в количестве 15 от массы минеральной части, воду в количестве 9 от массы минеральной части и волокно целлюлозы в количестве 0,3-0,7 от массы минеральной части. Холодная литая волокносодержащая асфальтобетонная смесь относится к области строительных материалов, применяемых в дорожном строительстве при ремонте покрытий существующих автомобильных дорог. Из известных наиболее близким техническим решением является традиционная холодная литая асфальтобетонная смесь 1. Задачей, решаемой заявляемым изобретением, является повышение фрикционных свойств покрытий и ускорение сроков формирования защитного слоя износа. Решаемая задача достигается тем, что в процессе приготовления холодной литой асфальтобетонной смеси волокно целлюлозы в количестве 0,3-0,7 сверх массы минеральной части, сухим дозированием подается в смеситель, где равномерно распределяется по поверхности минеральной части и, объединяясь с вяжущим и заполнителем, структурирует асфальтовяжущее. 12807 1 2010.02.28 Ниже приведены данные, иллюстрирующие изобретение. Таблица 1 Гранулометрический состав минеральной части холодной литой волокносодержащей асфальтобетонной смеси Содержание частиц мельче данного размера,по массе 10,0 5,0 2,5 1,25 0,63 0,315 0,14 100 40-30 29-19 26-16 22-13 20-11 17-10 Допуск,5 5 5 5 5 5 Таблица 2 Состав холодной литой волокносодержащей асфальтобетонной смеси Сверх массы минеральной части Минеральная Битумная или битумно- регулятор скорости вода, волокно целлючасть,полимерная эмульсия,формирования,лозы,100 15 0,04 9 0,5 Смесь изготавливалась и испытывалась согласно 1. Таблица 3 Физико-механические свойства холодной литой волокносодержащей асфальтобетонной смеси Наименование показателя Норма 1 Факт Деформативность при колесной нагрузке, ,не более 5,0 4,7 2 Абразивный износ во влажной среде Ив, г/м через 60 минут не более 530 86,1 через 6 суток не более 800 110,5 Величина крутящего момента кгсм, через 30 мин не менее 12 16,0 60 мин не менее 20 22,0 90 мин 25,0 120 мин Полученные результаты указывают на увеличение долговечности защитных слоев из холодных литых асфальтобетонных волокносодержащих смесей на 2-3 года по сравнению с традиционными холодными литыми асфальтобетонными смесями и сокращение сроков формирования защитного слоя износа покрытия. Добавка волокна целлюлозы также позволяет повысить уровень безопасности дорожного движения за счет улучшения сцепных свойств защитного слоя износа и равномерного их распределения по всей ширине покрытия. Источник информации 1. РД 0219.1.09-99. Дорожные технологии на основе катионных битумных эмульсий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
